M4439-偏置型游梁式抽油机的设计 下载积分：50　资料编号： M4439

作品包括:

Word版设计说明书1份

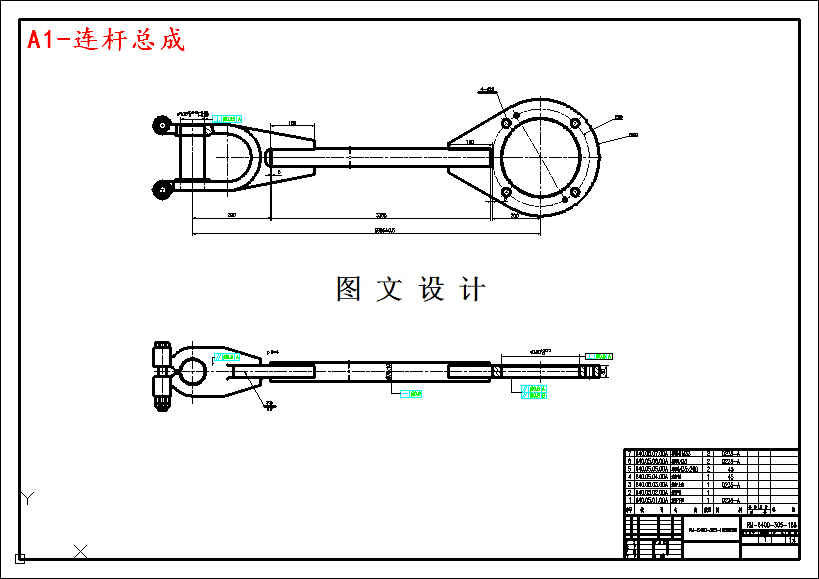

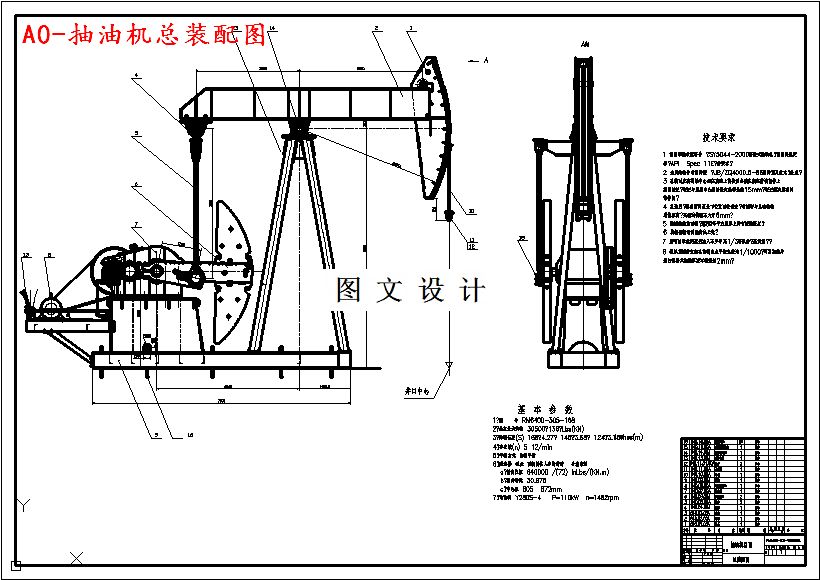

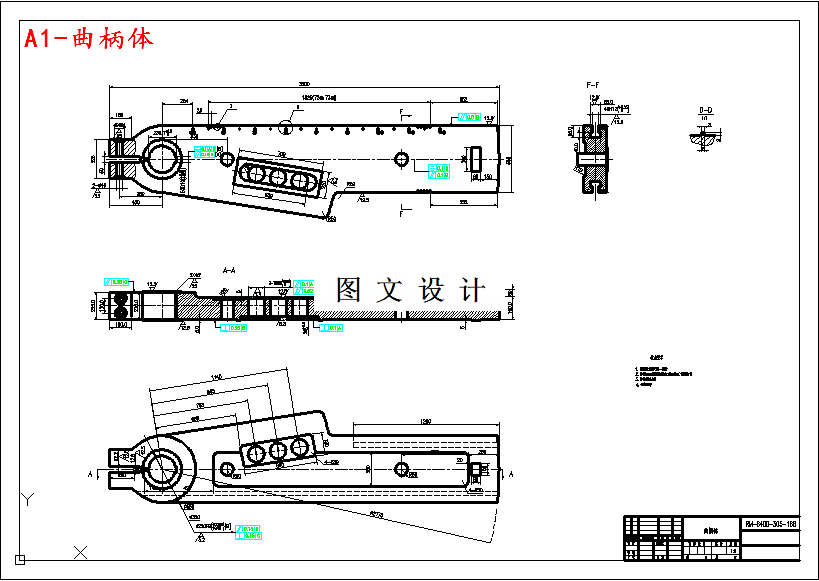

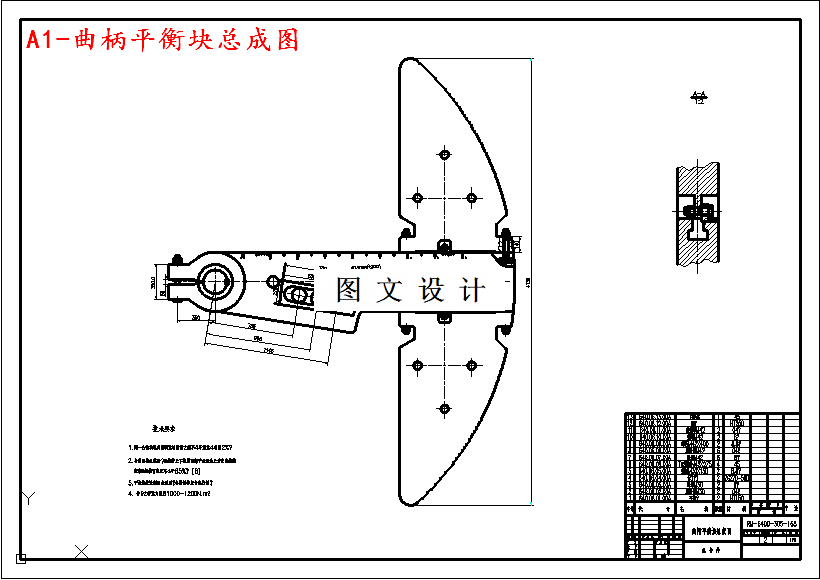

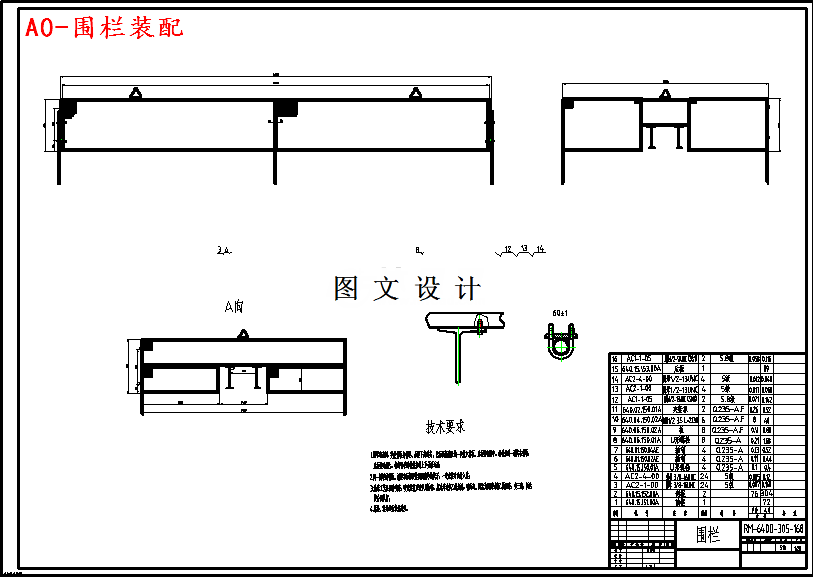

CAD版本图纸，共5张

摘要

抽油机是构成采油设备重要组成部分。在抽油机驱动下，带动其它设备运转，实现油井的机械式开采。偏置型抽油机是在常规型抽油机基础上发展的，通过对曲柄的改造和尺寸的优化获得。本设计介绍了偏置型抽油机工作原理、节能原理以及设计过程。首先，根据已知的参数，对抽油机的连杆机构在几何、运动、和动力学进行了系列的分析与计算，阐述了这种设备的运动规律。游梁式抽油机是最常见数量也最多的抽油设备。偏置型游梁式抽油机，是近几十年来改造成功的一种性能较好的抽油机。与常规型游梁式抽油机相比，改进的是形成较大的极位夹角，使所需电动机功率降低，一定条件下达到节能效果。介绍了游梁式抽油机工作原理和节能原理。首先,通过确定四连杆机构尺寸,从而对抽油机进行理论分析,分别做几何计算、运动计算、工艺计算及机构的受力分析与计算,在此基础进行设计出连杆、曲柄平衡装置、围栏等零部件的结构
