M4455-电器活动支架冲压工艺与级进模设计 下载积分：50　资料编号： M4455

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

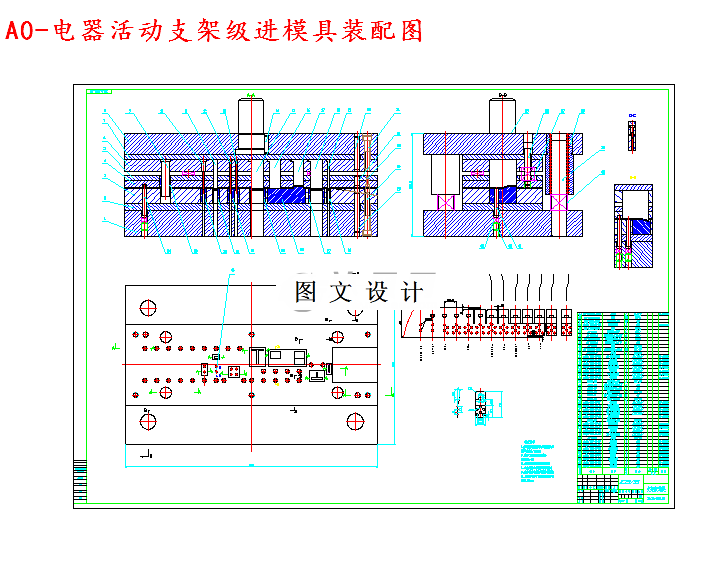

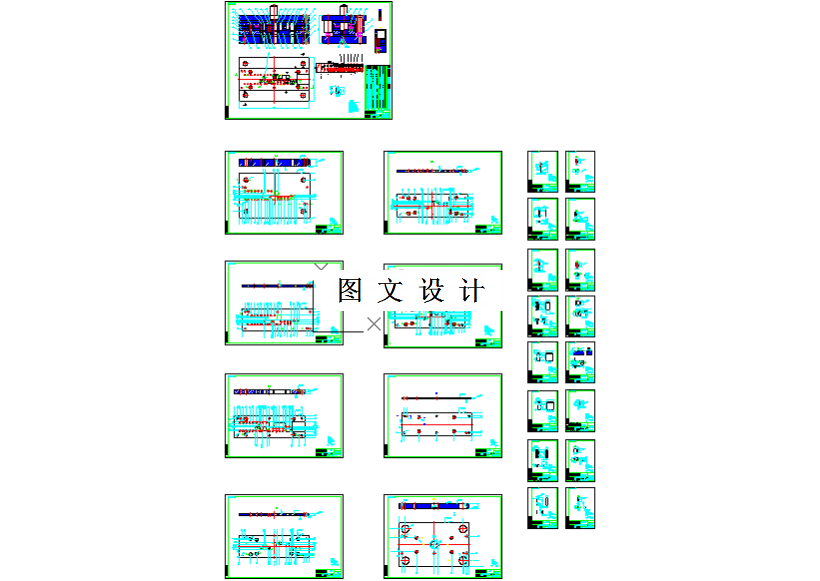

CAD版本图纸，共25张

摘要

本设计综述了冲压级进模的现状以及在未来的发展趋势；简明分析了电器活动支架零件在结构方面、尺寸精度以及原材料适合冲压的性能，在充分考虑生产批量和产品结构的特点得出了先冲孔再切废料、弯曲最后切断等9个工位的级进冲压工艺方案。就毛坯的排样、冲裁切刃口外形以及最重要的工序排样得到了详细的阐述；完成了从材料利用率、压力中心、冲压工艺力到模具刃口尺寸的工艺计算；全面详细的介绍关于凸模板、凹模板、固定板、卸料装置、出件装置等关键零部件的结构设计和标准的选用，阐述压力机选用原则以及压力的校核。
