M4570-基于UG的阀门帽制品及注塑模具设计[含UG三维图] 下载积分：60　资料编号： M4570

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

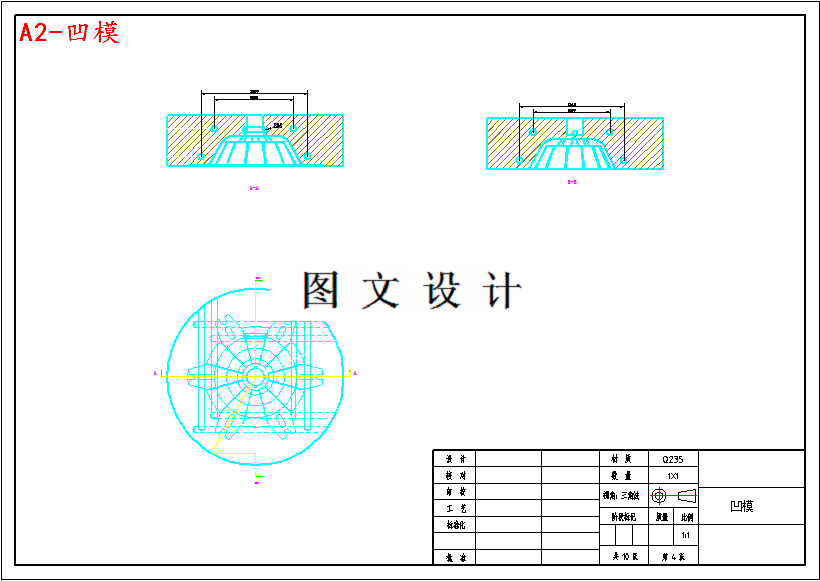

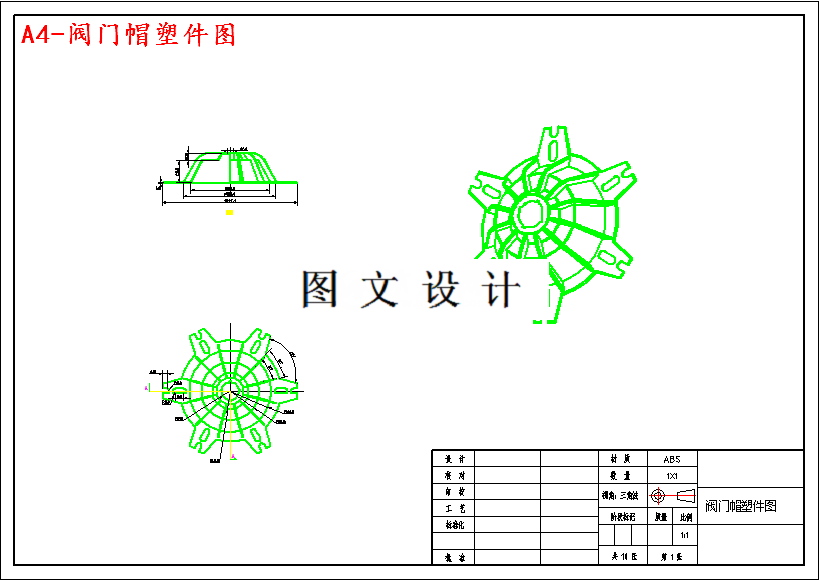

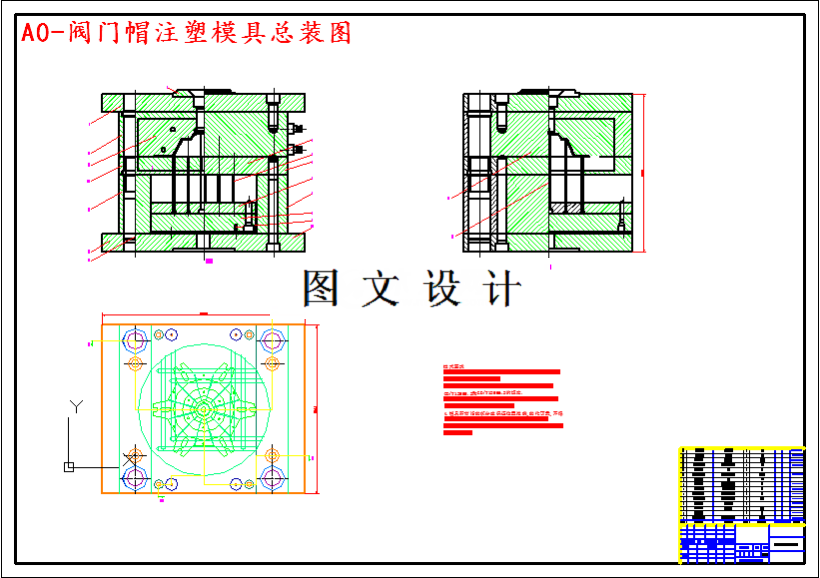

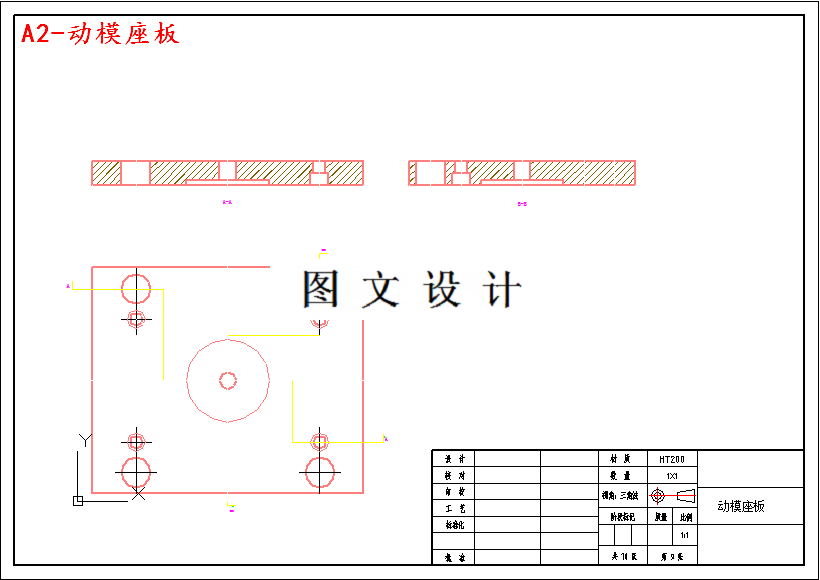

CAD版本图纸，共10张

UG三维图一套

摘要

设计的阀门盖为材料为ABS，结构为圆台状，中空，薄壁的塑件。利用UG软件MoldWizard工具辅助设计其模具结构，采用一模一腔，单腔双点浇口进料，选择包含导向系统的DME型模架，设计简单推杆脱模机构、整体嵌入式型芯、型腔结构，复位杆复位结构、冷却系统，并进行了注射机选型及参数校核、成型工艺优化。该塑件选材及结构合理，对应的注射成型模具结构简单，易于制造和维护。
