M4603-汽车后视镜盒盖模具设计 下载积分：50　资料编号： M4603

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

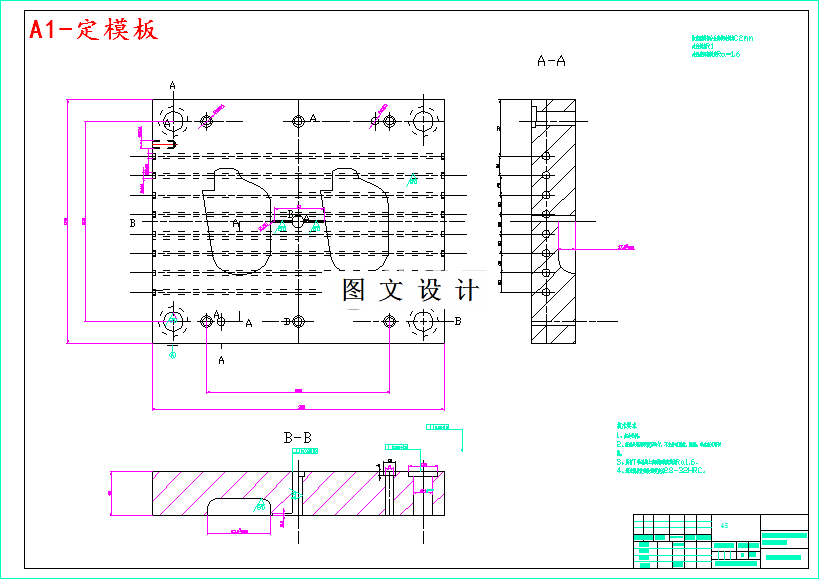

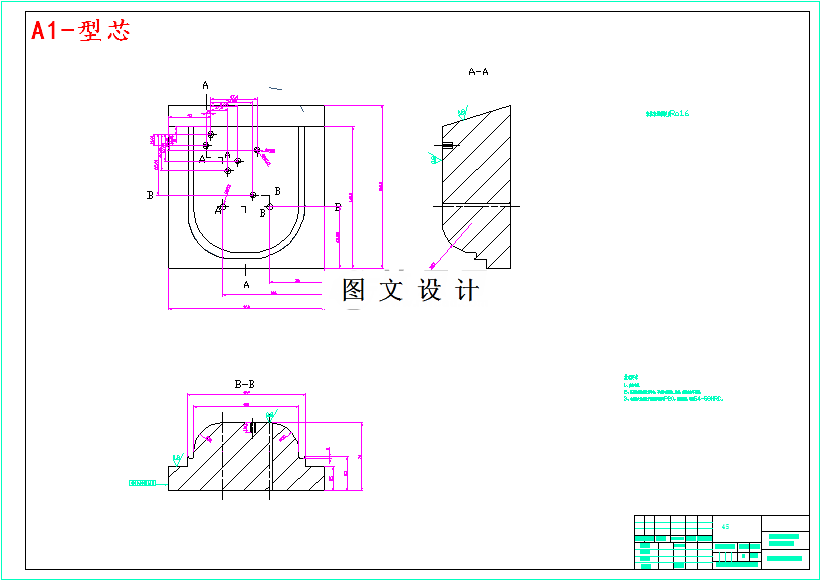

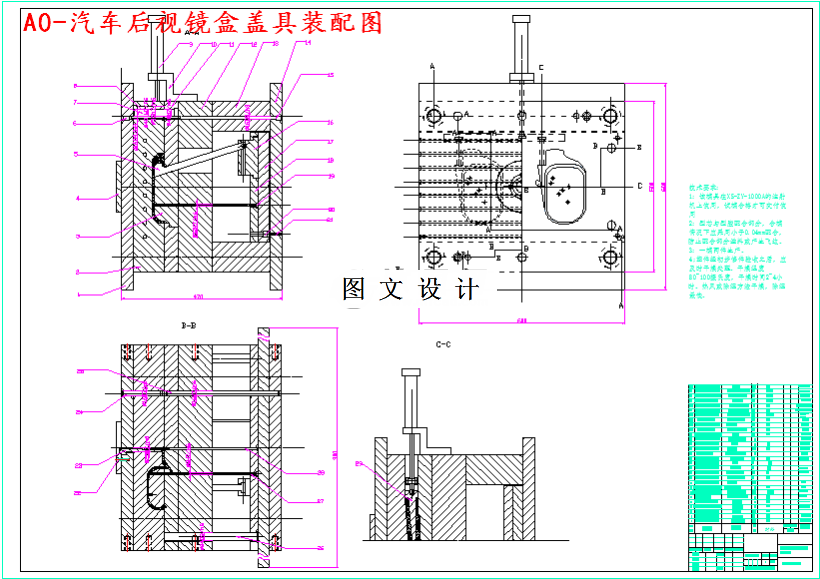

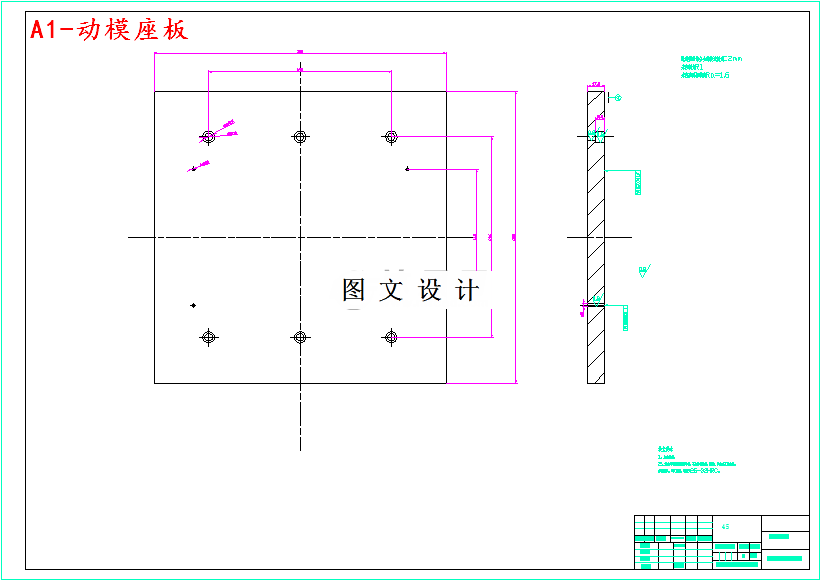

CAD版本图纸，共10张

摘要

设计件为汽车后视镜盒盖，如图3-1所示，材质为ABS，生产批量为10000件，即大量生产，塑件的体积为v=357.314cm，质量为m=v*ρ=357.214*1.07=0.382kg。模具的分型面一般选为塑件的最大截面处，这样既可以方便模具的设计，也可以使塑件的分型抽芯更为简便，减少不必要的结构设计；另外，模具的分型面设计一般要有利于苏建的分型和取出，并且尽量将塑件留在动模一侧，这样也可以让塑件更加顺利的取出；其次分型面的选择还要尽量有利于模具的加工制造和模具中气体的排出，模具中气体的顺利排出也是模具设计中一项重要的工作，对此也要加以重视。 综上所述，结合本次汽车后视镜盒盖的设计的具体情况，此次模具设计采用的是一模两腔的纵向排列结构设计，大大简化了模具加工的难度，节约了设计与制造的成本，其分型面的选择也在塑件的最大截面处。
