M4605-塑料端盖注塑模具设计-长85 下载积分：50　资料编号： M4605

作品包括:

Word版设计说明书1份

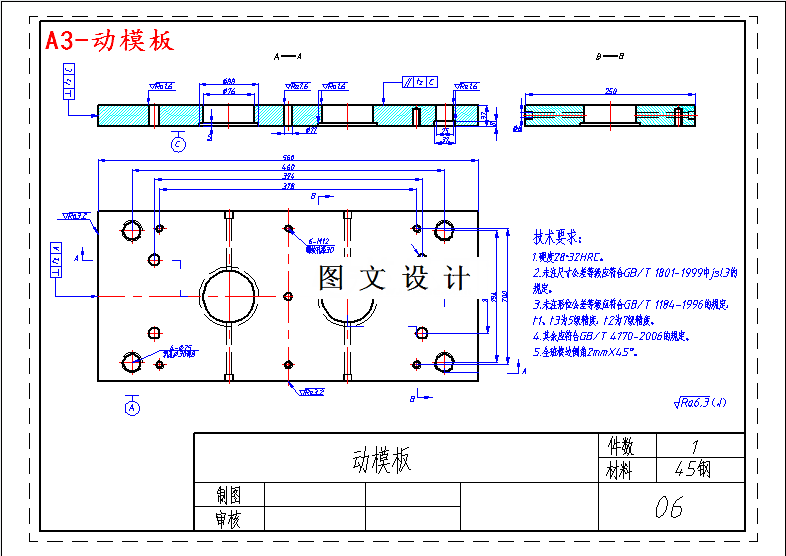

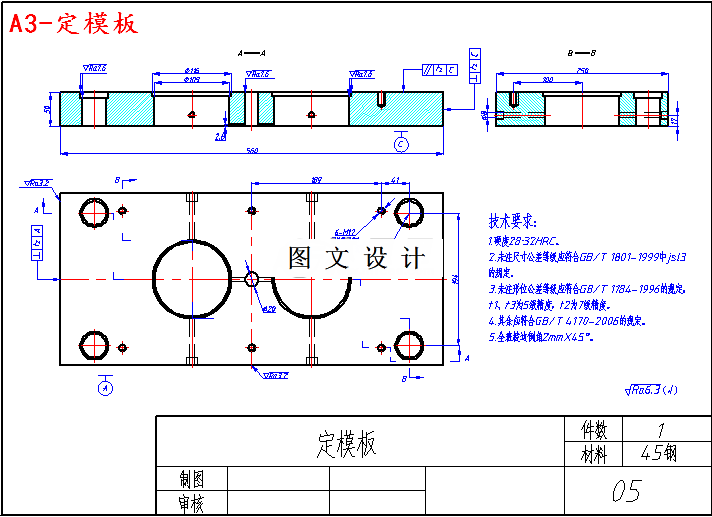

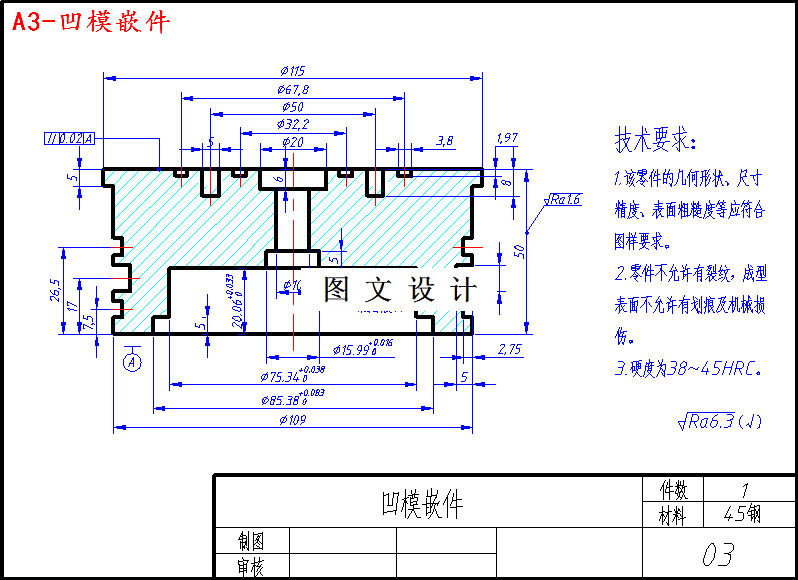

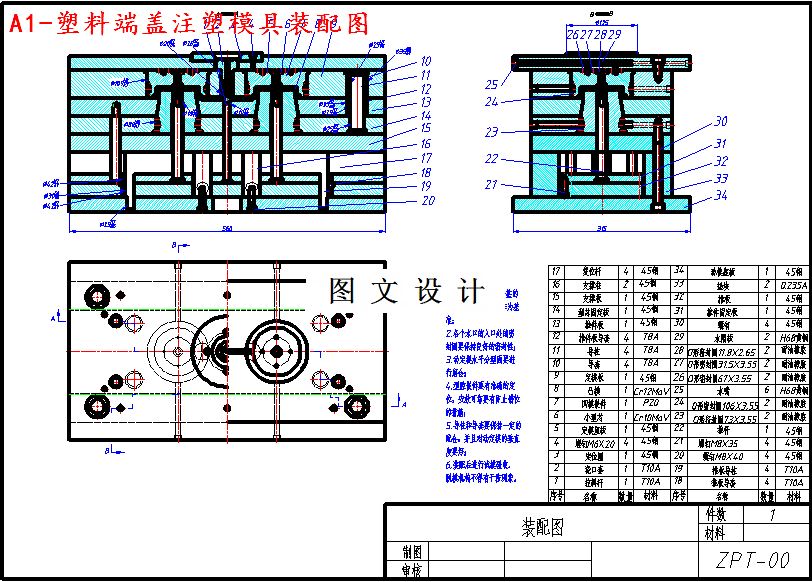

CAD版本图纸，共10张

摘要

该塑件壁厚为3 mm塑件外形尺寸不大，塑料熔体流程不太长，适合于注射成型。通过对塑件结构形式的分析，分型面应选在端盖截面积最大且利于开模取出塑件的底平面上。该塑件的精度要求为3级，且为大批量生产，可采取一模多腔的结构形式。同时，考虑到塑件尺寸、模具结构尺寸的大小关系，以及制造费用和各种成本费等因素，初步定为一模两腔结构形式。多型腔模具尽可能采用平衡式排列布置，且力求紧凑，并与浇口开设的部位对称。由于该设计选择的是一模两腔，故采用直线对称排列。781994
