M4647-汽车支撑件多工位级进模具设计 下载积分：50　资料编号： M4647

作品包括:

Word版设计说明书1份

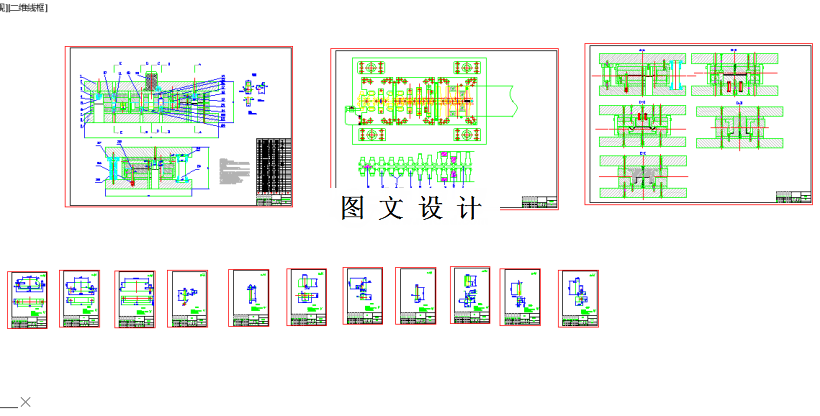

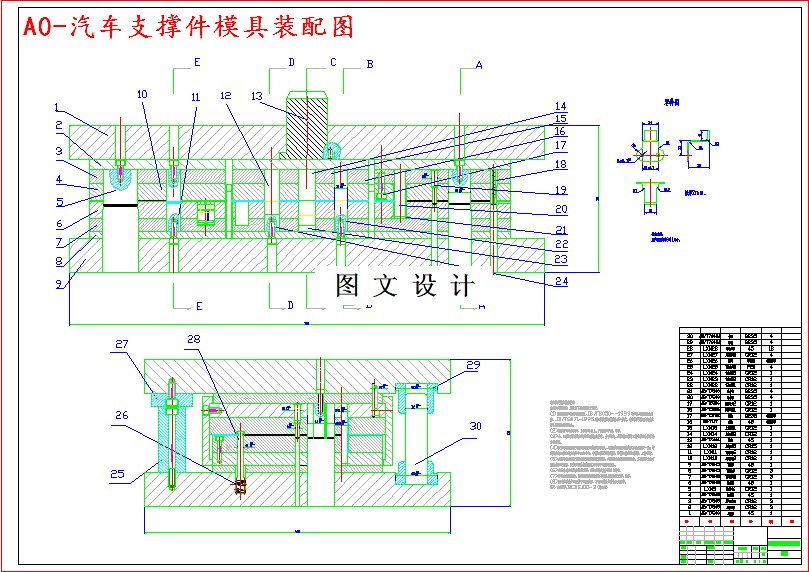

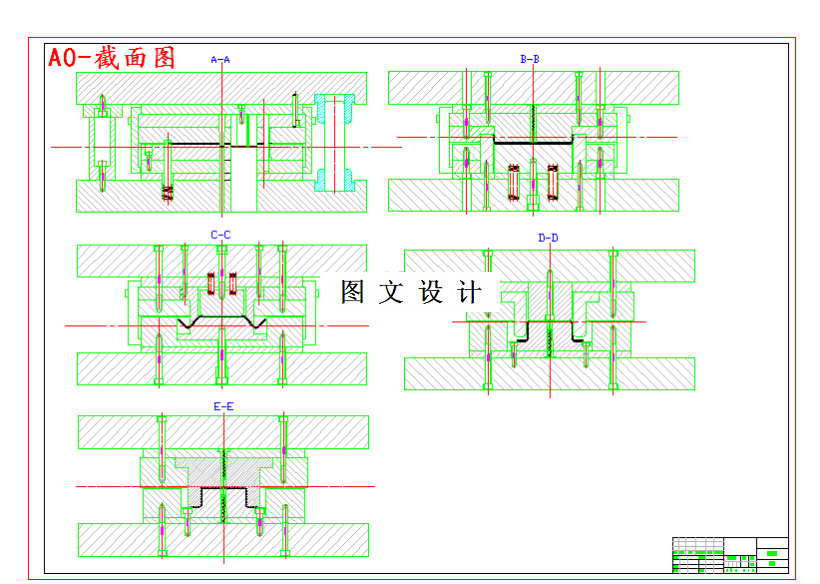

CAD版本图纸，共14张

摘要

本次设计的课题是汽车支撑件的连续模具设计。绪论主要叙述了模具行业的发展状况，冲压模具的重要性与本次设计的意义,在主论文中根据模具设计的一般方法，首先利用UG的一步可成型分析对产品的进行冲压可成型性分析，经过工艺分析和对比，计算冲裁力、推料力、以及卸料力等，完成工艺方案的确定。利用Auto-CAD对产品进行连续模的排样图的设计，确定材料的利用率。再进行冲裁工艺力的初步计算和冲裁模刃口部分的设计计算。通过前面的设计方案画出模具主要非标零件图和装配图。确定模具尺寸后确定压力机的选用型号。同时选取了模具的送料机构和检测机构。
