M4736-支架冲压复合模具设计-长50 下载积分：50　资料编号： M4736

作品包括:

Word版设计说明书1份

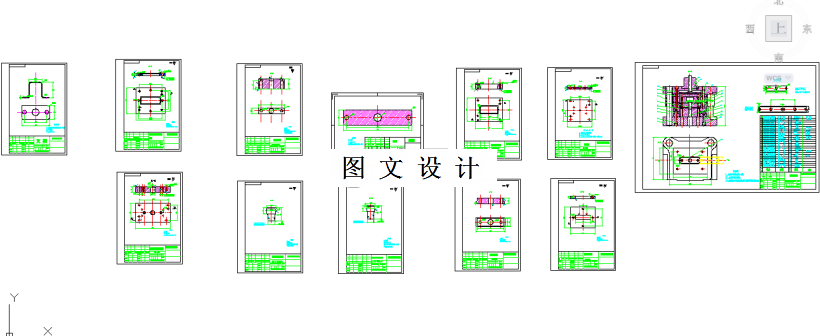

CAD版本图纸，共15张

摘要

本次设计是支架冲压模具设计。在本次支架模具的设计过程中不仅要考虑要使做出的零件能满足工作要求，还要保证它的使用寿命。 该工件主要包括弯曲,冲孔,翻边,切断等工序，但此次主要是设计了冲孔落料复合模。设计中对产品进行了工艺分析,工艺方案的确定以及工艺计算。按照冲压模具设计的一般步骤，设计并计算了本套模具上的主要零部件，如：凸模，凸凹模，凸模固定板，垫板，凹模，卸料板等。模架采用标准模架，选用了合适的冲压设备。设计中对工作零件和压力机规格进行了必要的校验核算。从整体上看该模具采用简述了冷冲压加工方法的特点它模具质量对保证制件质量的重要性;详细地分析了支架的结构特点和冲压工艺性;设计出了适用于支架加工的复合冲裁模,并介绍了复合冲裁模的结构组成和工作原理。748159
