M4738-联板冲压工艺及模具设计 下载积分：50　资料编号： M4738

作品包括:

Word版设计说明书1份

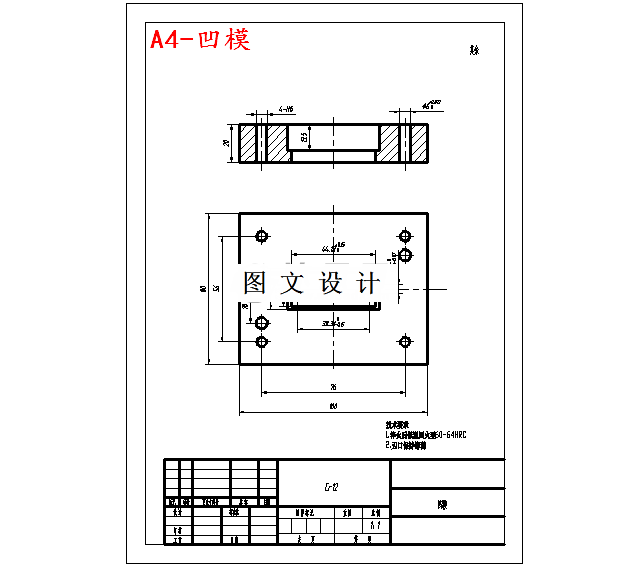

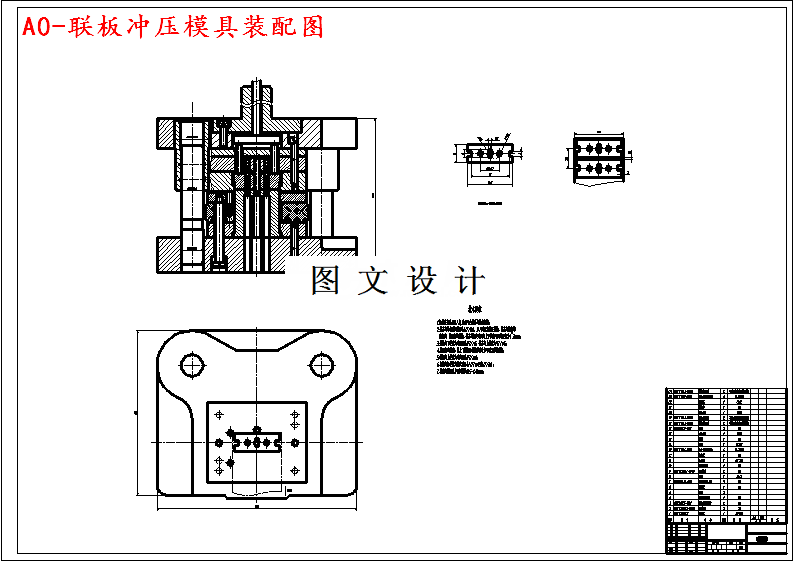

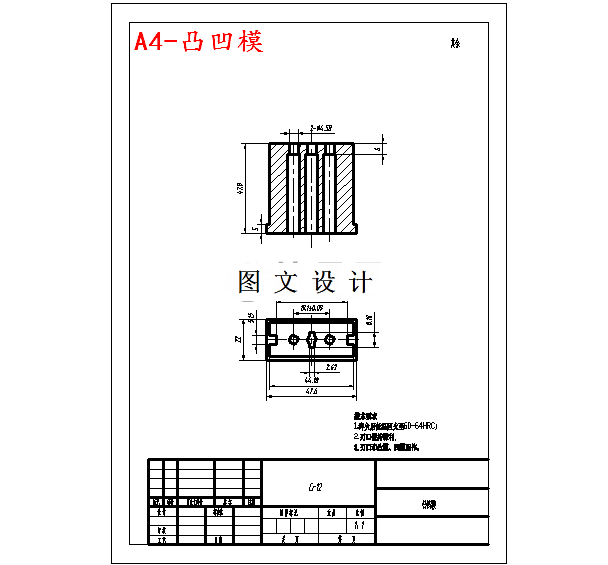

CAD版本图纸，共8张

摘要

该零件形状简单、对称，是由圆弧和直线组成的。由表查出．冲裁件内外形所能达到的经济精度为IT12-IT13。将以上精度与零件简图中所标注的尺寸公差相比较，可认为该零件的精度要求能够在冲裁加工中得到保证。其它尺寸标注、生产批量等情况，也均符合冲裁的工艺要求，故决定采用冲孔落料复合冲裁模进行加工。选择复合模的原因： 从总体来看，由于大批量生产，零件的要求比较高， 冲压工件尺寸精度较高，工件平整，对称度及位置度误差小，在一次行程内可完成两个以上工序，大大提高了生产率，但对模具制造精度要求较高，由于复合模要在一副模具中完成几道冲压工序，结构一般要比单工序模复杂，同时模具的强度、刚度、可靠性也将随之下降。而且各零部件在动作时要求相互不干涉，准确可靠。因此模具的制造成本也就提高了，制造周期相对延长，维修也不如单工序模简便。外形有直线和圆弧组成,用冲裁方法速度快,质量好,比其它加工方法(如铣削,切削)成本要低,效率要高,排样也较为方便。由于大批量生产,在保证质量的情况下,可以采用冲裁,对冲裁的凸,凹模要求就要提高,特别是凸模,要进行热处理,渗碳,淬火加回火等来提高强度和耐磨性,当凸模磨损产生误差时，要及时更換，来保证工件精度要求.对于冲压过程中产品的开裂、起皱等问题，利用理论知识计算分析。模具材料在保证质量的情况下，采用性能低的材料来节约成本。模具自动化程度高，操作方便，劳动强度低。对凸模的安裝和拆卸要方便，直接关系到凸模的更换。模具结构要设计合理，防止冲压时小孔的开裂。
