M4741-MD机零件注塑模具设计 下载积分：50　资料编号： M4741

作品包括:

Word版设计说明书1份

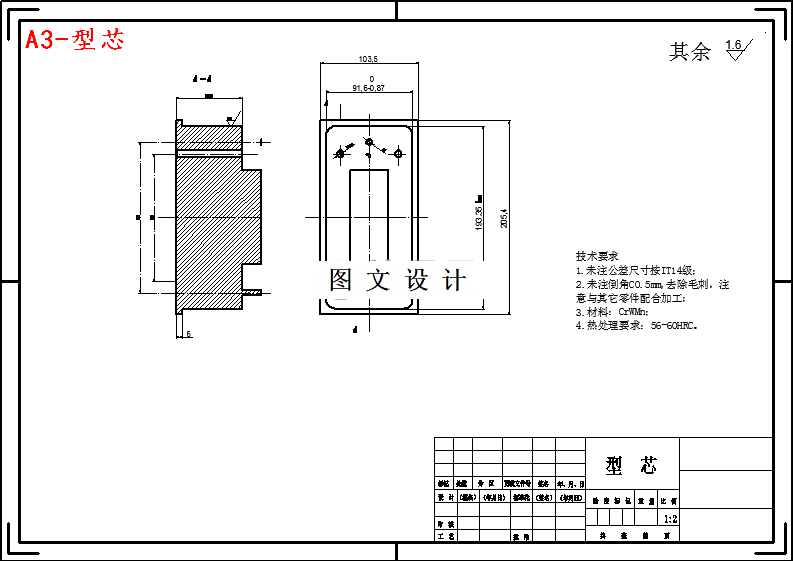

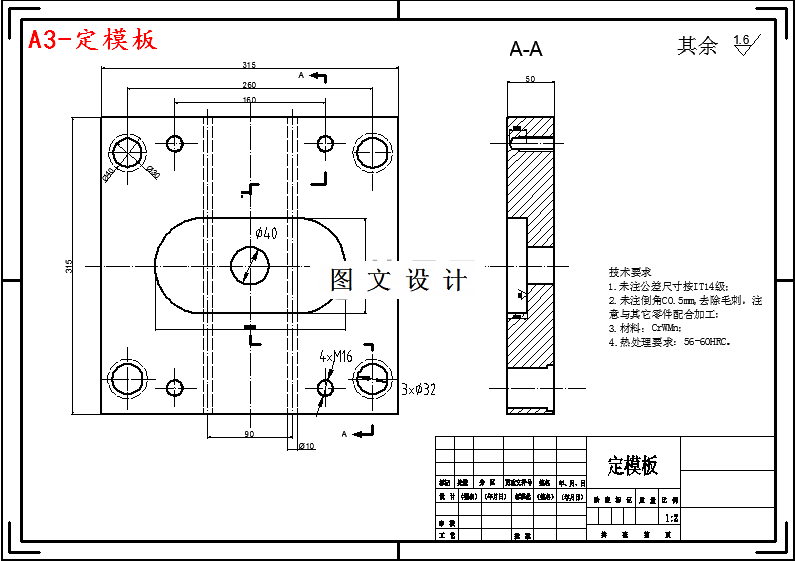

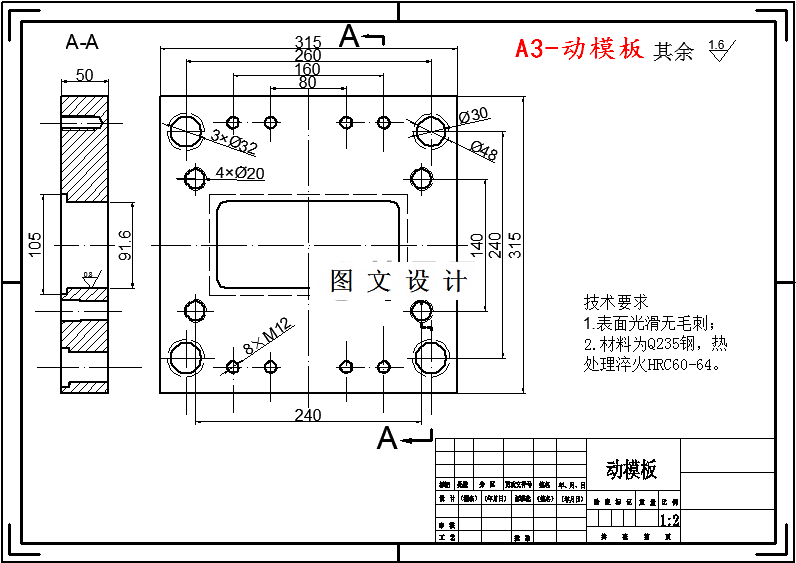

CAD版本图纸，共5张

摘要

该塑件没有侧孔，故不需要侧抽芯与分型，模具结构也简单。由于塑件形状也比较简单，有利于型腔填充，故便于注射成型。塑件较大，故采用一模一腔，平衡式排布。为保证塑件的精度要求，也便于模具的加工制造，应尽是选择平直分型面。分型面应选择在塑件截面最大处,尽量取在料流末端,利于排气,保证塑件表面质量。采用这样分型面，定模可以做成平的，开模后塑件留在动模一侧，既有利与塑件的顶出，也使得在分型面处不会再塑件上留下溢流飞边的痕迹。
