M4751-五孔单轴端盖塑料模设计-长105 下载积分：50　资料编号： M4751

作品包括:

Word版设计说明书1份

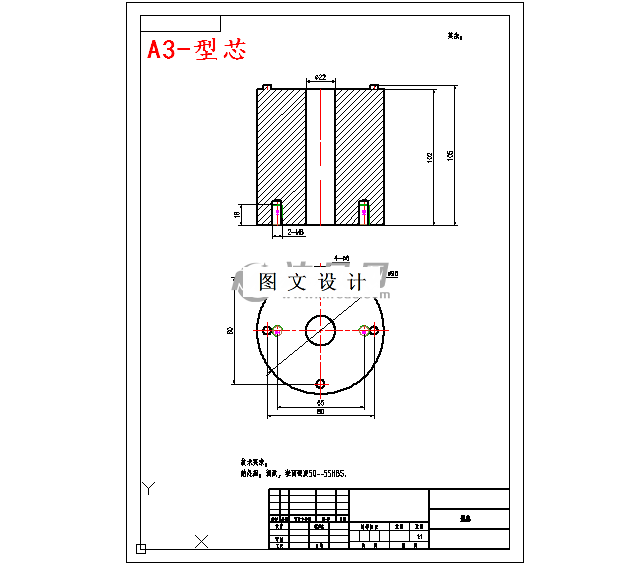

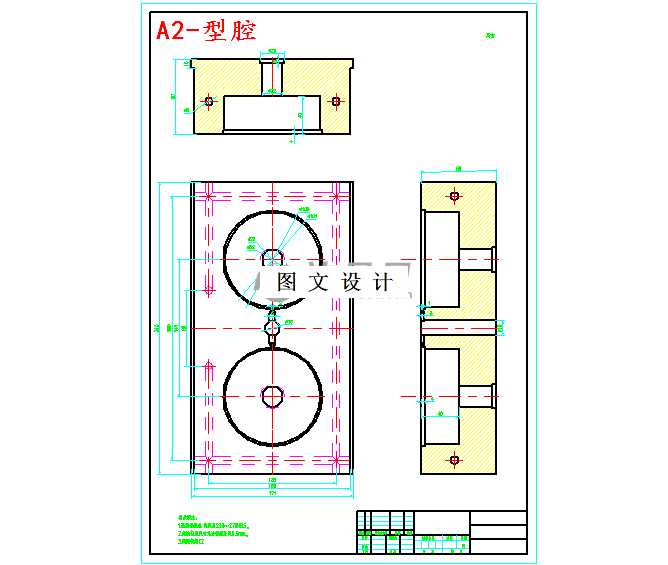

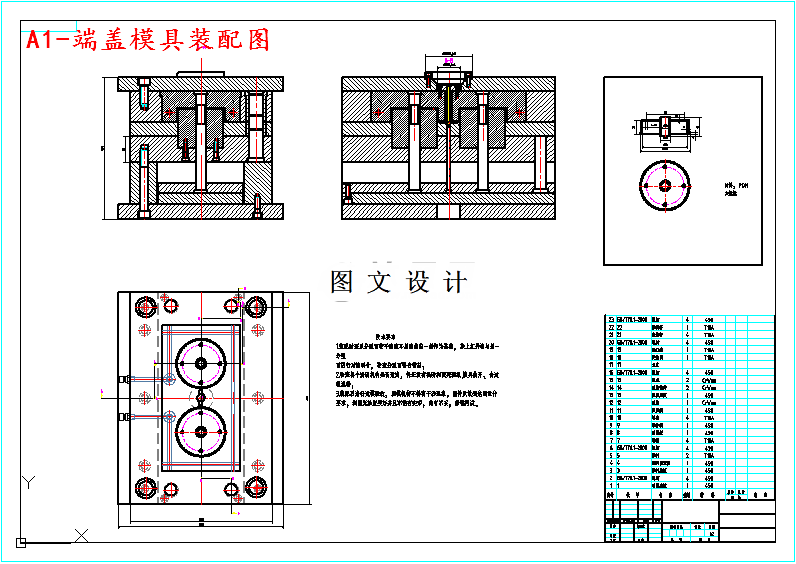

CAD版本图纸，共4张

摘要

研究思路：端盖2注塑模具设计.在设计中经过分析选用了“一模两腔”的型腔排列方式，能够满足大批量的生产任务；浇口的设计过程中根据模具结构选择了侧浇口，在开模过程中能够自动切断浇口凝料，提高了生产效率；在顶出机构的设计中，考虑到制件成型后由于收缩将包紧在型芯上，造成脱模力较大，为保证塑件的质量，采用了顶杆脱模；设置了弹簧式优先复位机构，需要注意的是选用的弹簧要有迫使顶出机构复位的足够力矩。
