M4792-平板百叶窗单槽切口模具设计 下载积分：50　资料编号： M4792

作品包括:

Word版设计说明书1份

任务书一份

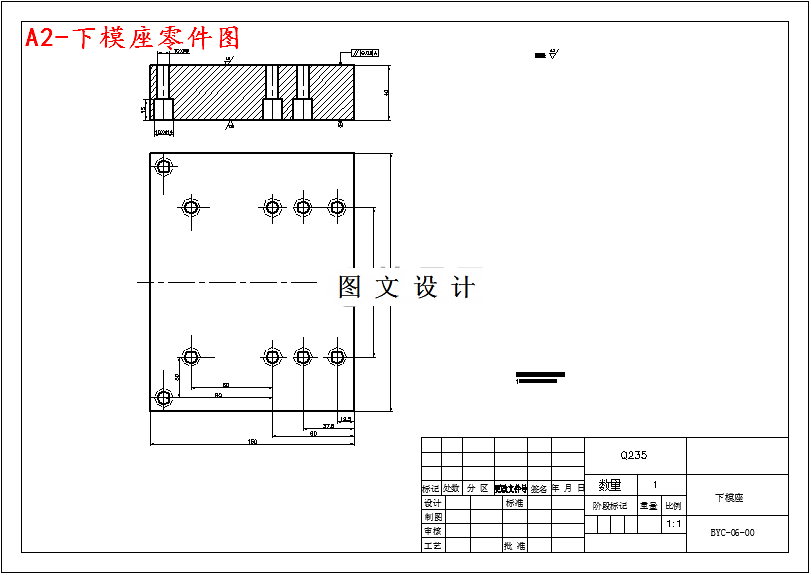

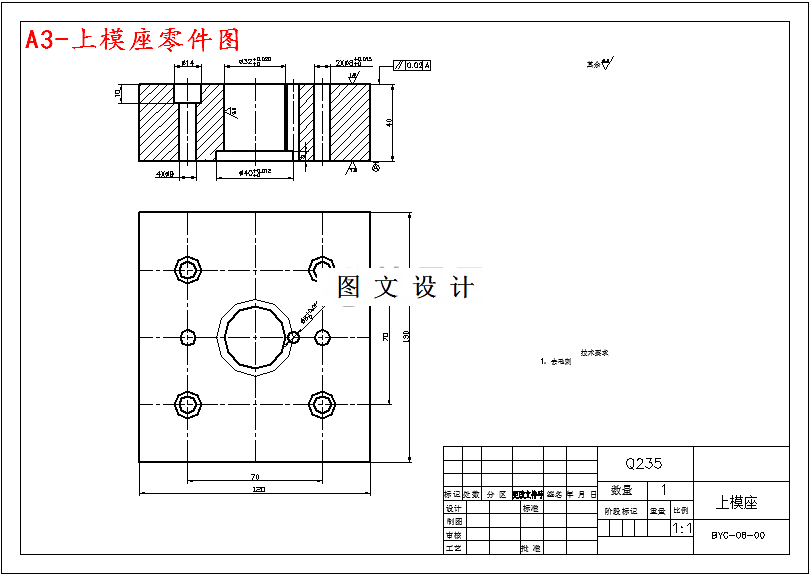

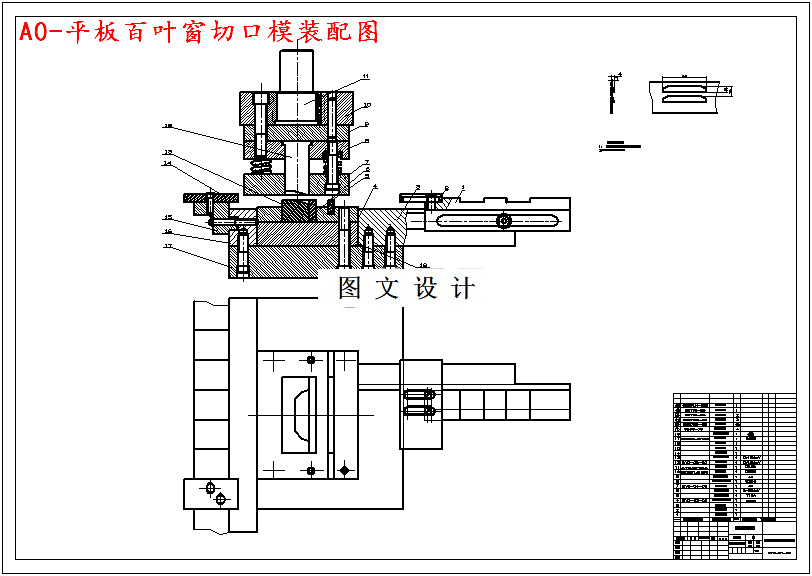

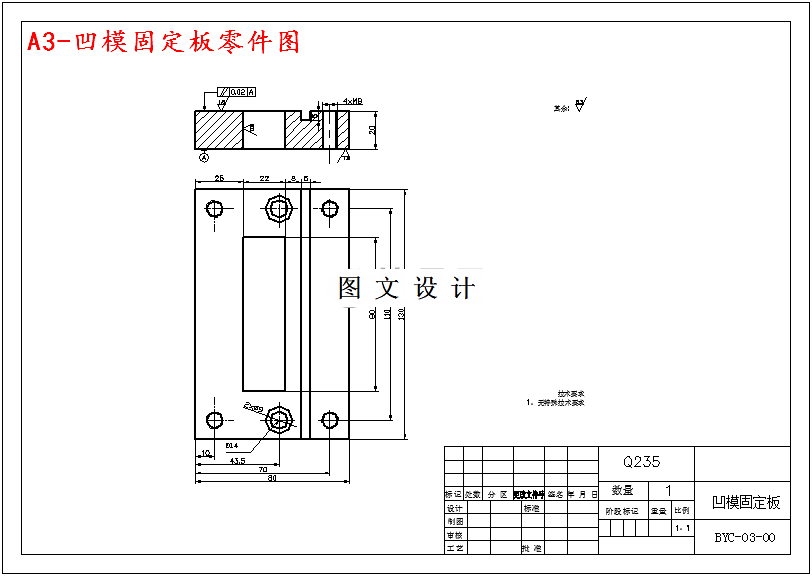

CAD版本图纸，共14张

摘要

本次设计是完成平板百叶窗单槽切口模的设计，分别计算了毛胚的尺寸、各个工序的冲压力、模具工作部分的尺寸、零件的选用、冲压设备的选用、模具的闭合高度等。该模具采用了切口，拉伸工艺。设计中分析了工件的冲压工艺性等。进行了模具总体结构、主要零部件的设计、绘制了零件图和装配图。经过查阅资料，首先要对零件进行工艺分析。设计中首先简要叙述了选题的目的。意义。冲压件国内外现状和模具市场发展状况，接着是对冲压件的工艺分析，完成了工艺方案的确定。再进行冲裁工艺力的计算和冲裁模工作部分的设计计算，对选择冲压设备提供依据。最后是对主要零部件的设计和标准间的选择，为本次设计模具的成形提供依据。并为主关件设计夹具。
