M4908-电脑后板SK02级进成形工艺与模具设计 下载积分：70　资料编号： M4908

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

PPT答辩一份

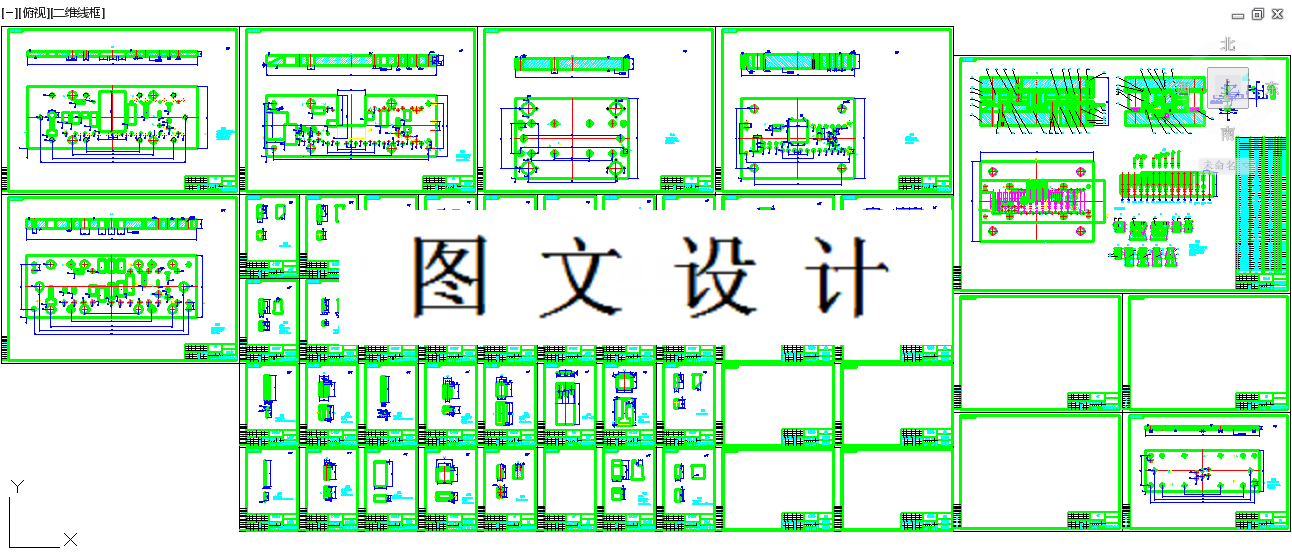

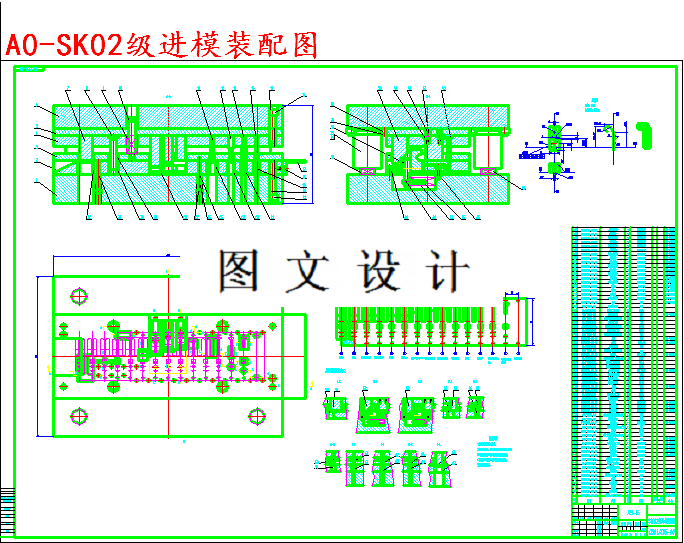

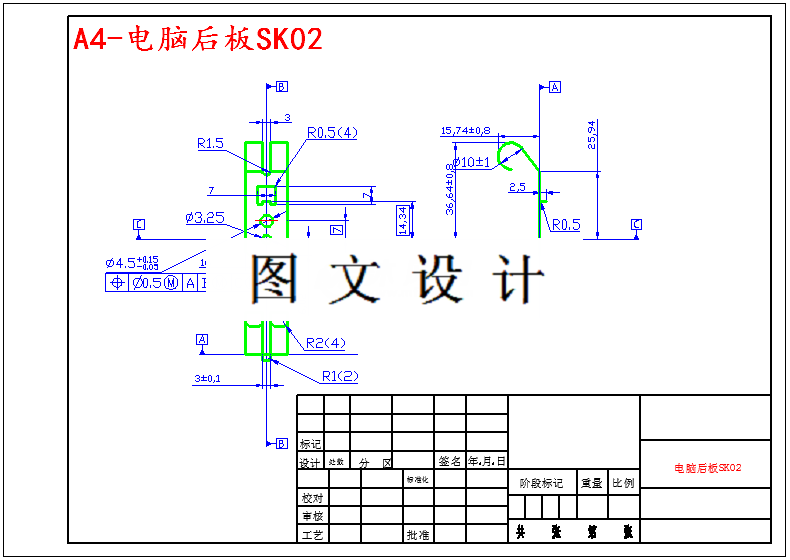

CAD版本图纸，共39张

UG三维工件图1张

摘要

本设计介绍了 SK02 电脑后板工艺特点，运用UG软件只需完成电脑后板SK02零件的三维模型同时使用CAD软件绘制全套模具图纸。分析了工件的工艺性、 进行了工件展开图的尺寸计算、 冲裁力的计算、模具工作部位的尺寸计算。确定了级进模的排样方案和模具的总体结构。该级 进模有冲孔、 空工位、 弯曲、 卷圆、 落料等 15 个工位。 此外， 还详细地介绍了凸模、 凹模、 固定板、卸料装置等零部件的设计，以及标准件和压力机的选择。同时阐述了凸模和凹模镶块 的装配方式。
