M4926-前端盖压铸模设计[含UG三维图] 下载积分：70　资料编号： M4926

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

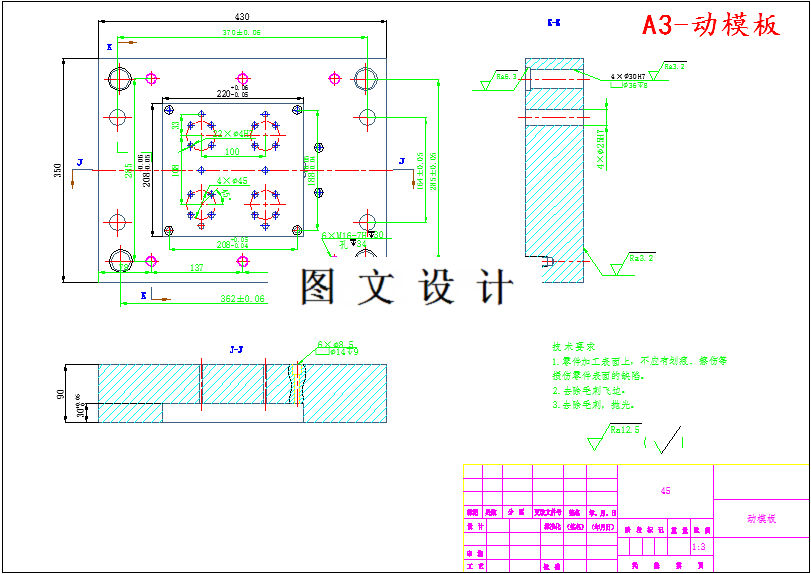

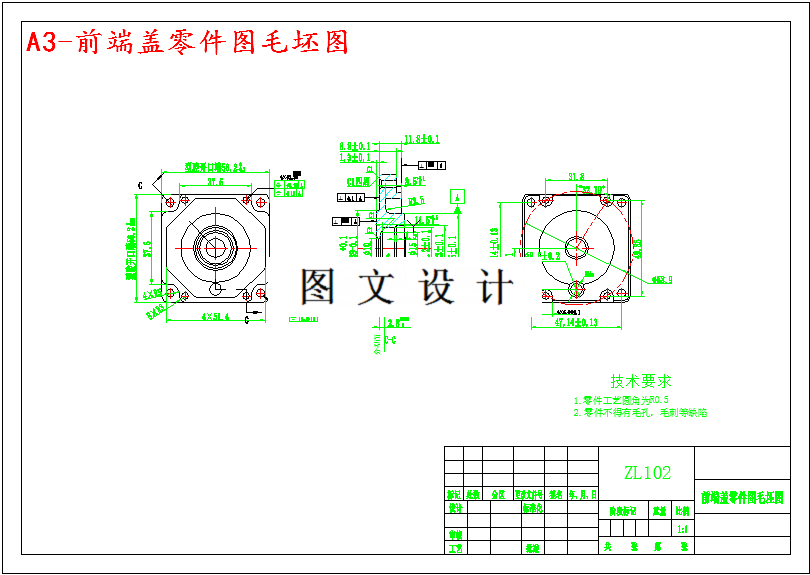

CAD版本图纸，共5张

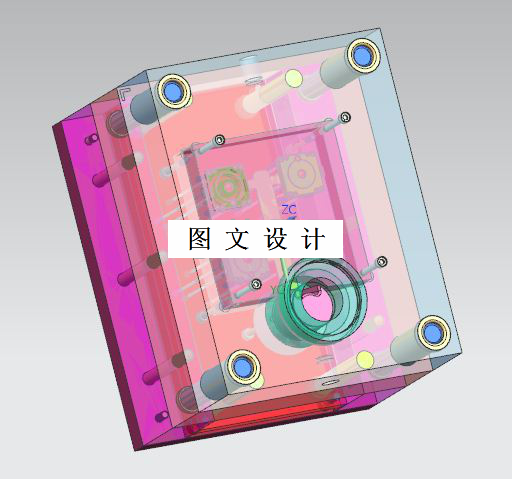

UG三维图一份

仿真动画一份

摘要

本次主要进行了286#前端盖压铸模的设计。设计中借助UG软件对铸件进行三维实体造型。从壁厚、圆角等角度分析了铸件的工艺性。通过计算锁模力，借助UG软件对铸件进行分析得到铸件体积，所以J1113G型卧式冷压室压铸机比较合适。根据铸件的形状和尺寸分析，选择了分型面；为保证填充质量选择横浇道浇注系统，设计了成型零件，型腔数目及布局和模体的结构。通过脱模力的计算，设计了推杆位置、直径与数量。并且运用AutoCAD完成了工程图。
