M5003-基于UG的遥控器支撑架塑料模具设计[含三维图] 下载积分：70　资料编号： M5003

作品包括:

Word版设计说明书1份

外文翻译一份

CAD版本图纸，共10张

UG三维图一套

摘要

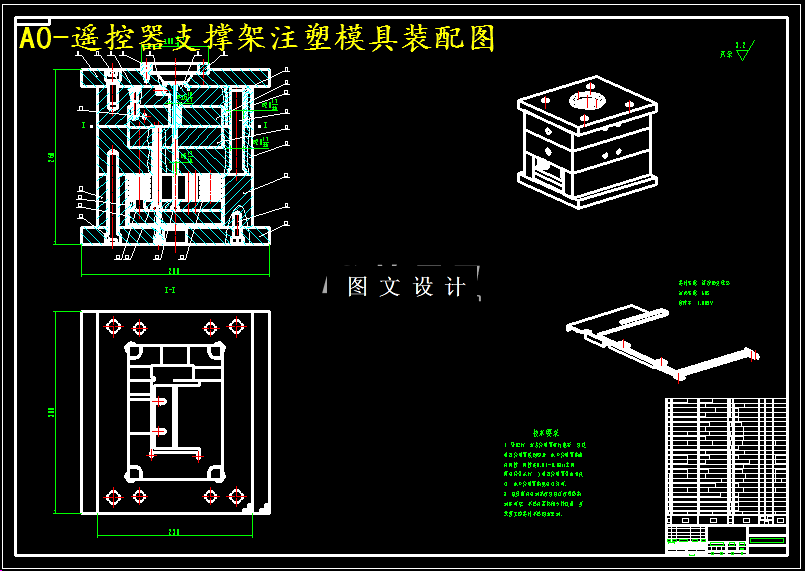

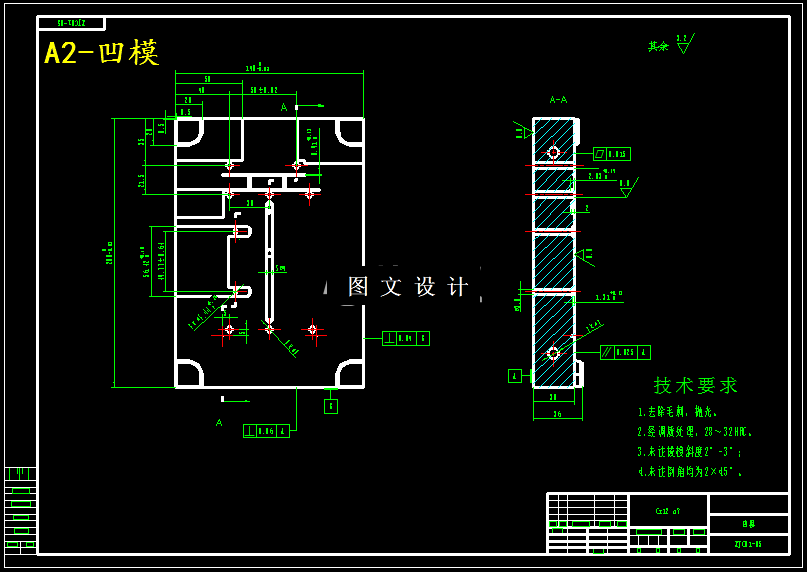

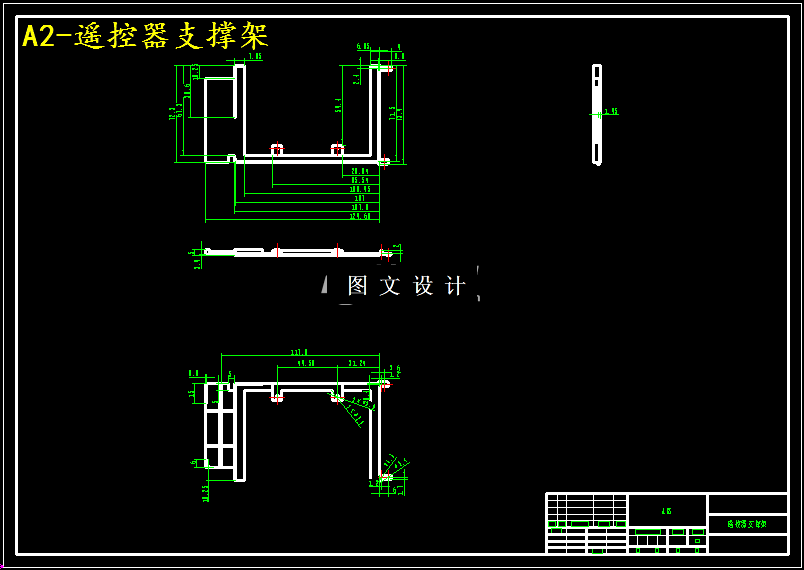

设计着重介绍了遥控器支撑架塑料模具的设计。在本次设计中，首先对遥控器支撑架建模，并对遥控器支撑架的外形结构特征和自身材料的工艺性能进行了分析，接着对模具成型零件的结构、浇注系统的选取、注塑机的选用、推出和导向定位机构的设计、冷却系统以及相关参数的校核进行了研究。然后，对成型零件的型芯、型腔以及浇注系统中的主流道进行了详细计算和校核，最后对模架进行了选择。这次设计的图形绘制是通过UG9.0软件和CAXA2013电子图版软件来实现的。
