M5122-带式输送机液压拉紧系统设计 下载积分：50　资料编号： M5122

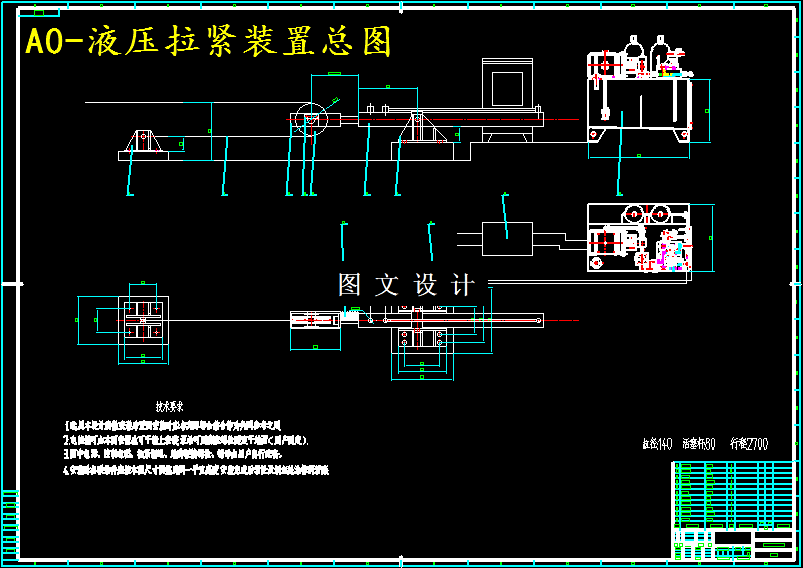

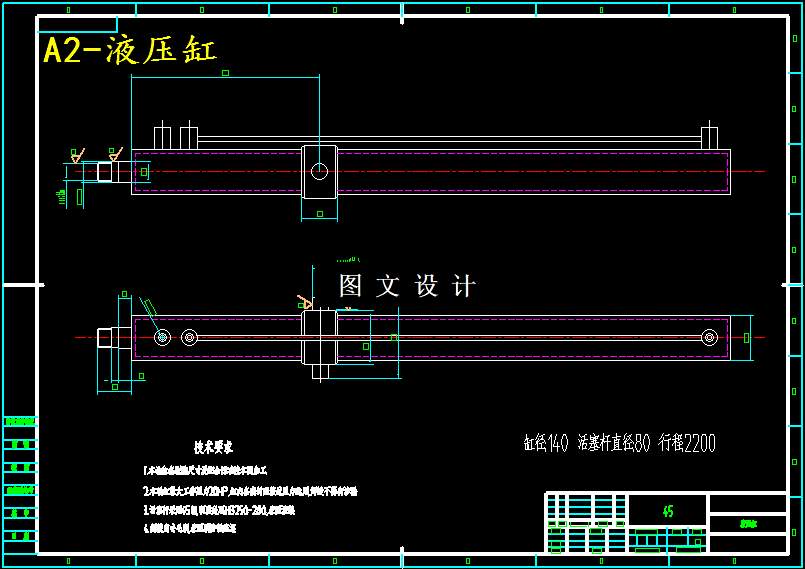

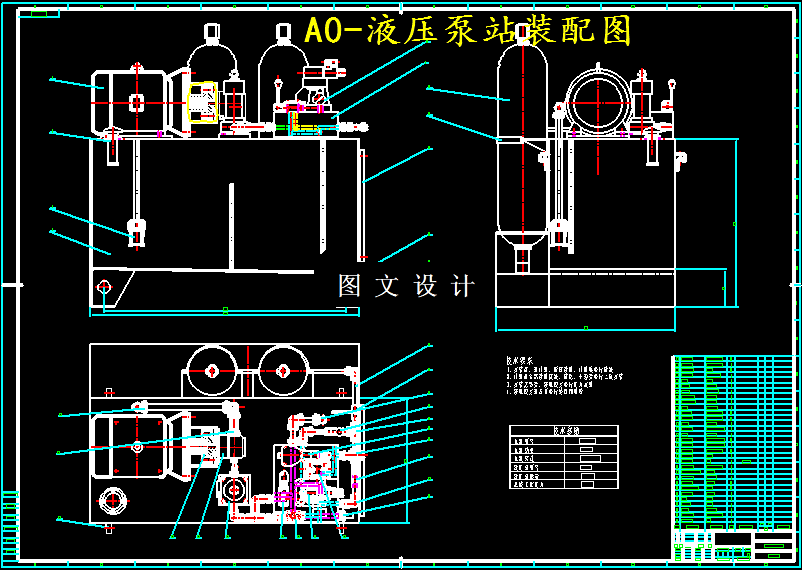

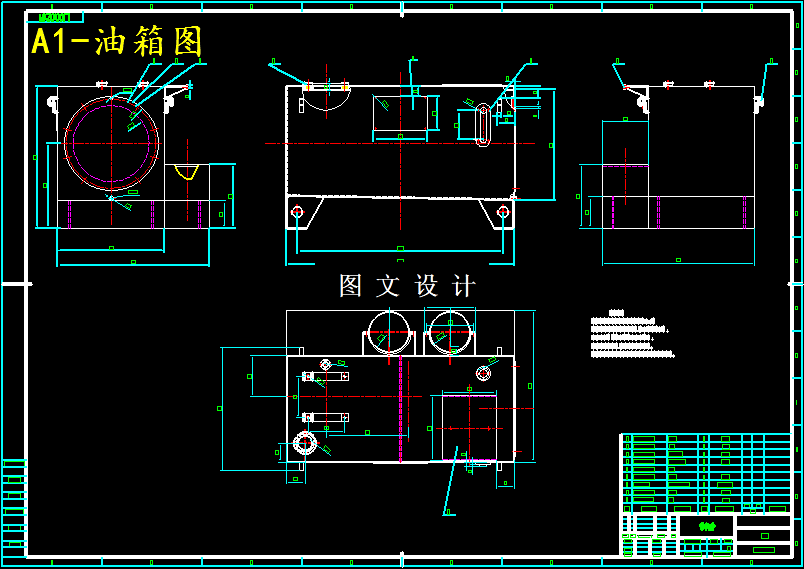

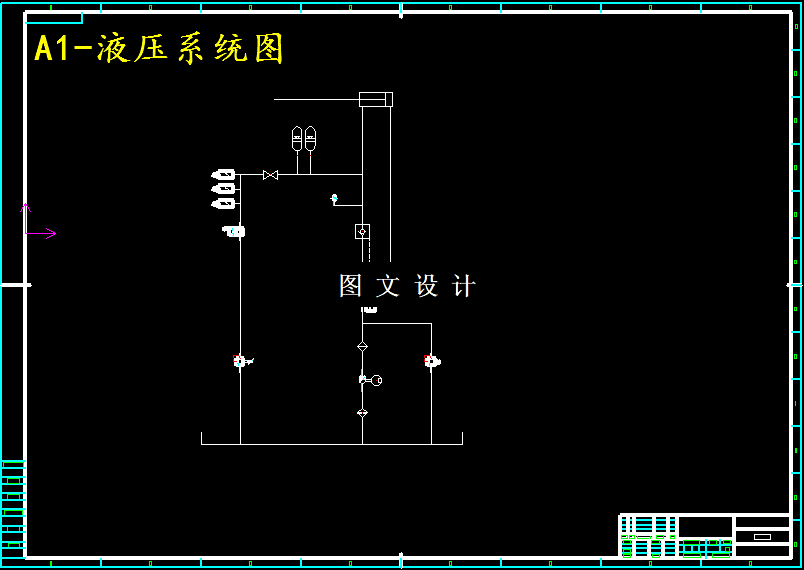

作品包括:

Word版设计说明书1份

CAD版本图纸，共5张

摘要

带式输送机是应用最广泛的输送机之一。其组成部分主要有输送带、托辊、驱动装置（包括传动滚筒）、机架、拉紧装置、清扫装置等。而拉紧装置是胶带输送机重要的组成部分，其性能好坏直接决定胶带机的正常工作。带式输送机在启动、运行、制动的过程中，输送带会由于拉力和惯性力作用发生蠕变，导致输送带变长松弛而无法工作。输送带拉紧装置是保证输送带有一定拉紧力、不发生打滑的重要组成部分。保证胶带输送机驱动滚筒分离点有足够张力，保证输送带和传动滚筒之间的摩擦力使输送带不打滑，从而将驱动装置传递的摩擦牵引力传递到输送带。保证承载分支最小张力点的必要张力，限制输送带在各托辊间的垂度，减小运行阻力，防止物料垂直跳动对托辊形成冲击而导致电机能量损失及物料撒落。补偿输送带过度工况时产生的塑性变形，吸收蠕变产生的伸长变化，及时调整、张紧，维持输送机正常运行所需的最小拉紧力，从而保证输送机正常运行。液压拉紧装置是通过液压油缸的快速位移来吸收输送带的弹性延长，主要由液压泵站、拉紧油缸、电控箱和附件四大部分组成。该装置结构紧凑，易实现远距离控制，可根据输送机在启动和正常工况下输送带张力的不同调节拉紧力。控制响应速度快，能在驱动滚筒饥饿输送带产生滑动时自动增加拉紧力，保证输送机的正常运行。
