M5167-楔横轧模具数控车铣床进给系统部分及刀库设计[含SW三维图] 下载积分：80　资料编号： M5167

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

PPT答辩一份

CAD版本图纸，共5张

SW三维图一套

摘要

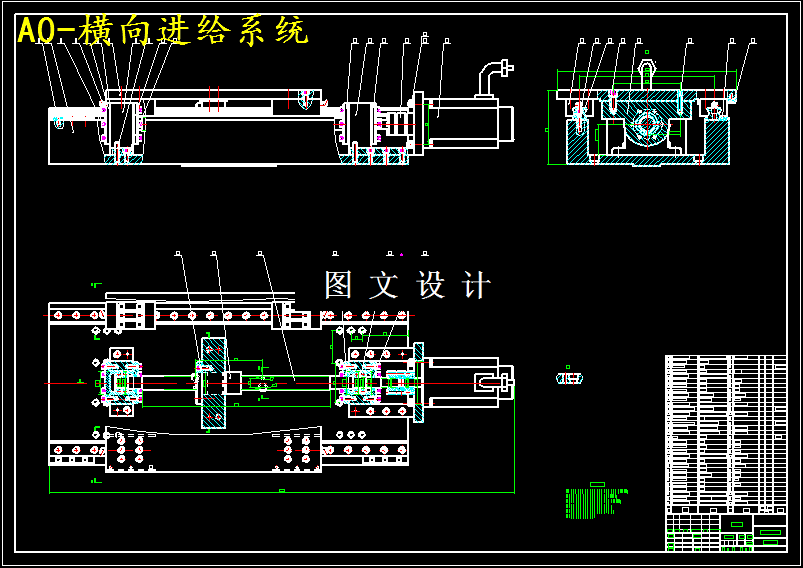

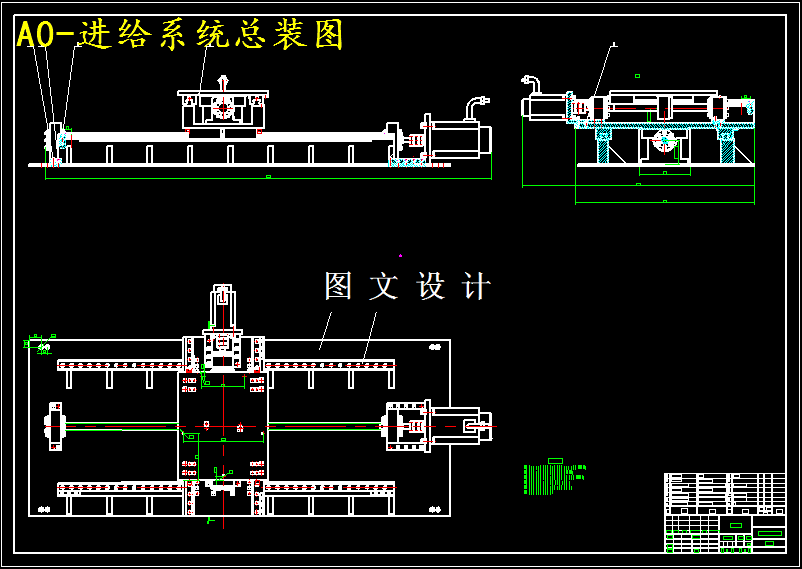

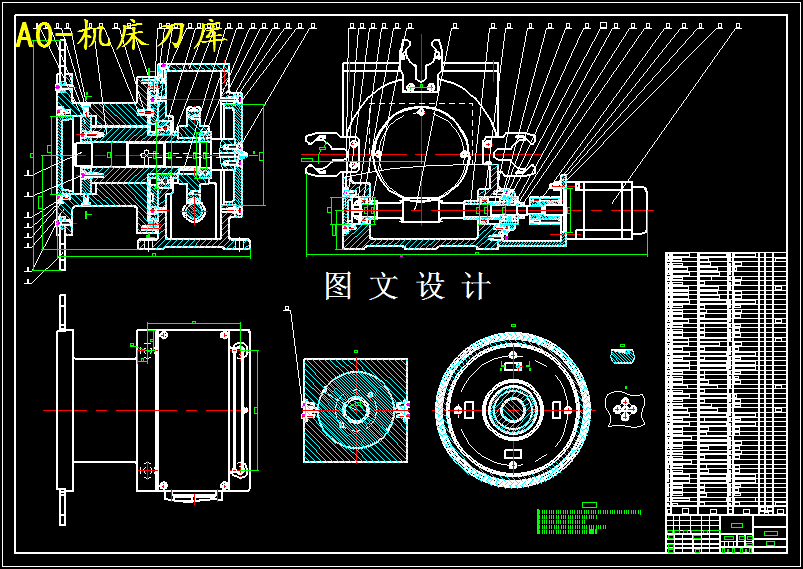

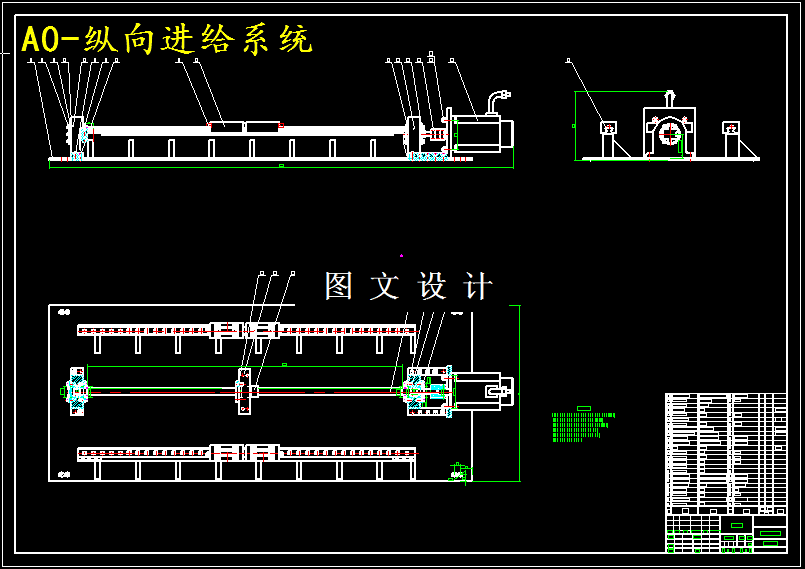

楔横轧是一种高效的金属塑性成形工艺和技术。楔横轧模具孔型基本分为五个区段，模具的传统加工方法是用普通机床车削，类似于车螺纹，加工效率和精度都不高。还有人在普通车床上改进，设计出了楔横轧模具加工专用机床—SDM机床，以铣削代替部分车削。车铣复合加工是当前机械加工机床的发展趋势，拓宽了机床加工工艺范围，提高了加工效率。为了实现楔横轧模具加工自动化，需要设计一台专用的数控车铣床。首先，根据楔横轧模具的加工工艺过程进行数控车铣床的总体设计，机床总体包括车削系统、铣削系统、进给系统。铣削系统包括铣削动力头主传动及B轴传动机构；进给系统包括X、Z向的进给传动机构。在本次设计中我负责机床进给系统和刀库的设计，进给系统采用目前数控机床最常用的伺服电机和滚珠丝杠螺母副传动，导轨采用滚柱式滚动导轨，以减少摩擦，便于传动。本次设计的机床刀具只有四把，因此刀库采用轴向圆盘式刀库，无机械手抓刀。
