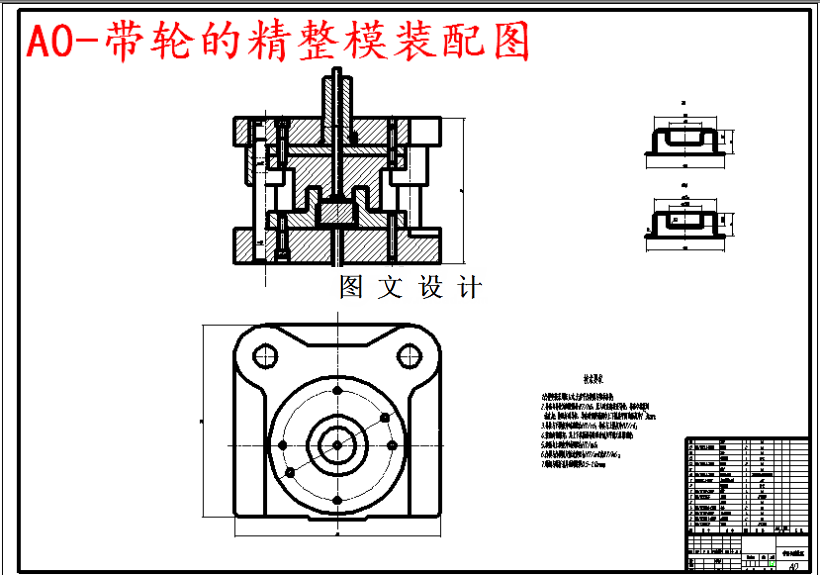

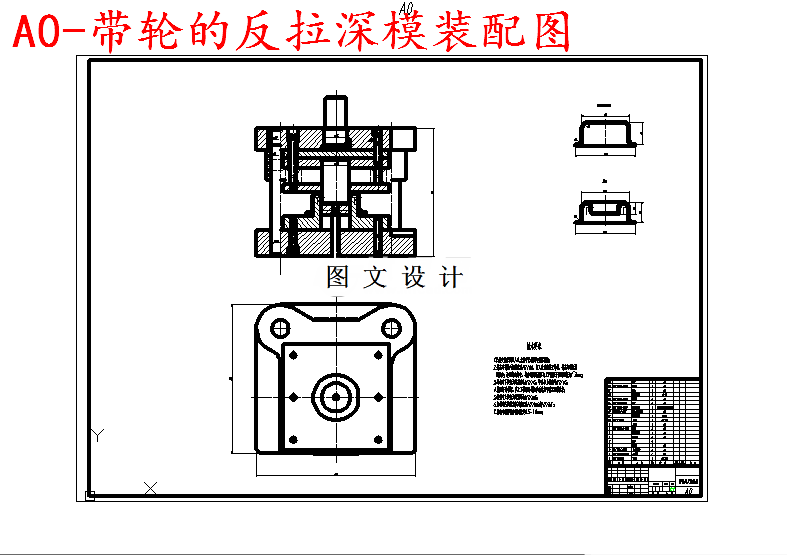

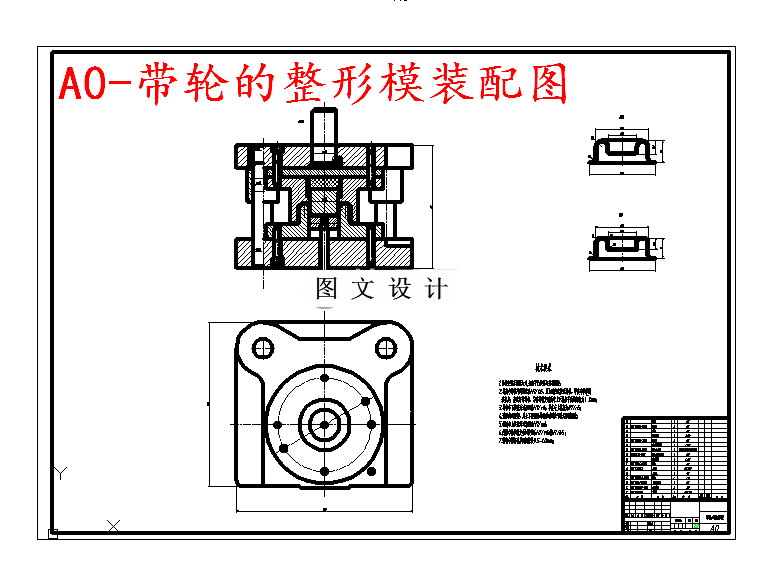

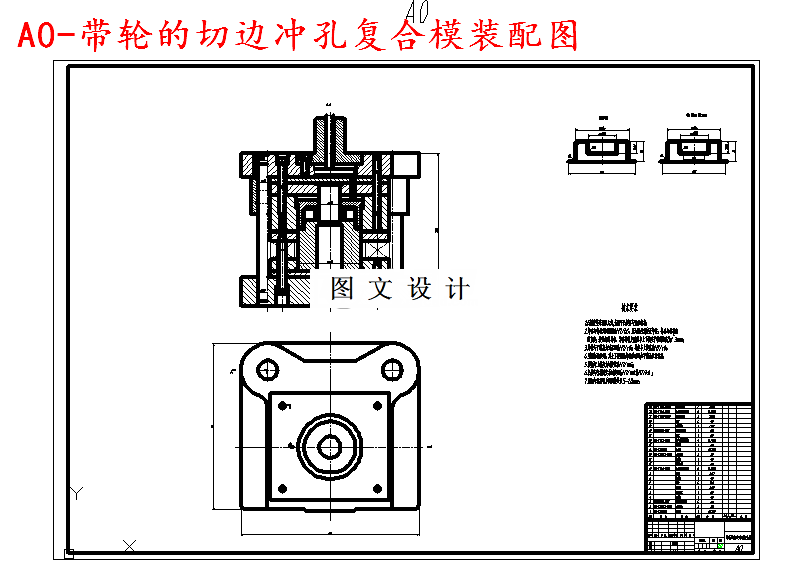

M5298-带轮拉深冲压工艺与模具设计-五套模具长107 下载积分：50　资料编号： M5298

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

五套模具CAD版本图纸，共31张

摘要

这次设计的题目是带轮拉深冲压工艺与模具设计，根据所给零件的具体形状和尺寸，设计出符合要求的能制成该零件的模具，初步定出冲压顺序，首先是落料拉深，其次是反拉深，然后再进行整形，整形过后是精整，最后切凸缘边、冲一个直径为36mm的中孔，最终零件成型。牵涉到的内容包括：工艺和冲裁方案，落料拉深复合模的设计与计算，反拉深模的设计与计算，整形模的设计与计算，精整模的设计与计算，切边冲孔模的设计与计算。为便于生产和直观的了解此设计，要进行设计完成后的绘图工作，将设计出的结构和数据反映到工程图纸上，用以生产和参考依据。
