M5457-八工位组合机床液压及PLC电控系统设计 下载积分：50　资料编号： M5457

作品包括:

Word版设计说明书1份

CAD版本图纸，共6张

摘要

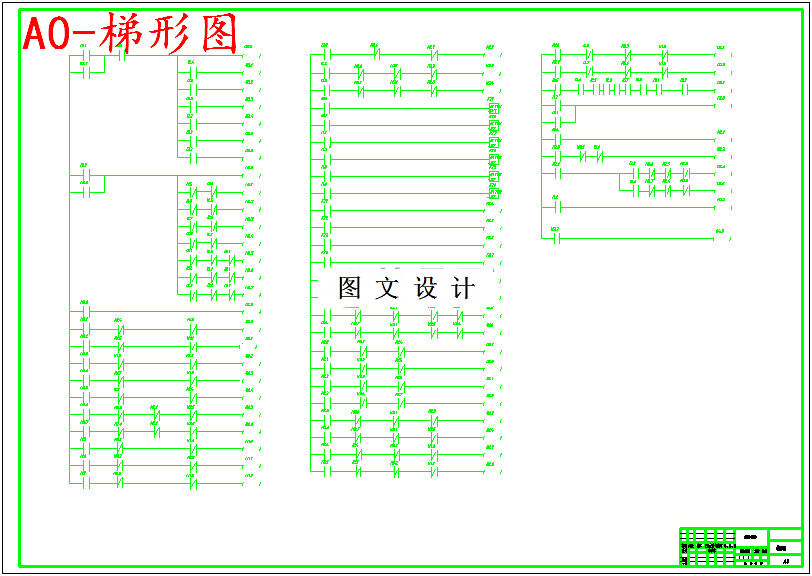

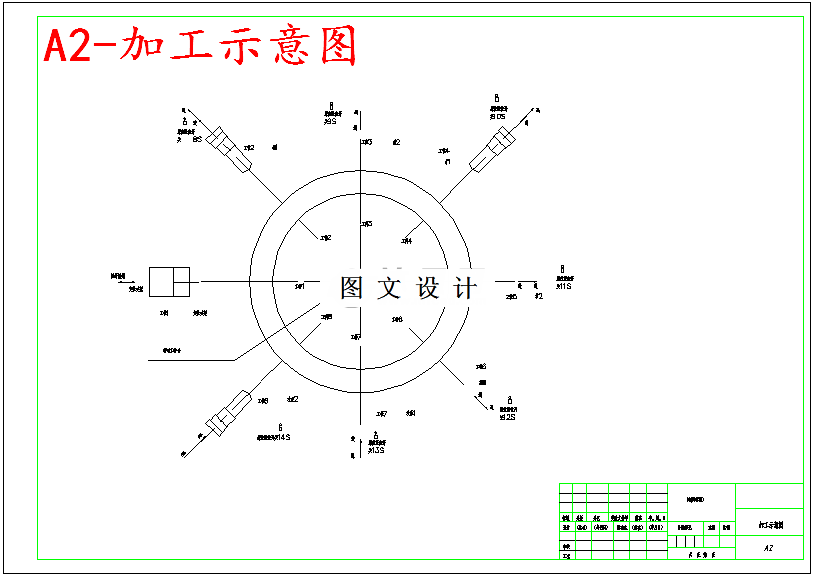

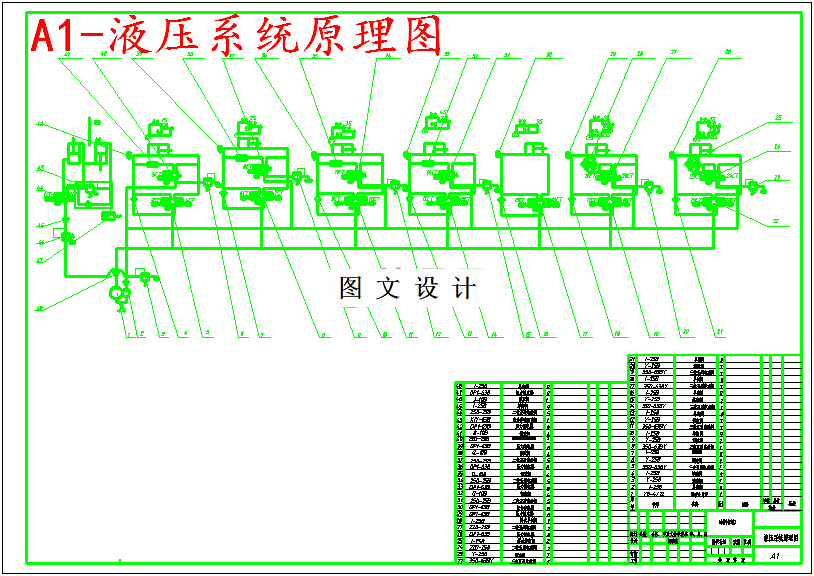

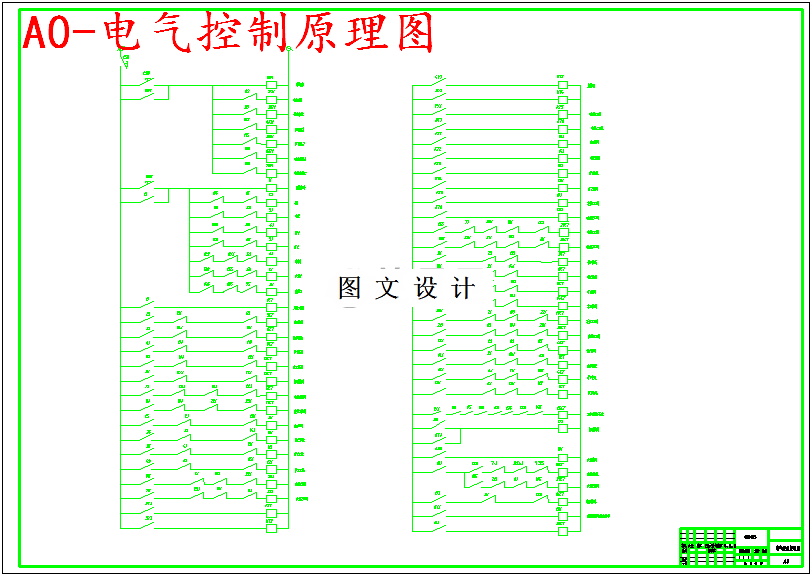

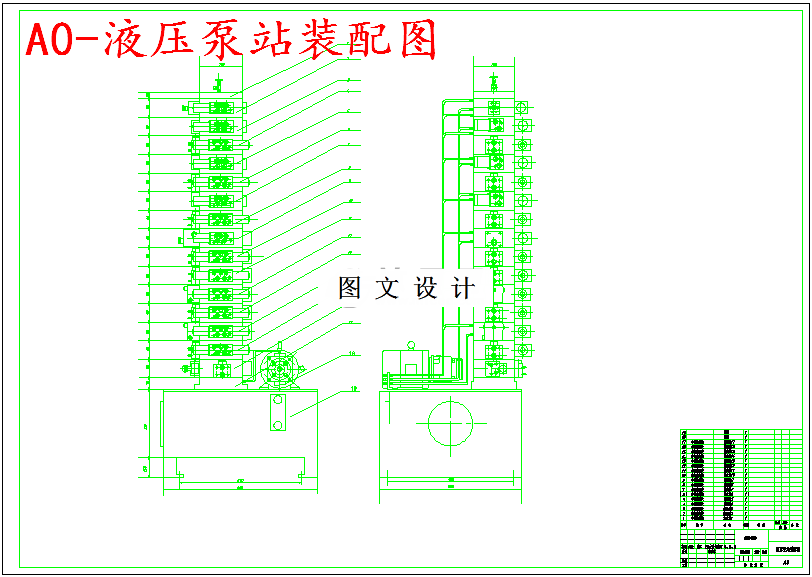

八工位组合机床用于在曲轴大头端面钻6个孔。该设计八工位组合机床液压及PLC控制系统，实现定位夹紧（1工位）—钻孔（2工位）—探测（1工位）—攻丝（2工位）—松开拔销等动作的自动完成。在整个液压传动机构中，泵源选用了双联叶片泵供油，低压泵（大流量）用于快速进给和快速退回，高压泵（小流量）用于工作进给，优点是流量均匀，旋转平稳，噪音小，控制简便。由于本液压系统属于小功率调速系统，所以调速方式采用了调速阀式进口节流调速回路，其速度换接方式为电磁阀的快慢速换接回路。定位夹紧系统采用了二位五通电磁阀的夹紧方式，可以保证系统工作的可靠性。本设计的第二部分是液压系统的电气控制部分，是应用PLC实现的。PLC和传统的继电器-接触器控制系统比较，具有可靠性高，逻辑功能强，体积小，可在线修改控制程序，具有远程通信联网功能，易于与计算机接口，能对模拟量进行控制，具备高速计数与位控等高性能模块等优点。
