M5483-V-0.17-7活塞式空气压缩机主机部件设计 下载积分：50　资料编号： M5483

作品包括:

Word版设计说明书1份

开题报告一份

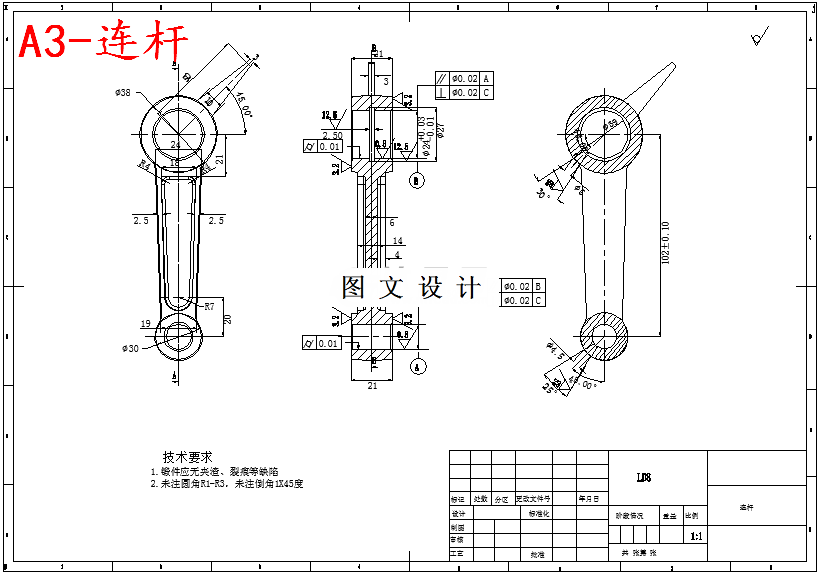

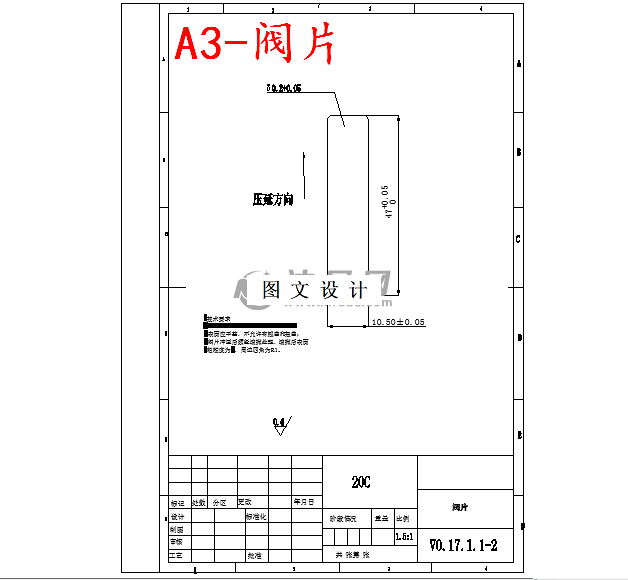

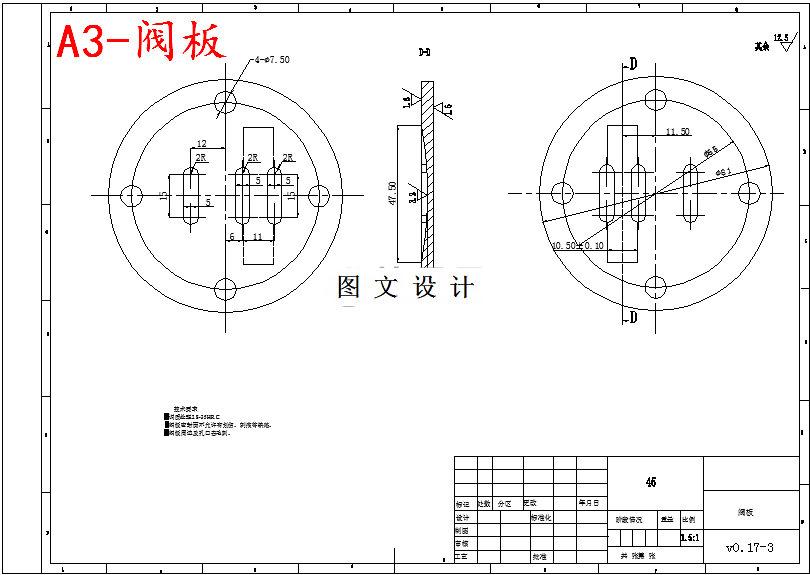

CAD版本图纸，共5张

摘要

设计一台微型无油活塞式空气压缩机。额定排气量为0.17m3/min，额定压力为0.7MPa，结构型式为V型，单级压缩，风冷式飞溅润滑。活塞式压缩机的工作原理是通过曲柄连杆机构把原动机的旋转动变成活塞的往复直线运动。气缸头上有控制进、排气的气阀。由活塞和气缸组成的容积，随着活塞的往复运动作周期性的变化，借以实现气体的吸进、压缩和排出。压缩机方案设计直接关系到压缩机运行可靠性、经济性及制造的成本高低、外形尺寸和重量的大小、安装维护的简便性。
