M5494-基于PLC自动温度控制镁精炼炉设计 下载积分：50　资料编号： M5494

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

文献综述一份

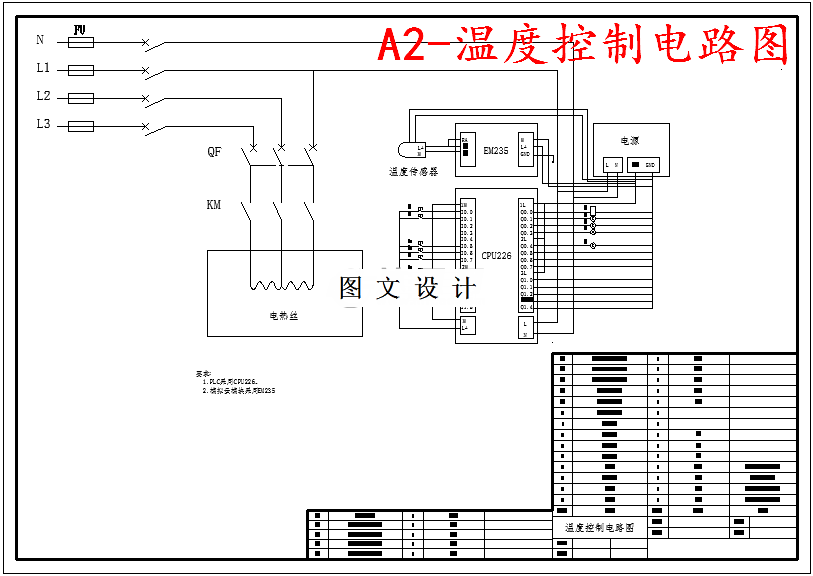

CAD版本图纸，共3张

摘要

本设计主要介绍了井式电阻炉的设计和基于PLC温度控制系统的设计。首先根据温度控制的要求，选择炉型，然后设计炉体结构,其中包括炉衬的选择和估算炉衬的厚度，校核炉衬各表面的温度，再确定炉盖的设计和炉壳材料的选择。然后计算各层炉衬的蓄热和加热工作时各部分的散热，最后应用热平衡计算法确定电阻炉的效率，并求出空载功率和升温时间，之后以计算出炉子的技术参数为依据，合理的选择电热元件，并计算电热元件的直径和长度，分析电热元件的接线方式和在炉内的布置方法，从而完成整个炉体的设计。控制方面以PLC为控制基础，通过控制可控硅导通角的大小，并且利用PID算法来调节炉温，从而完成整个炉体的温度控制。控制系统主要针对温度调节环节进行了优化设计，使本系统运行更加方便，准确，减少了人力劳动，可在实际应用中进行参考。
