M5511-包装箱气窗板金件成形工艺分析 下载积分：50　资料编号： M5511

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

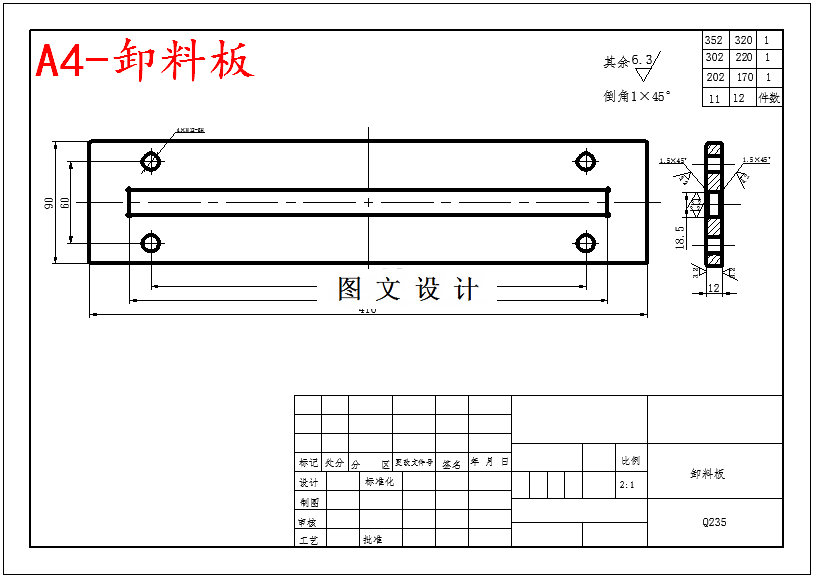

CAD版本图纸，共25张

摘要

本次设计的课题是包装箱气窗类零件的工艺分析和模具设计，对此进行一整套冷冲压模具的设计。经过各种途径查阅相关资料，首先要对工件进行工艺分析，经过工艺分析与对比，得出采用冲裁成形复合模的结论。文中首先简要叙述了选题的目的、意义、冲压件国内外现状和模具市场发展状况。然后是对冷冲压件的加工分析，确定加工方案。其次进行冲裁加工中力的计算和冲裁模具部分零件的设计与计算，为选择冲压设施提供理论根据。最后，对主要部件的设计与标准件的选择，为本次所设计的模具总装配图的绘制和模具的成形提供依据，以及为装配图各个尺寸提供依据。通过之前的设计方案绘出模具各零部件图和总装配图。
