M5533-全自动包装机的设计与实现 下载积分：50　资料编号： M5533

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

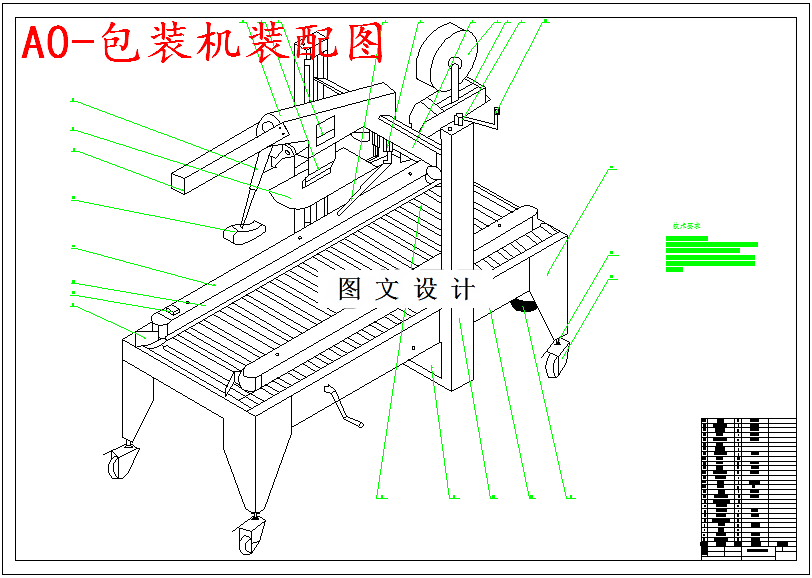

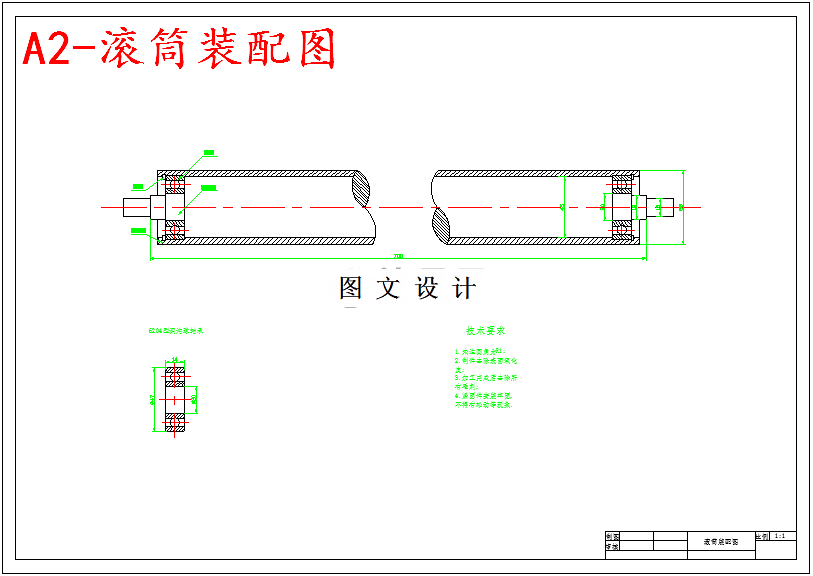

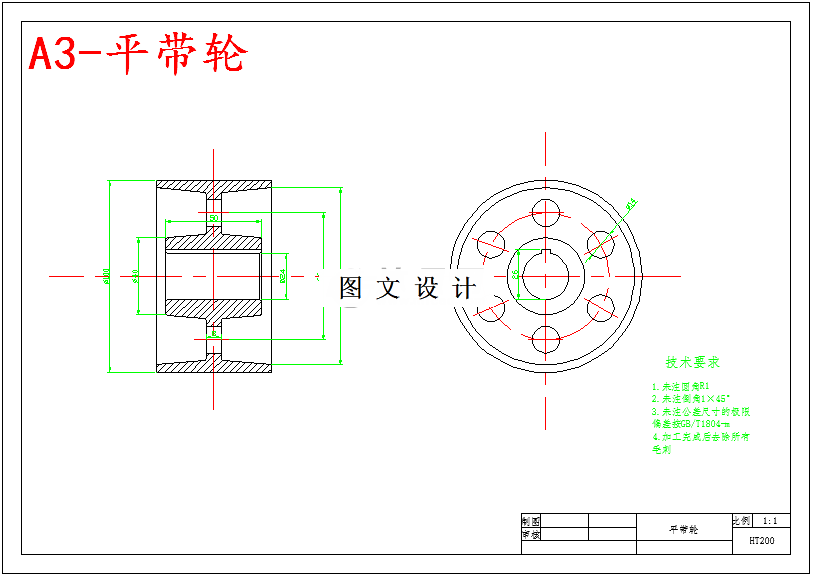

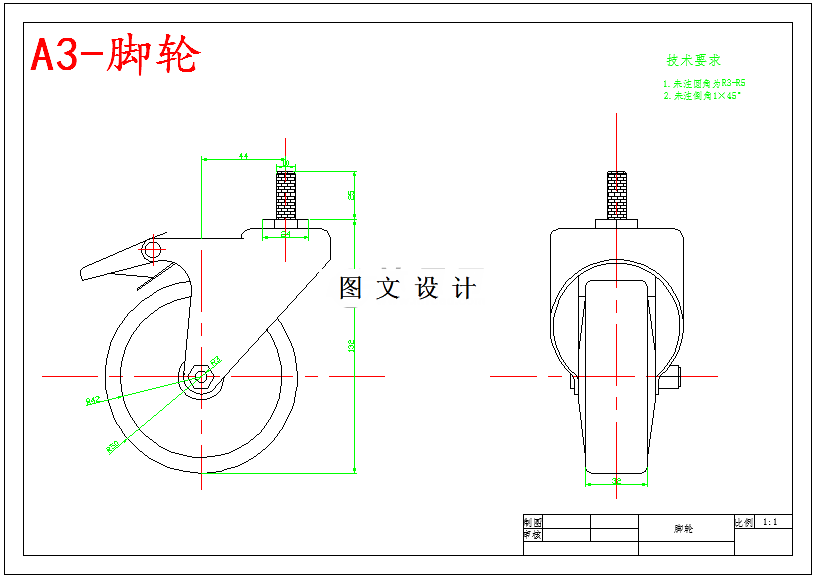

CAD版本图纸，共9张

摘要

本设计的是全自动包装机，采用的是两侧摩擦带驱动来进行密封纸箱的方案。本设计的全自动包装机，可以根据纸箱的大小，调整工作区的宽度和高度，可以单独工作，也可以和自动化包装线组在一起匹配使用；包装机工作的时侯，把纸箱从机台输入端推入（箱子顶部的封口盖须竖起来），被摩擦带带动的时侯就可以松开手了，当纸箱运动到折盖的挡板时侯，装备的气缸活塞开始工作，它可以推动后折盖摆锤升起，当纸箱全部经过折盖控制的挡板时侯，折盖的控制系统会复位，然后气缸活塞就会收缩，后折盖摆锤落下，敲下纸箱的后盖，纸箱两侧的盖在摆杆作用下完成侧盖折盖的动作，即可完成折盖封箱目的；折盖顺序为：前盖、后盖、左右侧盖， 当纸箱运行到胶带封箱位置时，箱体在运动压力的作用下将刀架和前胶带压轮压退位，而后面的压轮会在四杆装置的作用下，与前面的压轮保持相同方向运动地退位，会使前面装的胶带与纸箱粘贴并密封纸箱；随着纸箱运动的前进，胶带会不断地抽出粘贴在纸箱的盖上，当纸箱的后部远离密封箱装置时，前面的胶带压轮由四杆装备的作用与后胶带压轮的运动保持一致，而刀架会受到弹簧反弹的作用，回到原来位置弹起，切断粘贴的胶带，当纸箱运动到离开后胶带压轮的时侯，后胶带压轮也会受到可调动弹簧回复作用而复位，会使连接在纸箱上最终的胶带也贴在箱体上，完成后段封箱任务。
