M5542-尼龙管自动切管下料机设计 下载积分：50　资料编号： M5542

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

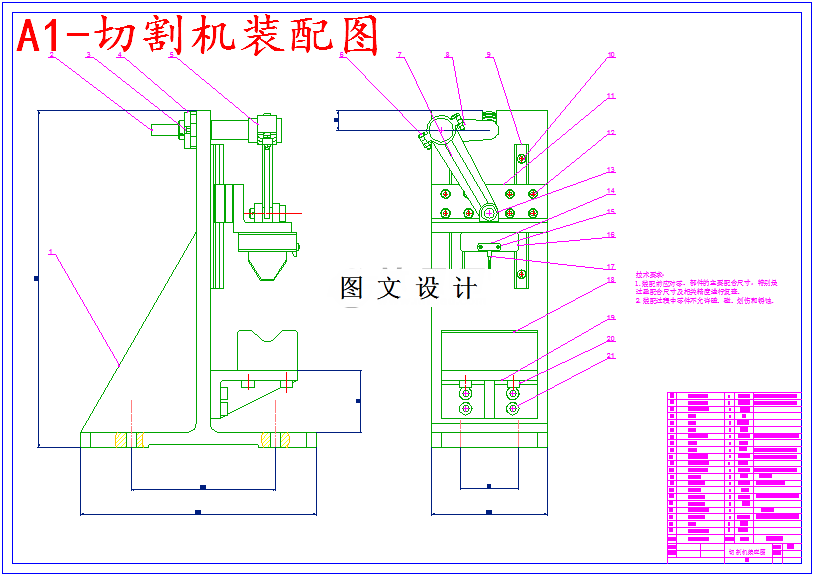

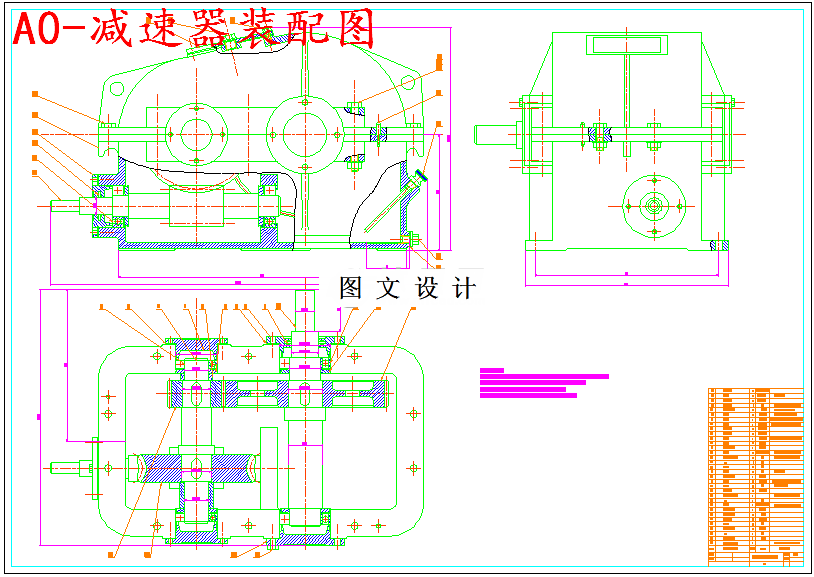

CAD版本图纸，共3张

摘要

这次设计所切割的尼龙软管直径在20-30mm之间，设计这种机器的目的在于提高劳动工人生产效率和减轻他们的劳动强度，保证切割后尼龙软管的质量，为尼龙软管的发展有一定积极意义。切管机的设计方案是：步进电机提供动力，通过同步带传动传递给导向进给轮，使连接的导向进给轮通过摩擦实现尼龙管的送料，并且保证管材的精度要求；蜗轮蜗杆二级减速器带动曲柄滑块机构实现刀具上下周期性往复运动，其中根据产量要求，刀具的上下往复运动为每分钟10次 ，由此构成切割时的主运动。同时，步进电机停止转动，这样就完成尼龙软管的一次切割。因此，整个设计包括如何实现切管机的上下切割、选择合理的传动方案并且验证这种传动方案是否合理。根据已有的资料和经验公式，对传动方案进行校核和验证，除了整体方案之外还要确定零件具体尺寸和它们之间的相对位置。最后绘制切管机总装图、局部示意图以及一些重要的零件图零件图。
