M5569-螺旋纸管生产线开槽机设计 下载积分：50　资料编号： M5569

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

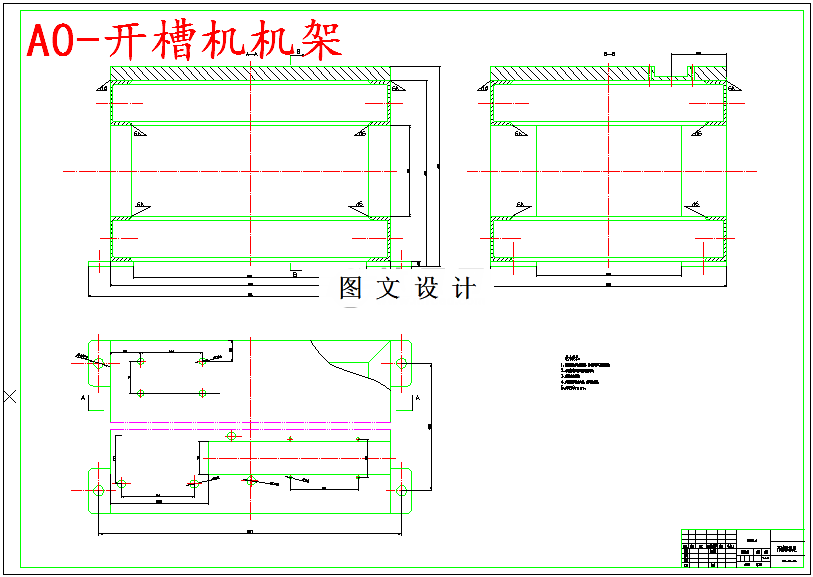

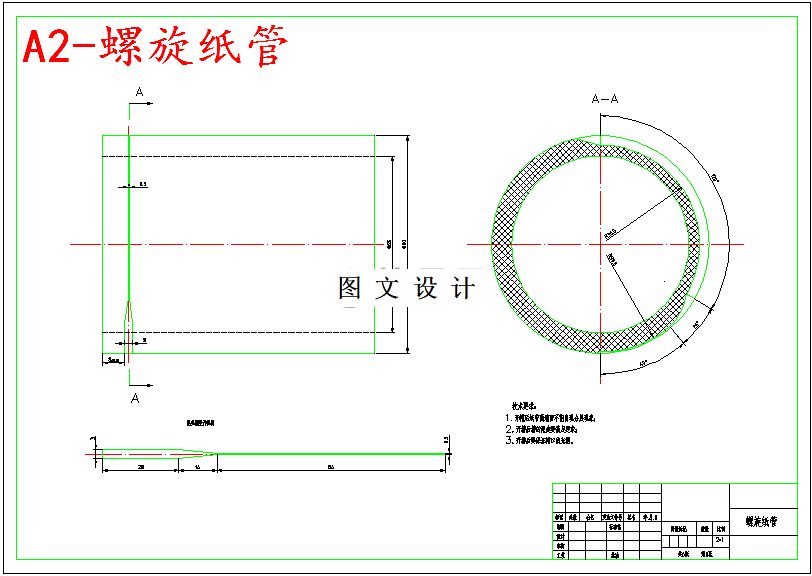

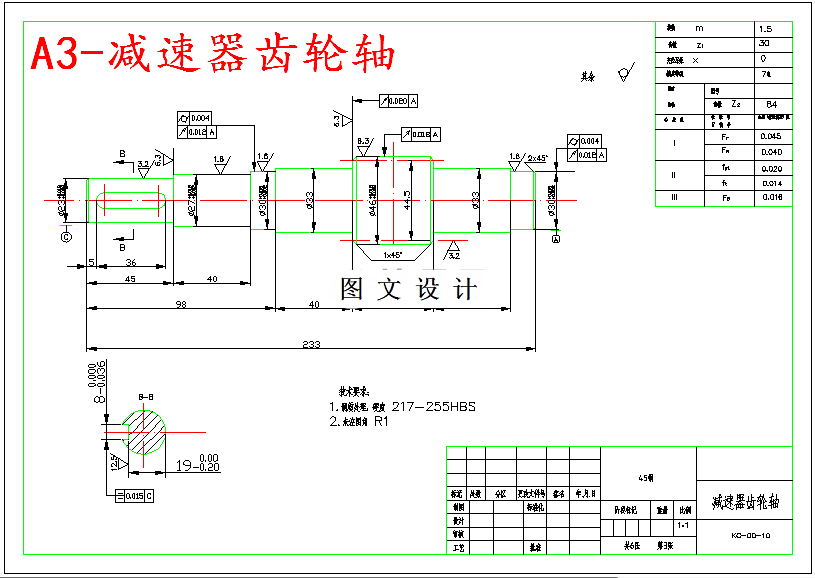

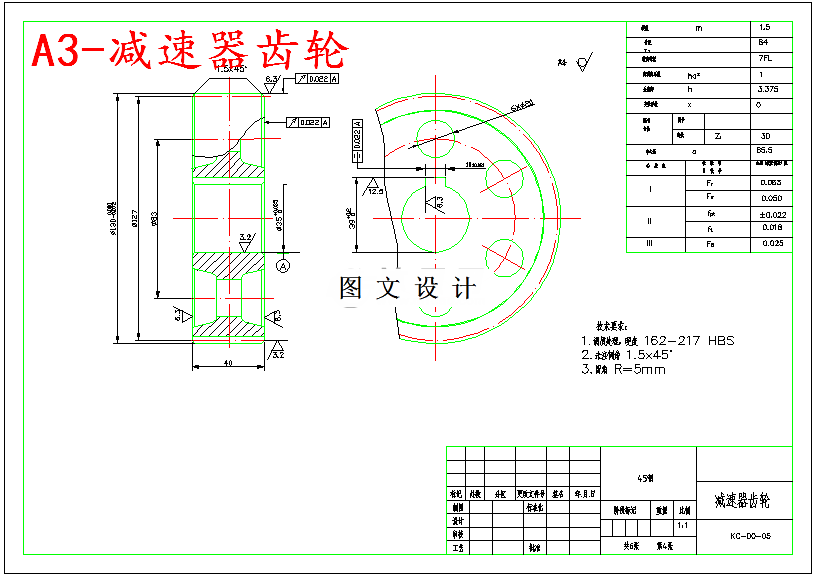

CAD版本图纸，共6张

摘要

本设计主要做了单级圆柱齿轮减速器的设计和开槽机的结构设计和总体设计，根据设计的要求，本设计对开槽机的设计做出了较为详细的计算和论述方面的说明，重点设计了开槽机的斜块部分和气缸的选取以及导柱的设计。通过螺旋纸管开槽机的工作原理、基本性能、基本结构和控制方式的熟悉，开槽机是螺旋纸管生产线的最后一道工序，它可为螺旋纸管开尾丝槽，尾丝槽的作用是当化纤在纸管上缠绕到一定程度时可通过尾丝槽的作用自动绞断，降低劳动强度，提高工作效率。开槽机的主要部分由齿轮传动，纸管前后端的定位和加紧，弹簧，气缸，斜块等几部分组成。本设计对于从事螺旋纸管的人员具有一定的参考价值。
