M5572-智能型GQ38-45-60高压阀门电动装置设计 下载积分：50　资料编号： M5572

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

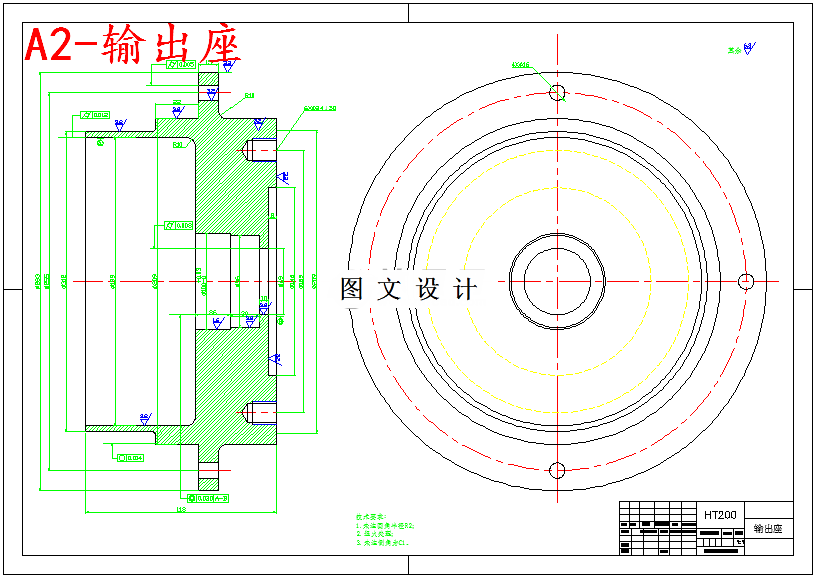

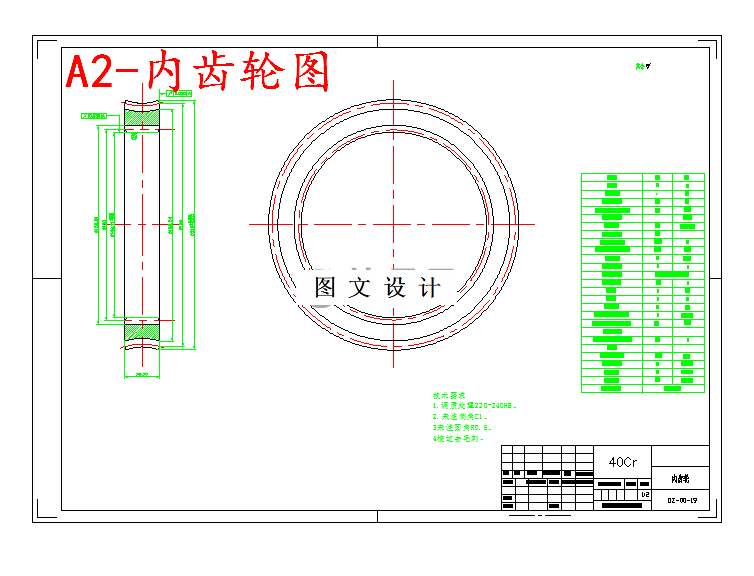

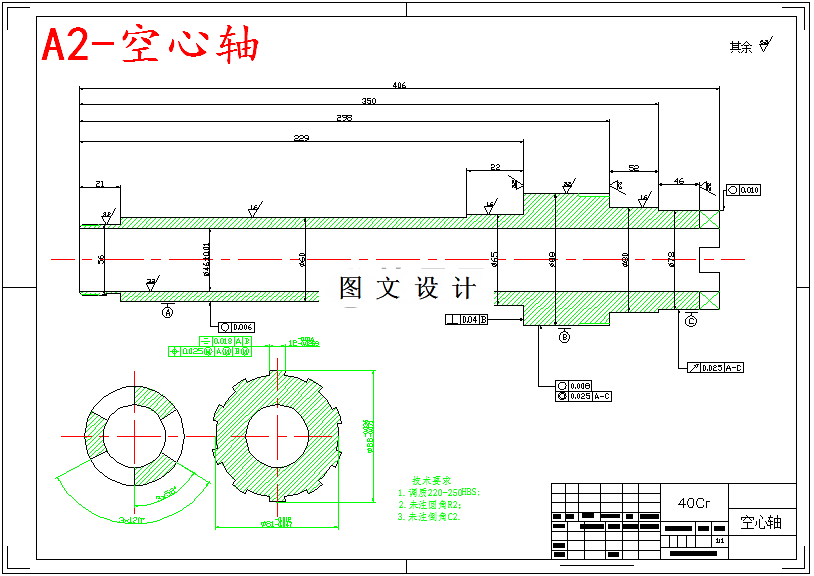

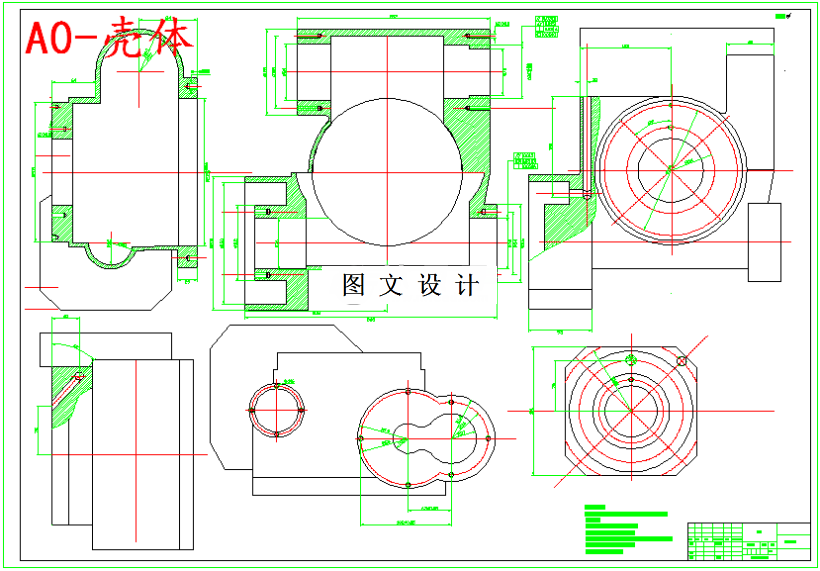

CAD版本图纸，共5张

摘要

本设计经过对智能型GQ38/45-60高压阀门电动装置的设计，主要分析了阀门电动装置的工作原理和传动机构的原理，阀门电动装置包括专用电机、减速机构、行程控制机构、转矩限制机构、手动电动切换机构、开度指示器。此次设计关键是设计这个装置的机械部分——减速机构和手电动切换部分。通过对蜗杆传动、少齿差行星减速机构、空心花键轴以及普通轴的传动等结构的分析、设计、计算和校核，具体分析了各个传动所需的计算过程，并进行校核，部分零件的设计图样附图所示。通过一系列的计算，设计及校核，各个传动机构均满足机器要求，结合实际需要，就将此设计应用于实际生产中提供了可能。
