M5614-核电阀门截至面CBN砂轮磨削设备设计 下载积分：50　资料编号： M5614

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

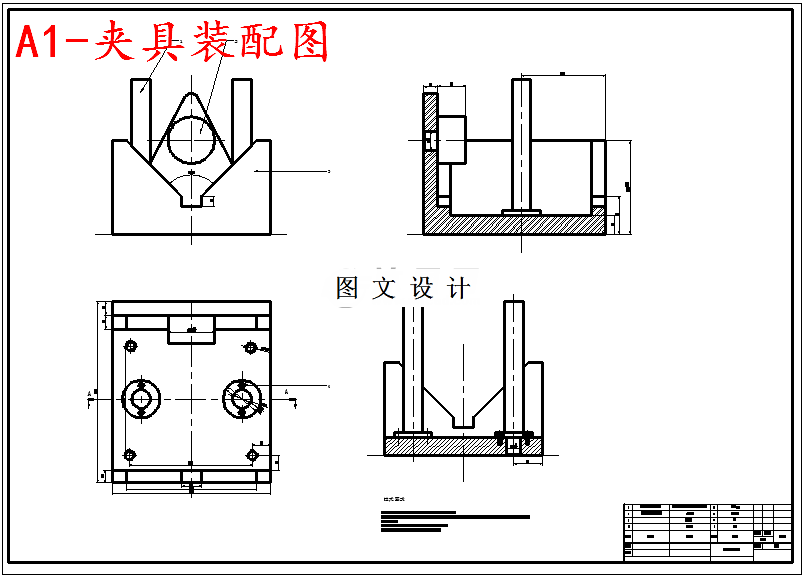

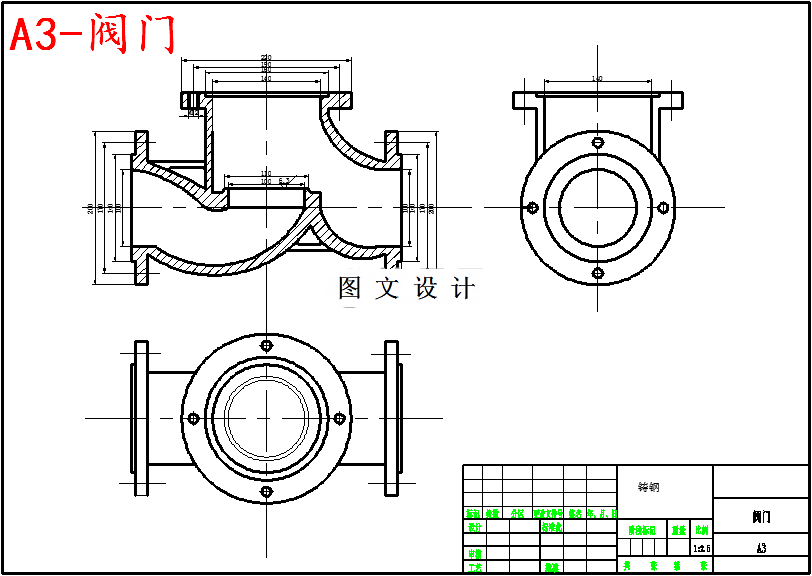

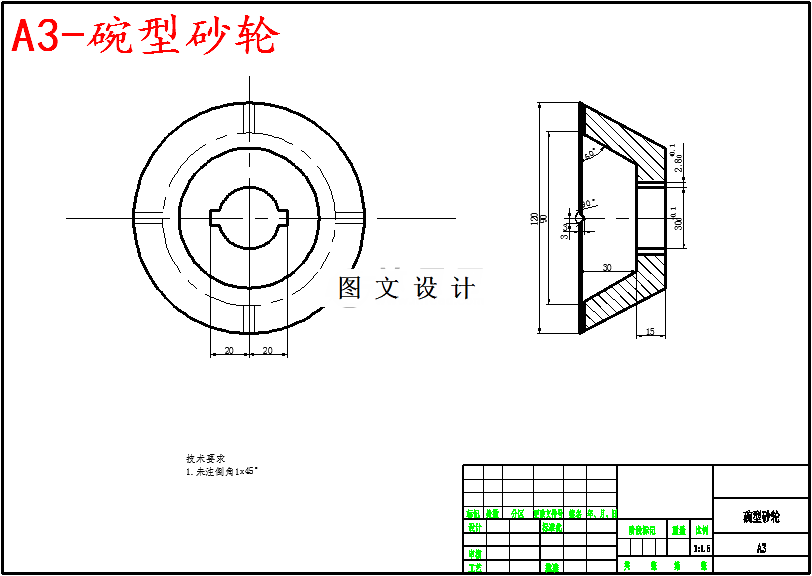

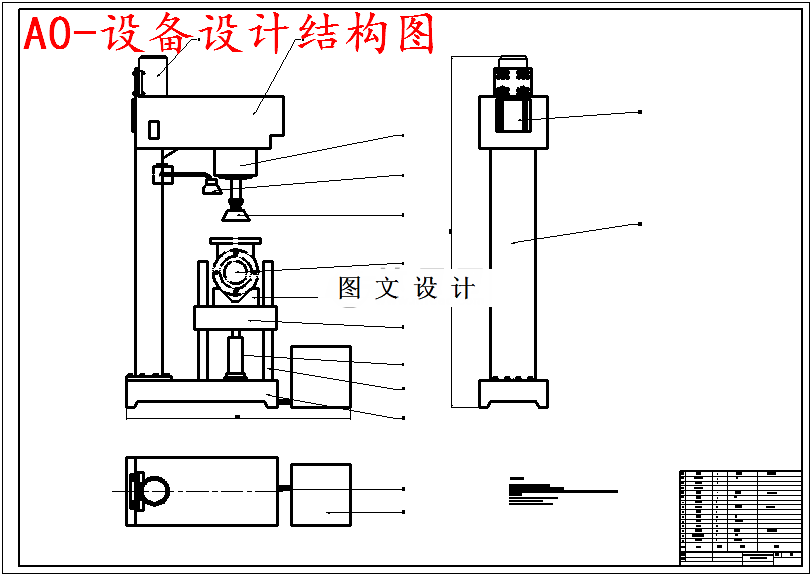

CAD版本图纸，共10张

摘要

磨床是一种对面精加工的磨床，被广泛用于各种场合各种面的加工。磨床在生产中得到了广泛应用，在此次设计中，设计的磨床为核电阀门截止面加工的磨床，属于专用磨床。此次设计主要是为了解决磨床设计的两大问题：工件和砂轮之间的砂轮导向问题以及定位问题。为了解决这两大难题，在设计中设计的夹具对工件合理定位，以此来完成面的磨削加工工序，为解决专用磨床设计难题。讨论了专用磨床的设计制造问题，总体设计方案定了下来，方案包括砂轮的选型，砂轮粘接剂的选择，夹具定位的设计对磨床零部件的功能和作用进行阐述，设计达到设计要求，从而可以使工件加工之后达到合格。此次设计计算了磨床的主要参数，其中包括零件尺寸以及零件的校核。重点传动部件中我进行了结构设计和详细的参数设计计算，对主要传动件进行了刚度校核和强度校核，设计达到安全系数。其中特别对轴、滚子推力轴承进行了仔细计算。在最后对磨床的导轨，底座进行了设计，定位，加紧机构进行了原理设计和计算。
