M5624-500T液压机送料平台方案及设计 下载积分：50　资料编号： M5624

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

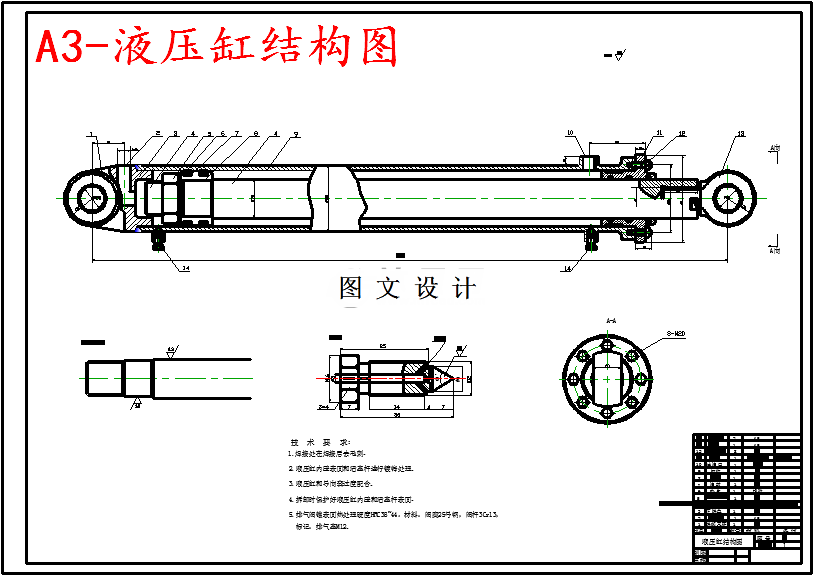

CAD版本图纸，共9张

摘要

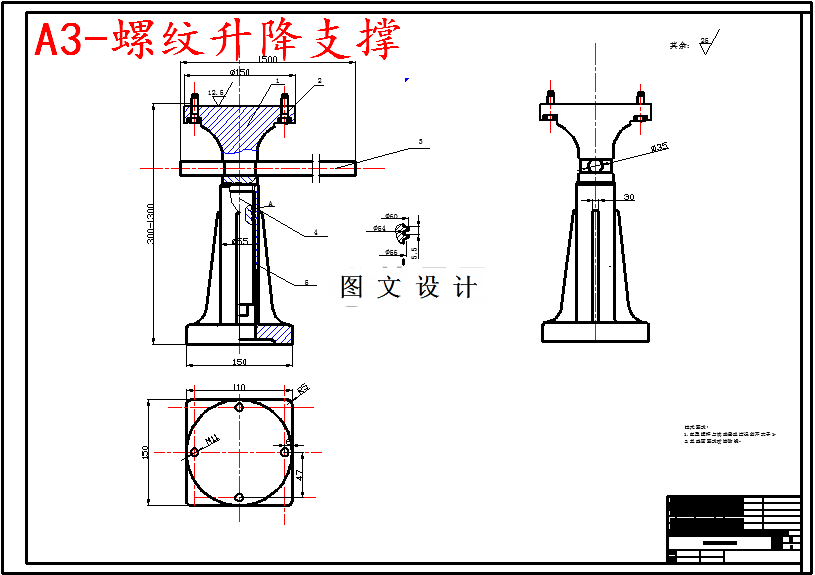

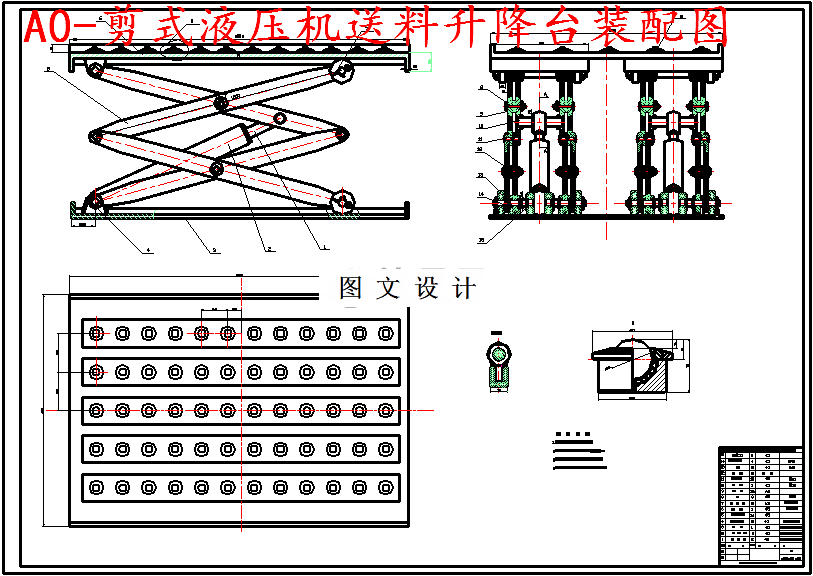

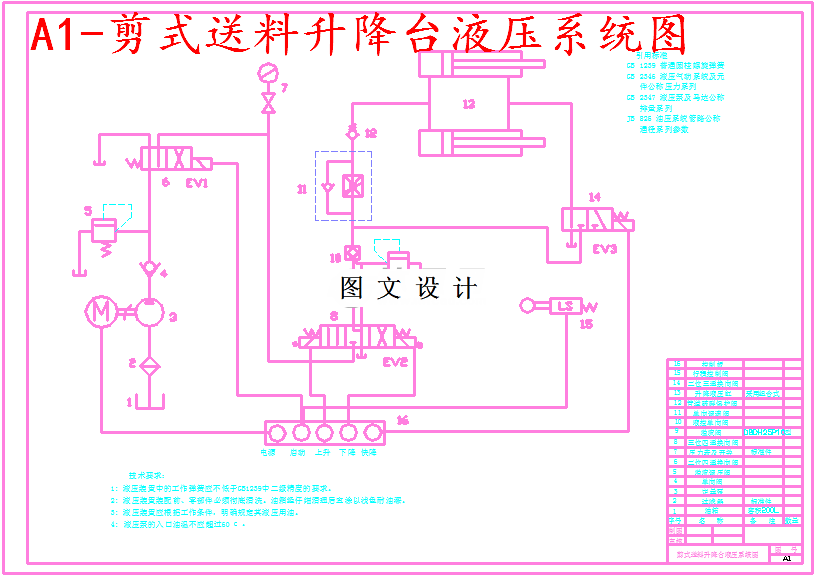

本课题主要研究的是，500T液压机送料平台的设计。500T液压机主要针对Q460以上的高强板，板厚一般为δ20mm-δ30mm，压型宽度300mm-1500mm，压型零件重量最大达到1.5T，送料平台需满足强度要求；送料平台在高度500mm-1300mm范围可调，保证其上平面与压型下模平齐；送料平台上，钢板可以需灵活滑动，最大限度地减轻工人劳动强度；送料平台两侧配备工件防滑落机构，避免工件掉落造成安全风险；送料平台在不使用的情况下，可轻易移走，便于车间现场管理； 所以根据以上要求我在设计中，按照500T液压机送料平台的可升降系统设计出两种方案： 方案一：采用双铰接剪叉式液压升降机构来设计出满足要求的送料平台； 方案二：采用螺纹丝杠升降机构来设计出满足要求的送料平台。
