M5626-液压支架底座拼装可调工装设计 下载积分：50　资料编号： M5626

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

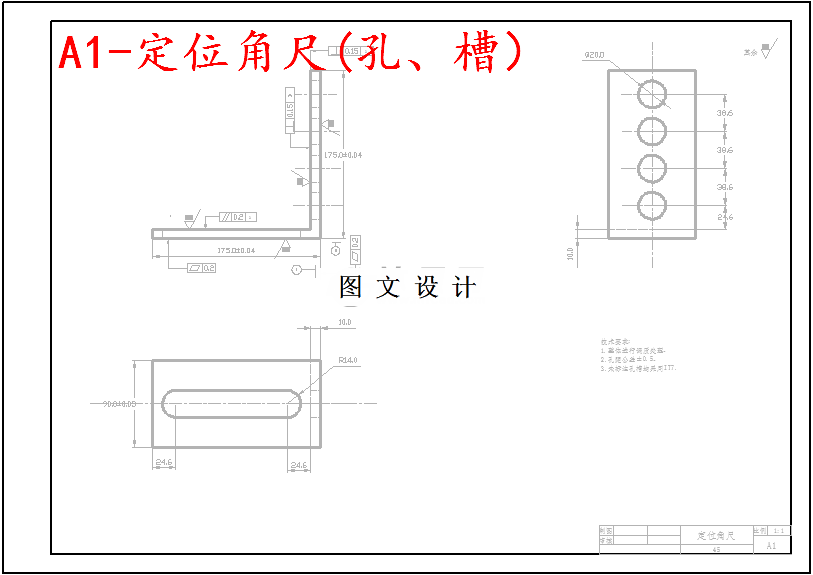

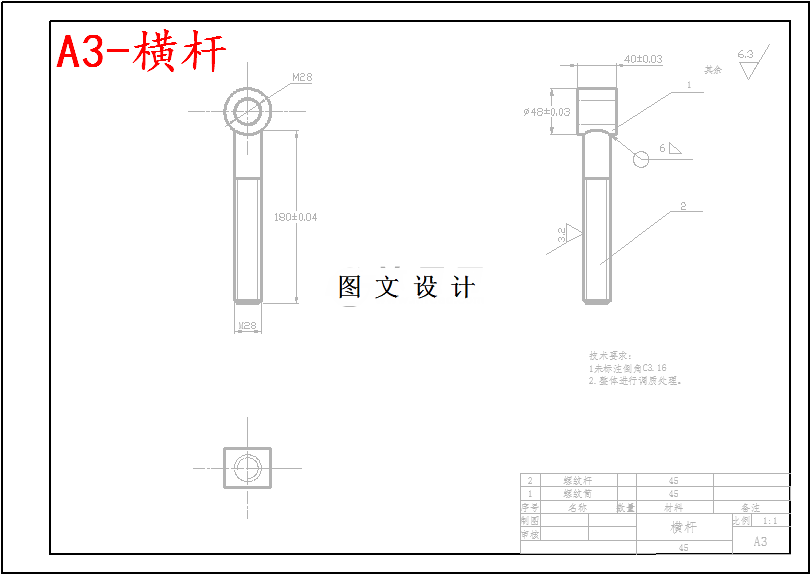

CAD版本图纸，共10张

摘要

拼装工装是液压支架生产的关键设备，它对液压支架生产制造水平起着至关重要的作用，直接影响生产规模、生产效率和生产质量。组合夹具是一种先进的工艺装备，它是由一套预先制造好的各种不同的形状、不同规格、不同尺寸、具有互换性、高耐磨性和高精度的标准元件组成，其结构灵活多变，适应性广，元件可长期循环使用，组合夹具分为槽系和孔系两个系列，随着科技不断发展，组合夹具的应用程度在机械行业得到了很大的提高，特别是近年来机械行业领域正朝着高精度、高质量、高效率、低成本方向发展，因此为了适应现代制造技术的发展，夹具的发展也达到了更高的领域，其由原来的专用夹具发展到组合夹具。孔系组合夹具是采用孔定位结构，克服了专用夹具性能单一缺点，采用模块化设计。组合夹具把专用夹具的设计、制造、使用、报废的单向过程变为组装、拆散、清洗入库、 再组装的循环过程。 可用几小时的组装周期代替几个月的设计制造周期，从而缩短了生产周期；节省了工时和材料，降低了生产成本；还可减少夹具库房面积，有利于管理。
