M5650-数控车床进给系统设计 下载积分：50　资料编号： M5650

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

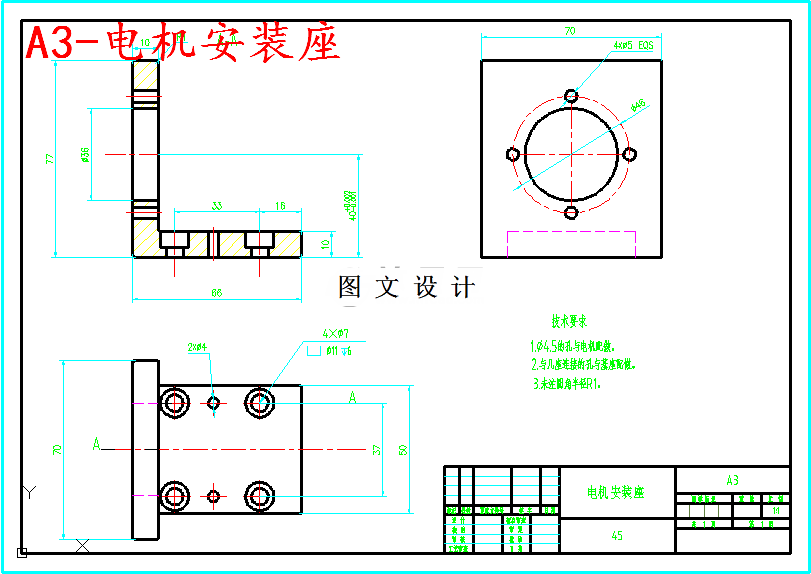

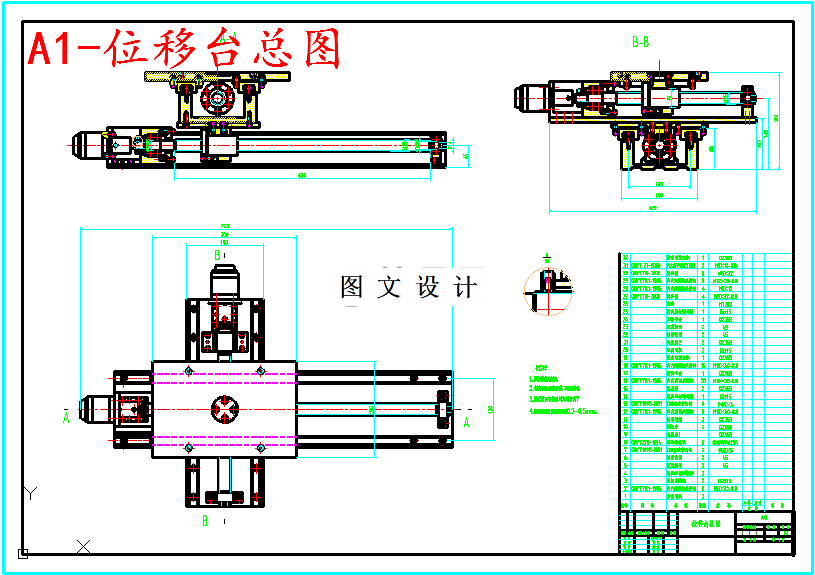

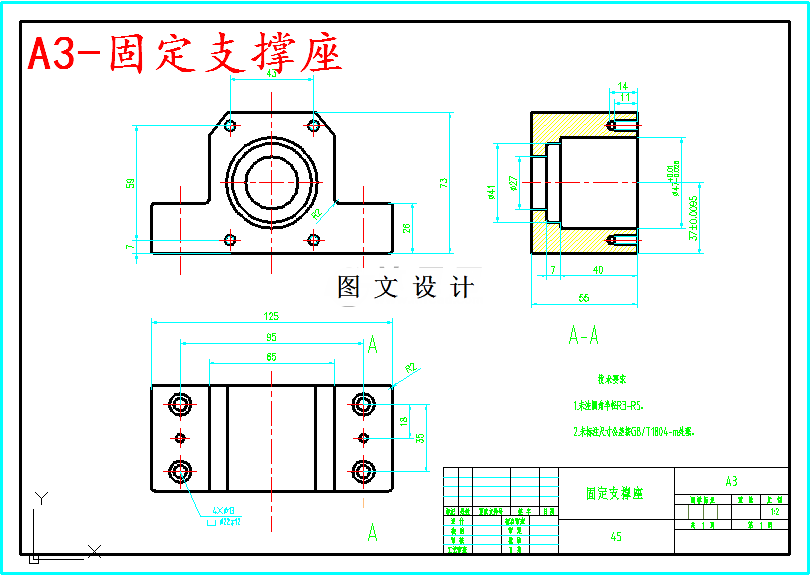

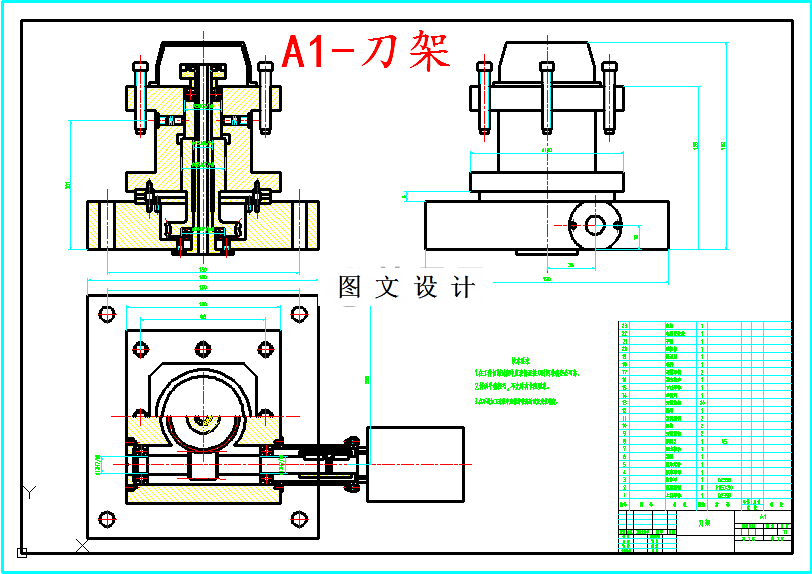

CAD版本图纸，共11张

摘要

数控车床进给系统是指能分别沿着X 向和Y向做进给运动的系统，是许多机电一体化设备的基本部件，如数控车床的纵—横向进刀机构、数控铣床和数控钻床的X-Y工作台、激光加工设备的工作台、电子元件表面贴装设备等。模块化的X-Y数控工作台，通常由导轨座、移动滑块、工作、滚珠丝杠螺母副，以及伺服电动机等部件构成。其中伺服电动机做执行元件用来驱动滚珠丝杠，滚珠丝杠螺母带动滑块和工作平台在导轨上运动，完成工作台在X、Y方向的直线移动。导轨副、滚珠丝杠螺母副和伺服电动机等均以标准化，由专门厂家生产，设计时只需根据工作载荷选取即可。控制系统根据需要，可以选取用标准的工作控制计算机，也可以设计专用的微机控制系统。该设计从确定小型数控车床的方案入手，设计进给系统的装配图和主要零件图。确定数控车床数控系统后，详细论述进给传动系统各组成部分，以及各部分的计算和选用。 646472
