M5714-汽车盘式制动器结构设计 下载积分：50　资料编号： M5714

作品包括:

Word版设计说明书1份

开题报告一份

外文翻译一份

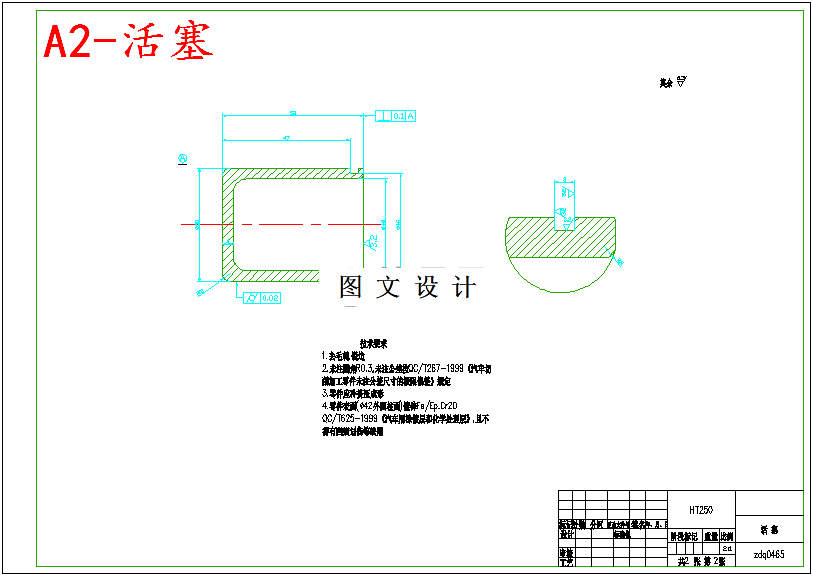

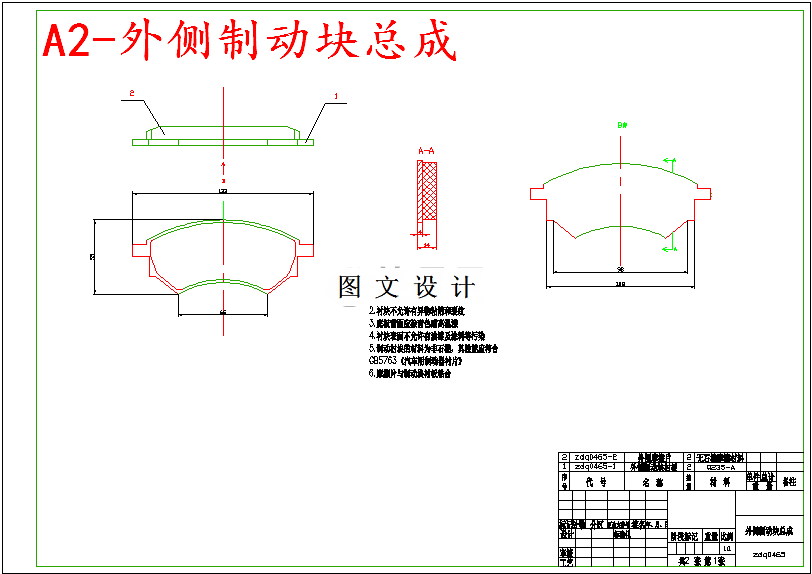

CAD版本图纸，共4张

摘要

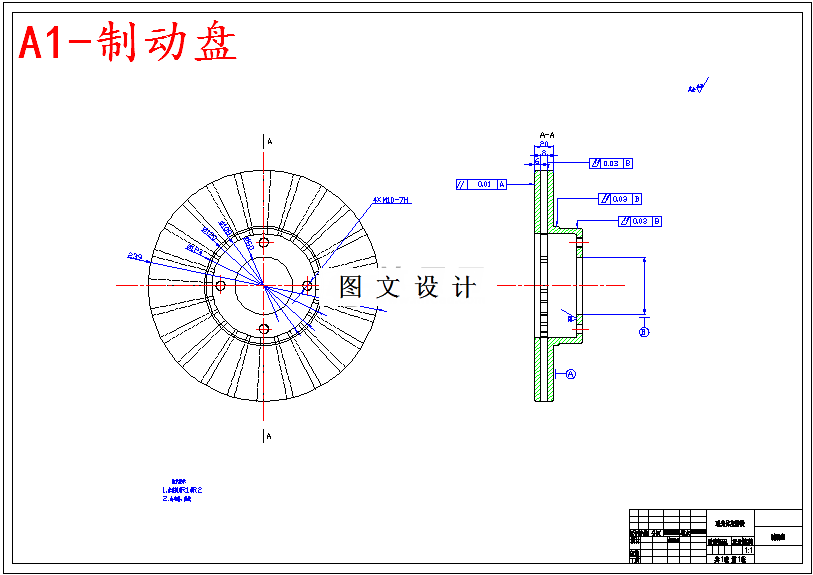

采用盘式制动器。要求对制动力、制动力分配系数、制动器因数等进行计算。对制动器主要零件，如制动鼓、制动蹄、摩擦衬片（衬块）进行结构设计和设计计算。制动盘一般由珠光体灰铸铁制成，或用添加Cr，Ni等的合金铸铁制成。其结构形式有平板形（用于全盘制动器）和礼帽形（见右图，用于浮动钳盘式制动器）。后—种的圆柱部长度取决于布置尺寸。制动盘在工作时不仅承受着制动块的作用的法向力和切向力，而且承受着热负荷。制动盘厚h对制动盘质量和工作时的温升有影响。为使质量小，制动盘的厚度不宜取得很打；为了降低温度，制动盘的厚度又不宜取得过小。制动盘可以做成实心的，或者为了散热通风的需要在制动盘中间铸出通风孔。一般实心制动盘厚度可取为10—20mm，通风制动盘厚度可取20—50mm，采用较多的是20mm—30mm.选取前实心制动盘厚度为h=16mm：后实心制动盘厚度为h=12mm。643112
