M5731-涡轮钻具串轴承支承节设计 下载积分：50　资料编号： M5731

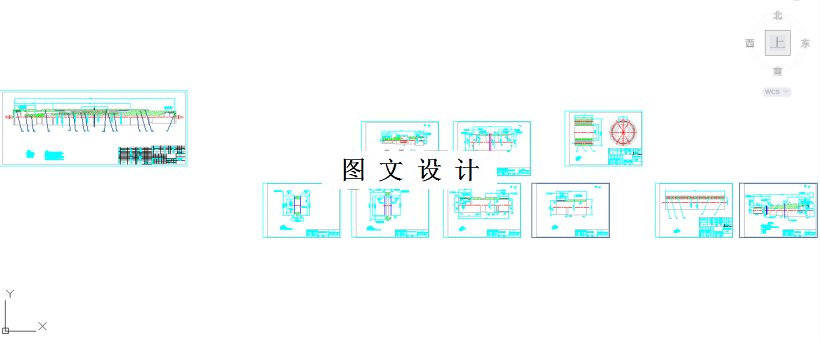

作品包括:

Word版设计说明书1份

PPT答辩一份

CAD版本图纸，共10张

摘要

高速涡轮钻具在近代钻井中的应用很广泛，是井下动力钻具的主体之一。它的工作特点是利用泥浆驱动钻头，使钻头钻进。涡轮钻具的涡轮节有独立悬挂和非独立悬挂两种式。非独立悬挂的主要特点是支承节单独作为一节来承受和传递轴向载荷。因此，支承节是影响涡轮钻具行程寿命的主要零部件。支承节的寿命主要是由推力轴承组来确定的，推力轴承组是支承节的主要组成部分，在工作的时候，主要承受轴向载荷，所受的载荷对轴承组的寿命有很大的影响，因此通过对推力轴承组的结构设计以及密封的选择，增大支承节的寿命，可以达到提高钻井速率的效果。本文的主要内容是对支承节内的推力轴承组、花键轴主轴、外壳和上下接头等结构进行设计和校核，选择合适的密封装置来减少系统的泄漏量，达到大涡轮钻具的钻进效率，提高行程寿命。
