M5769-异形垫片落料模设计-长39 下载积分：50　资料编号： M5769

作品包括:

Word版设计说明书1份

任务书一份

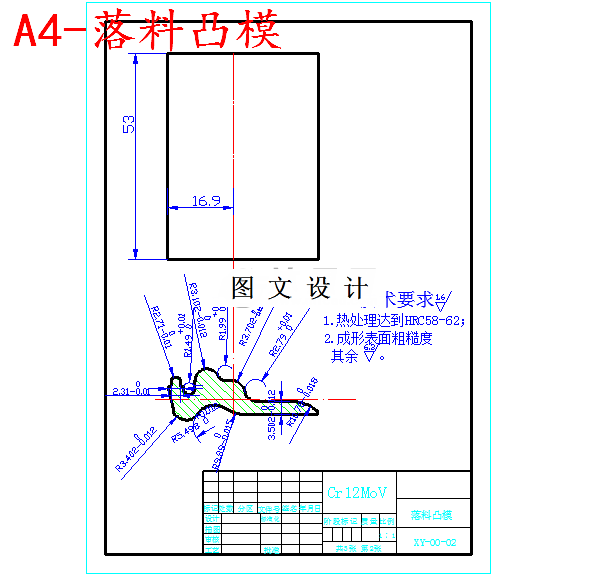

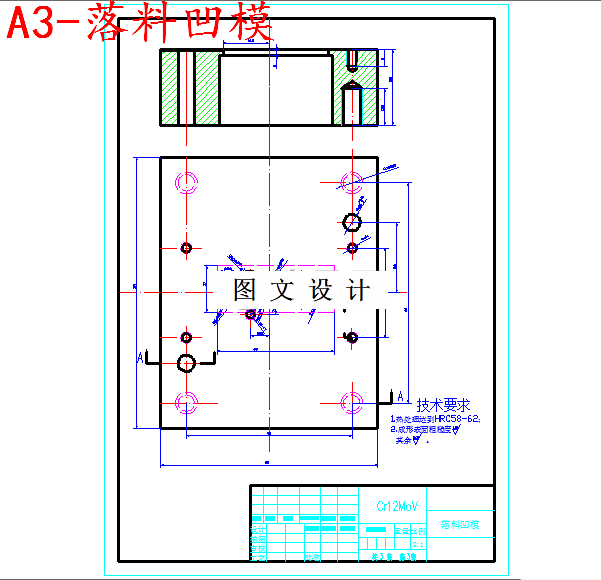

CAD版本图纸，共4张

摘要

技术要求 1.压力机为开式可倾工作台压力机； 2.模座的平行度小于0.8mm； 3.模柄的中心线对上模板的垂直度不大于0.8mm； 4.导柱距下模板的距离为1mm，导套距上模板的距离为1mm； 5.为了使润滑剂流入凸、凹模刃口侧面及模具活动部分，在压料板 以及顶板内外形口部，都带倒角，使涂在冲压材料表面的润滑剂受 压后，就能沿倒角流入模具，润滑模具活动部分； 6.模柄孔直径Φ30mm,深度50mm。； 7.螺钉和销钉都选择标准件，保证螺钉拧入深度大于1.5倍的直径。 说 明 本模具是一套落料模。采用手动送料的形式，当条料 从模具右方送进时，首先依靠固定挡料销12,导料板7 对条料进行定位后落料。零件从模具下方取出。
