M5774-流通阀限位器翻边模设计 下载积分：50　资料编号： M5774

作品包括:

Word版设计说明书1份

冲压工艺卡一份

任务书一份

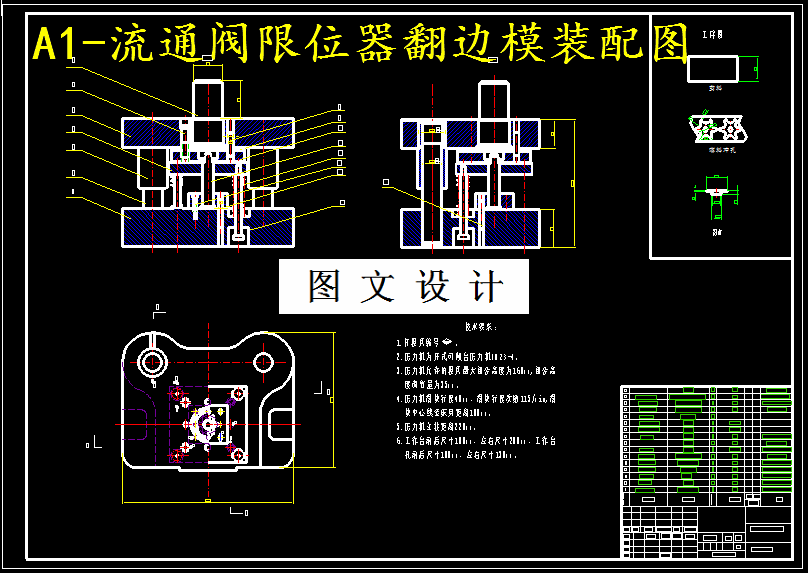

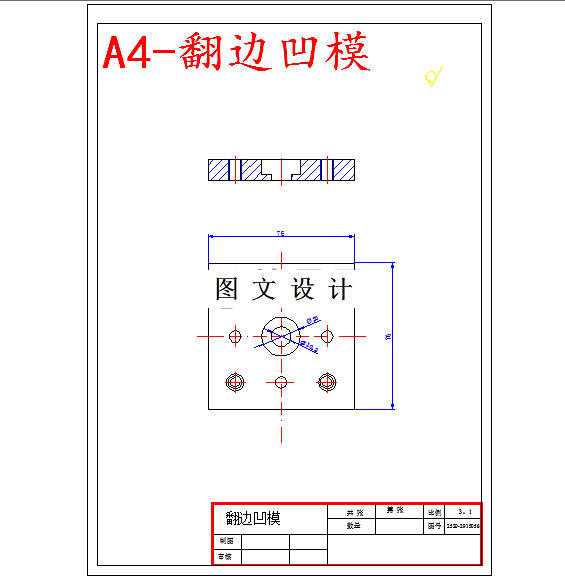

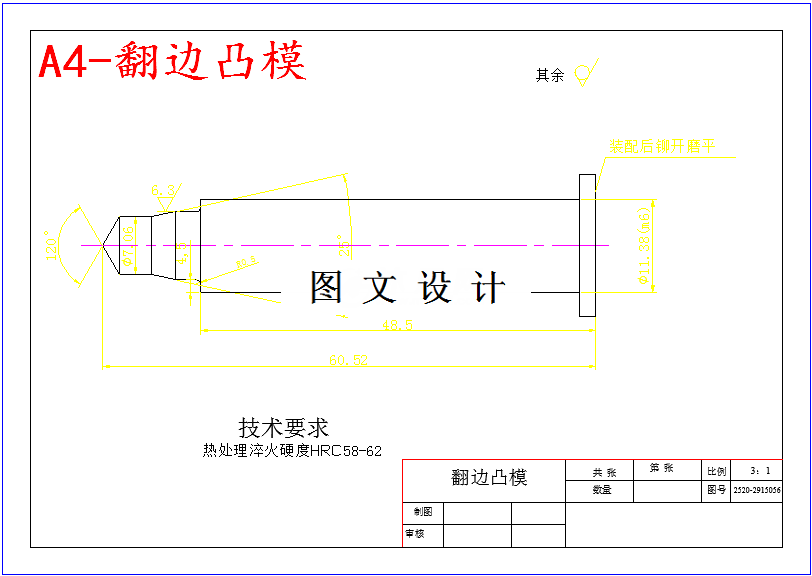

CAD版本图纸，共4张

摘要

由于冲裁件材料厚度为1.3mm，属于较薄材料，且冲裁件尺寸不大，用导正销定位时不易保证凸模强度，所以定位零件不用定位销。若采用侧刃定位，在工件尺寸不大的情况下又会极大地降低材料利用率，考虑到工件的尺寸精度要求不是太高，且落料—冲孔复合模已经可以在一定程度上保证精度要求。所以，可直接用挡料销对料进行定位和导向，不用导正销和侧刃装置。
