M5788-垫片冲孔翻边复合模设计-长126 下载积分：50　资料编号： M5788

作品包括:

Word版设计说明书1份

任务书一份

冲压工艺卡一份

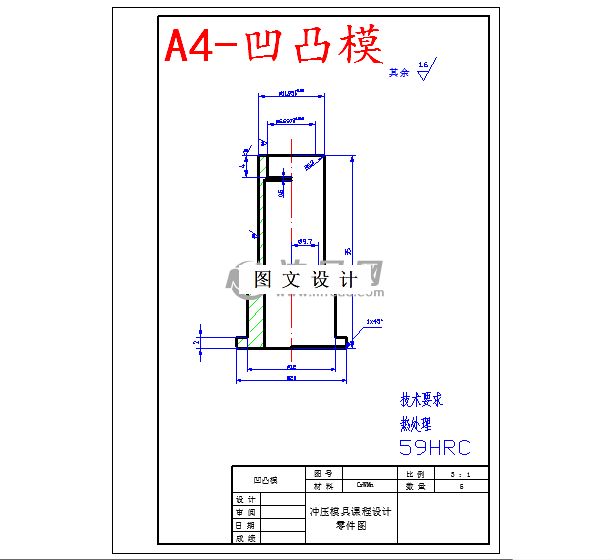

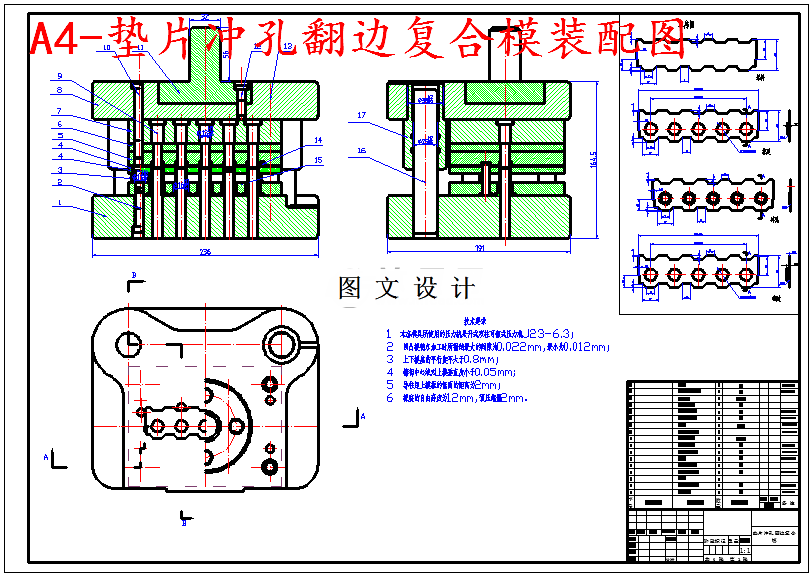

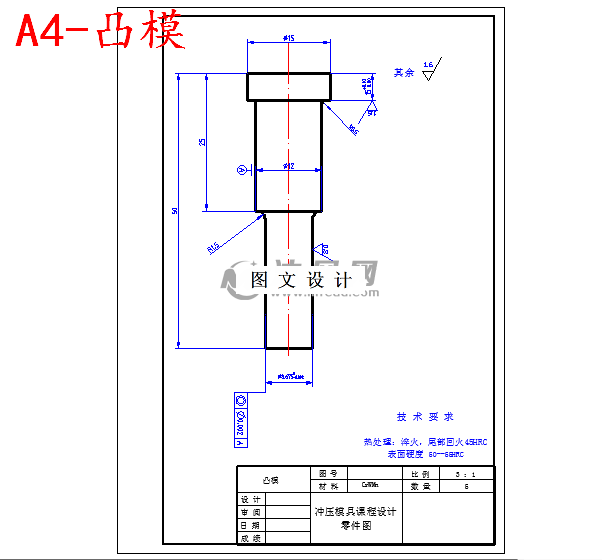

CAD版本图纸，共4张

摘要

冲压件的外轮廓形状是由凸凹直边构成的且横向对称的形状，且由五个对称部分组成，形状规则，是简单的外部轮廓。内部有圆筒，是规则的形状。所以该件的冲压工序应该有落料，拉延.通过后面的工艺分析和计算确定模具类型,该零件属于形状一般复杂的冲压件.另外，冲裁件轮廓图形上，直线与直线用圆弧过渡（圆弧半径在技术要求上注明）。这样不仅使模具制造简单，模具磨损慢，而且减少了模具制作工序，提高了生产效率。
