M5820-罩壳冲孔落料复合模设计 下载积分：50　资料编号： M5820

作品包括:

Word版设计说明书1份

任务书一份

冲压工艺卡一份

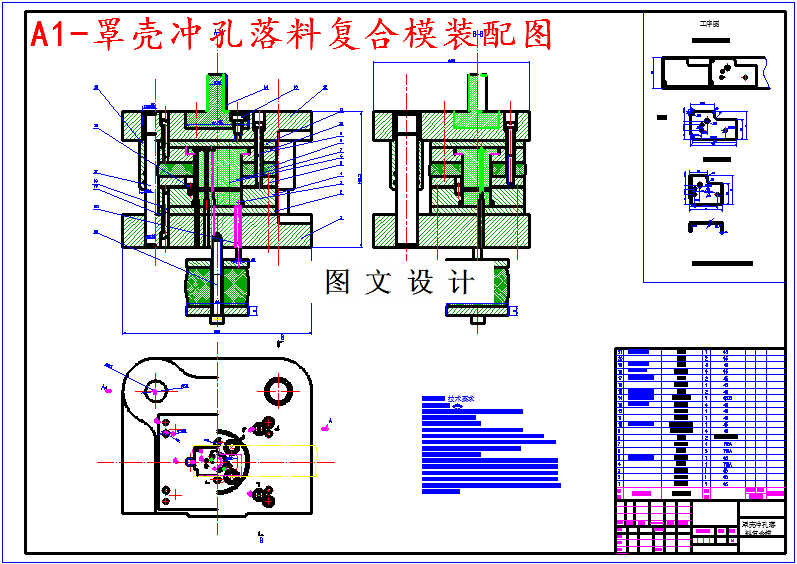

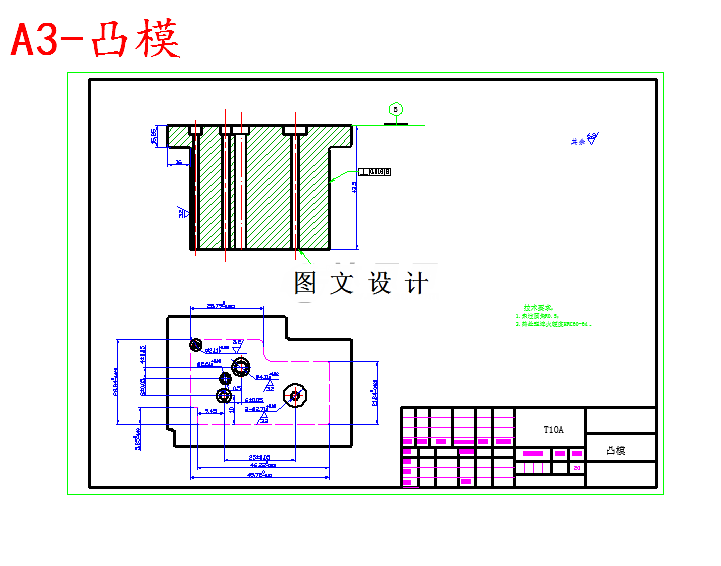

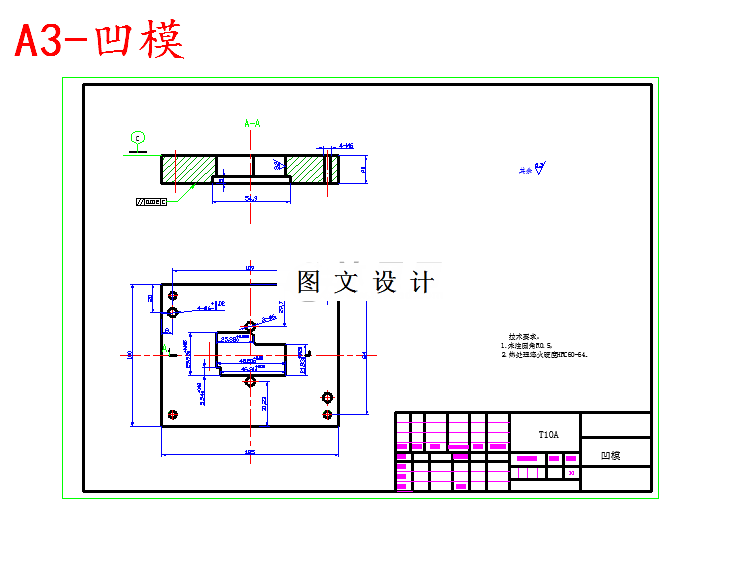

CAD版本图纸，共4张

摘要

该零件结构简单，采用落料、冲孔、弯曲工序即可完成零件的冲压成形。但对于有孔或有切口等的冲件，注意由于弯曲的作用特别容易引起或出现的尺寸误差。这时，最好是在弯曲之后再冲孔落料。本模具是一套冲孔落料复合模。采用手动送料的形式，当条料 从模具前方送进时，首先依靠初始挡料销和导料销的定位。上模向 下行程时由冲孔凹模与凸凹模配合完成冲孔工序，由落料凹模和凸 凹模配合完成落料工序。然后条料继续向前送进，这时由固定挡料 销,导料销对条料进行定位后落料。冲孔废料从模具下方取出，零件 从模具上方取出。
