M5823-弹簧座片拖拽装置冲孔落料复合模设计-长110 下载积分：50　资料编号： M5823

作品包括:

Word版设计说明书1份

任务书一份

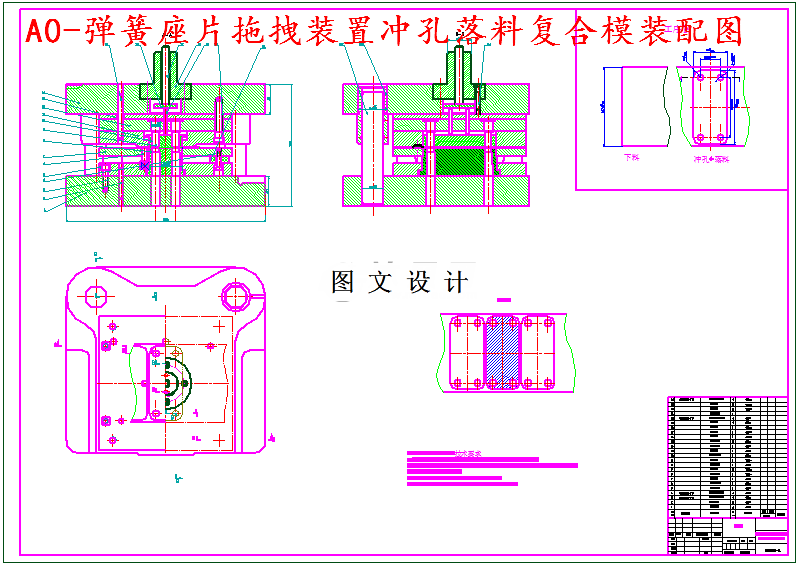

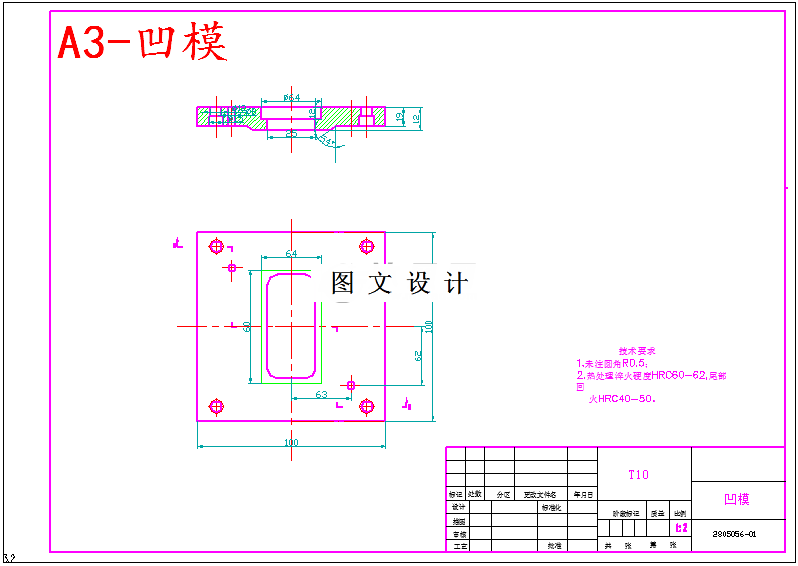

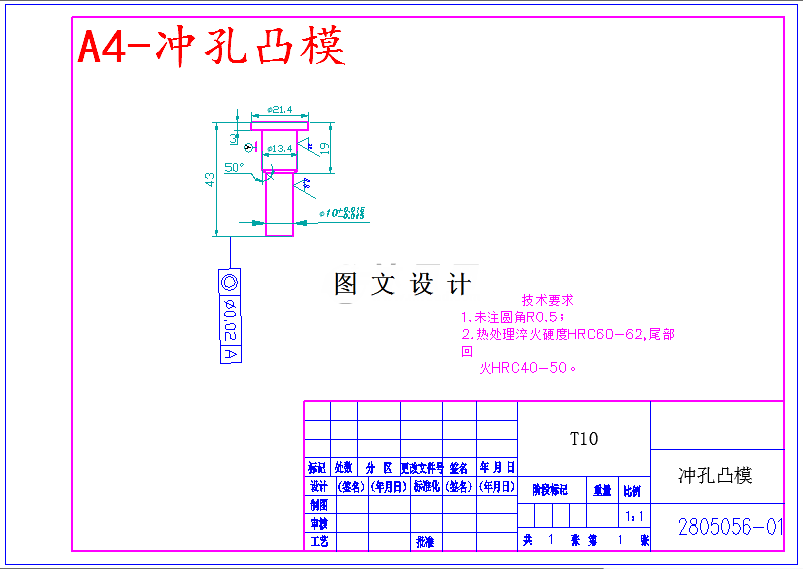

CAD版本图纸，共5张

摘要

零件厚度0.3mm，外形较复杂，内有圆孔。需冲孔、落料两道基本工序。尺寸精度定为IT13级，零件图上的尺寸，除了总长度尺寸、孔的定位尺寸和孔的直径尺寸标有偏差外，其余尺寸均未标注公差，属自由尺寸。可按IT13级确定工件的公差。由于该零件为批量生产，故适合用的模具类型有复合模、多工位自动级进模或自动模。根据方案分析比较的情况，本设计选用连续模。模架选用后侧导柱模架，导柱安装在后侧，左右送料，操作比较方便。
