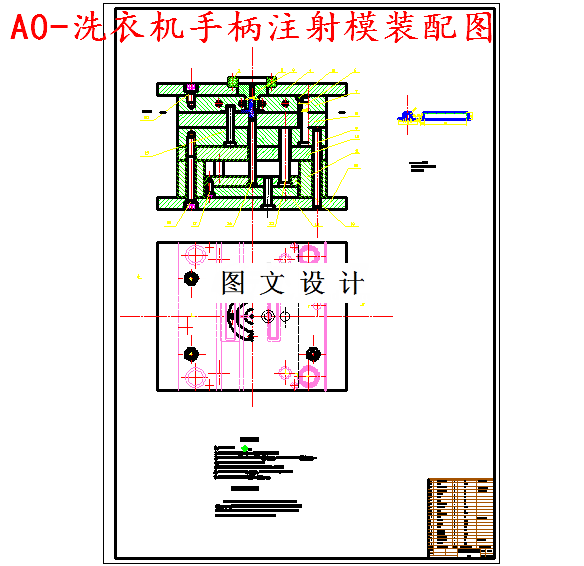

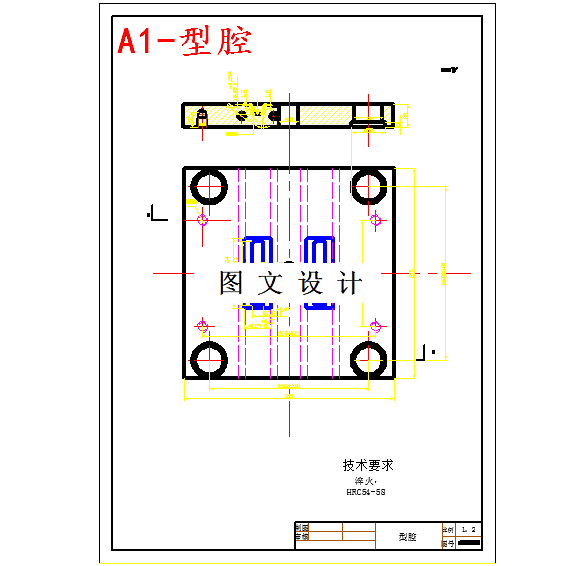

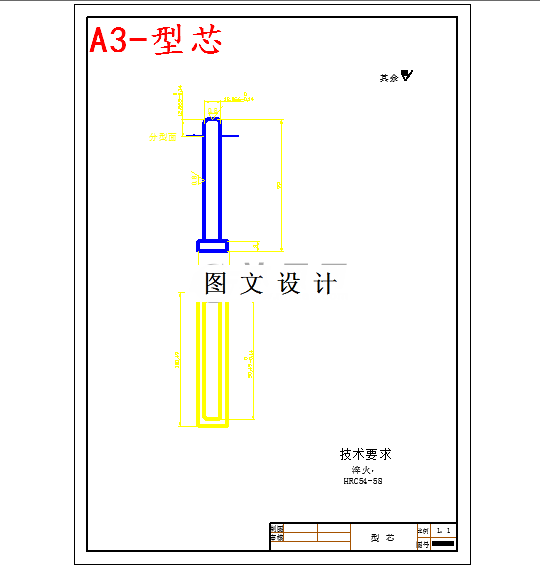

M5848-洗衣机手柄注塑模具设计 下载积分：50　资料编号： M5848

作品包括:

Word版设计说明书1份

CAD版本图纸，共4张

摘要

塑件形状：该制件为洗衣机手柄，最大外形尺寸为105mm，壁厚为2.5mm，总宽为41mm，总高为15mm，，形状为方形壳体。为了不影响塑件的外观，故采用矩形侧浇口，采用单分型面，基于分型面的选择原则，分型面可以选择在手柄壳的顶面。考虑到塑件的尺寸，在此采用一模两腔。采用带Z形头拉料杆的冷料穴，这是一种较为常用的冷料穴，其底部作成钩形。塑件成型后，穴内冷料与拉料杆的钩头搭接在一起，拉料杆固定在推杆固定板上。取塑件时须朝钩头的侧向稍许移动，即可将塑件与凝料一起取下。
