M5871-罩盒注射模设计（一模一腔）-长60 下载积分：50　资料编号： M5871

作品包括:

Word版设计说明书1份

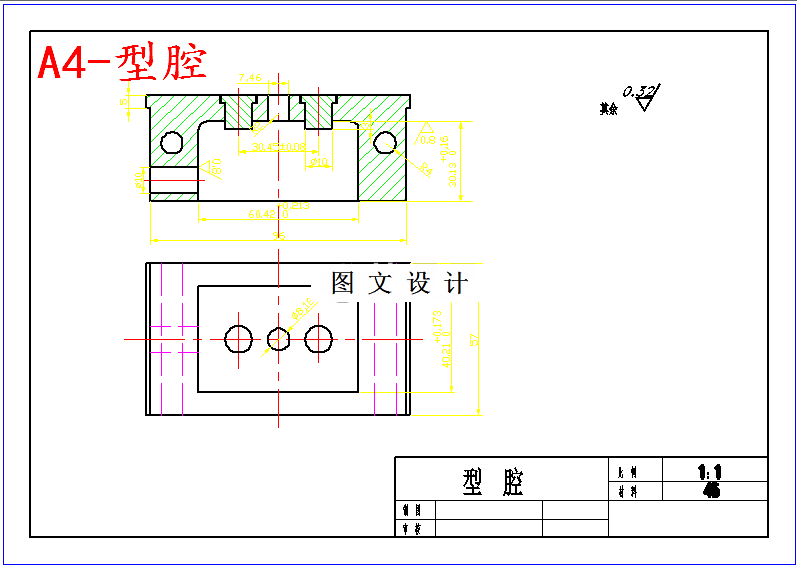

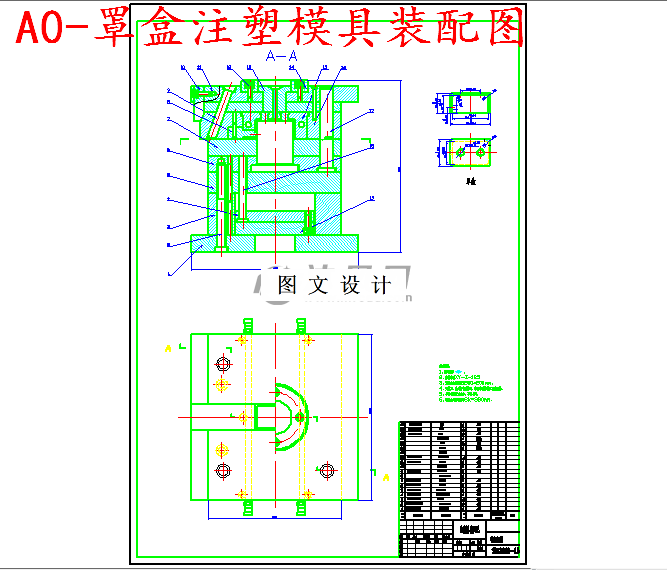

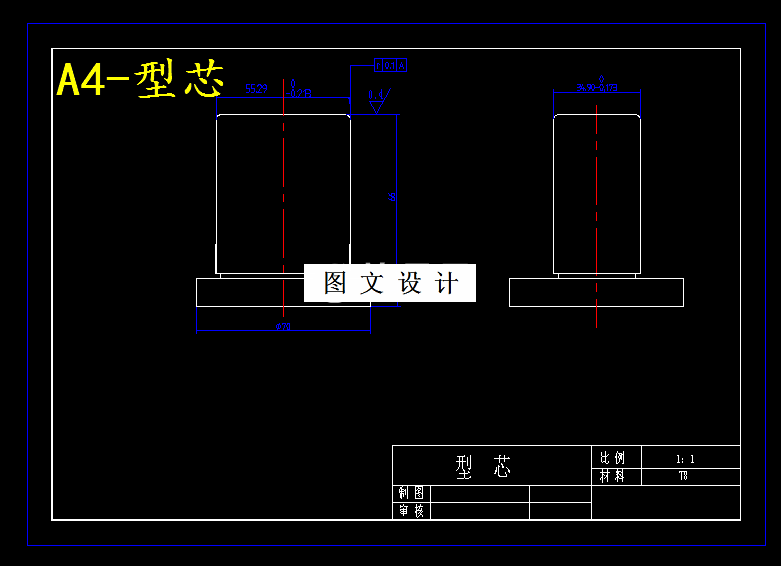

CAD版本图纸，共5张

摘要

塑件的结构分析如下：a:该塑件外形是圆形类零件有侧孔。b:成形工艺分析如下：精度等级采用一般精度等级四级精度。脱模斜度，该塑件壁厚约为2mm，塑件凹模40，凸模为35，pp流动性好，该塑件在进行塑件设计时已经充分考虑了上述原则，分型时进行侧向抽芯分型和轴向抽芯。第一分型面与开模方向垂直，第二分型面与塑件推出方向平行。当塑件分型面确定后，就需考虑采用是单型腔还是多型腔，一般来说，大中型塑件和精度要求高的小型腔塑件优先采用一模一腔的结构，此结构采用一模一腔结构。
