M5924-离合器轴承外罩工艺编制及模具设计-长104 下载积分：50　资料编号： M5924

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

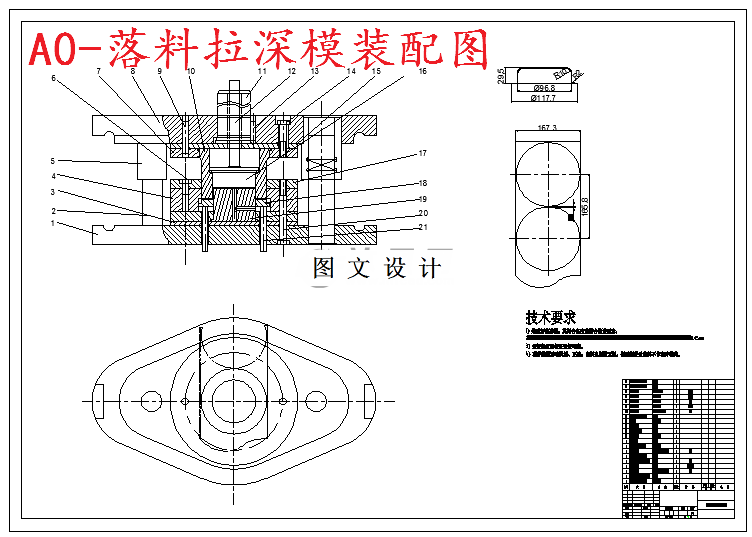

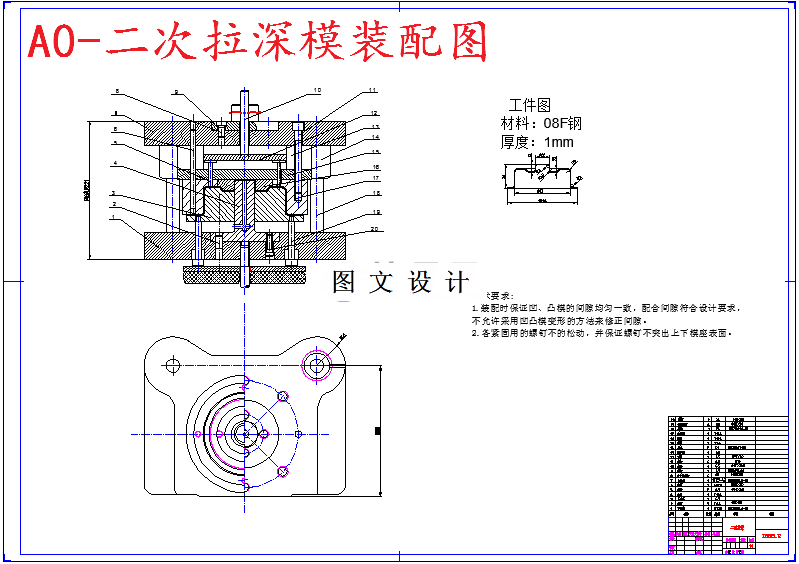

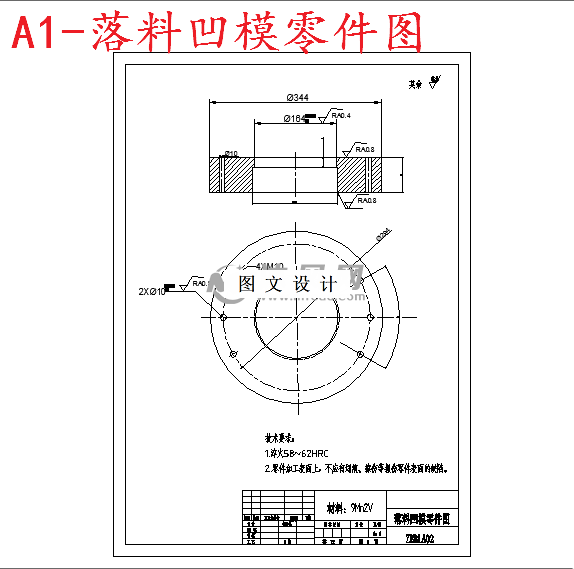

CAD版本图纸，共12张

摘要

本设计主要根据给定的离合器轴承外罩零件图及其技术要求，进行该工件冲压工艺设计以及所用的冲压模具图设计。 涉及的工件主要采用的工序为落料、拉深、冲孔、切边，先设计三种工艺方案，进行比较分析，最后确定其中一套最为合理的方案进行详细的分析其工艺过程。需要对各工序的工艺尺寸进行计算，有毛坯尺寸、拉深极限、拉深力、冲孔力计算等。并设计冲压模具总装配图和模具零件图，采用CAD计算机绘图软件进行绘制。
