M5930-L形落料件的冲压工艺及模具设计-长50 下载积分：50　资料编号： M5930

作品包括:

Word版设计说明书1份

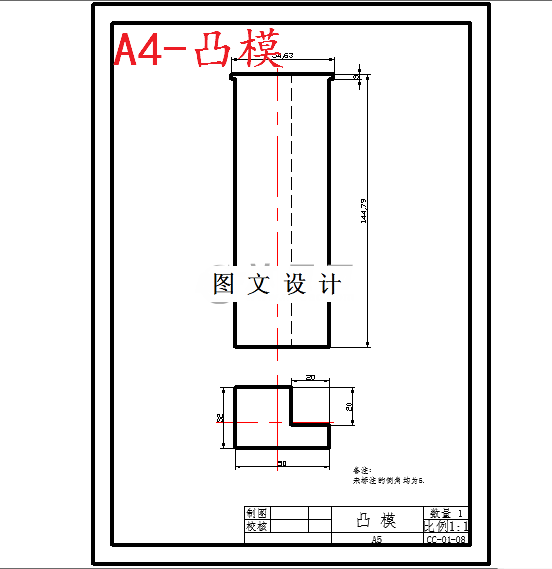

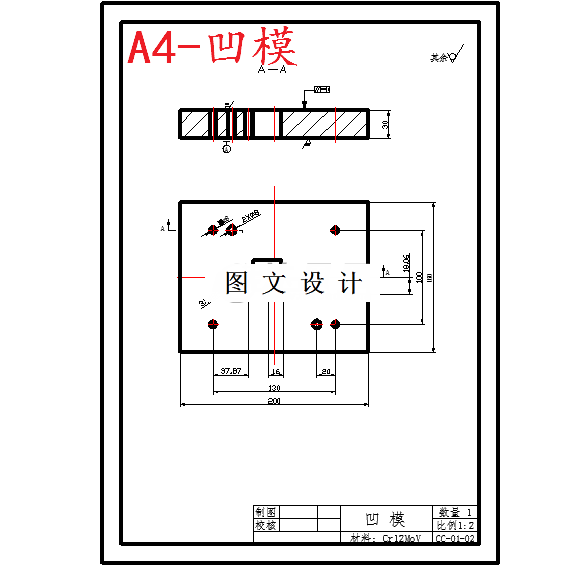

CAD版本图纸，共9张

摘要

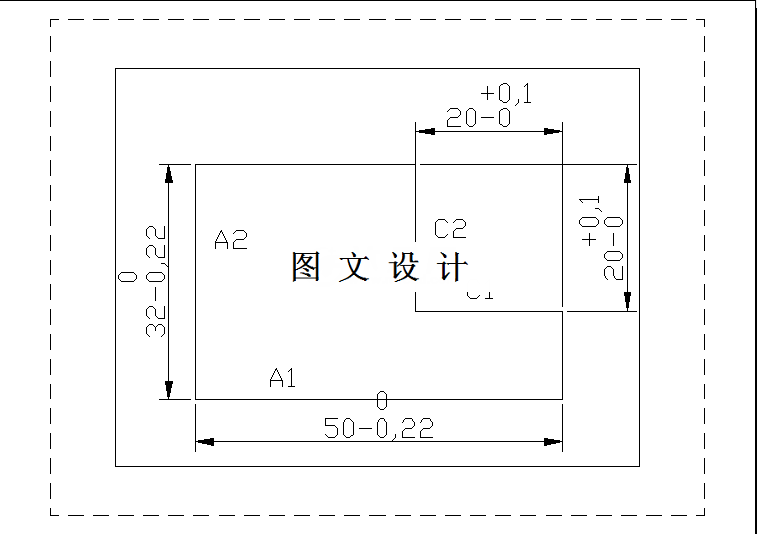

根据给定形状和尺寸（包括名义尺寸和公差）的一个“L”形金属工件，长度的名义尺寸L＝ 42mm ，宽度的名义尺寸W＝31mm ， 进行弹性卸料的落料模的冲压模具设计。本设计采用单一冲裁工序，操作简单。落料件材料采用Q235冷轧板，Q235冷轧板是中碳结构用钢板, 屈服强度为235MPa，抗拉强度大于400MPa，强度较高,具有良好的综合性能，适合冷冲压，在表面和强度均有较高要求时使用。由于这次设计的冲压工件为L型，工件结构简单，名义尺寸分别为L×W×H＝48×34×1.5mm，属中小型工件，工件的尺寸公差为41，31，20和20，精度要求较高。
