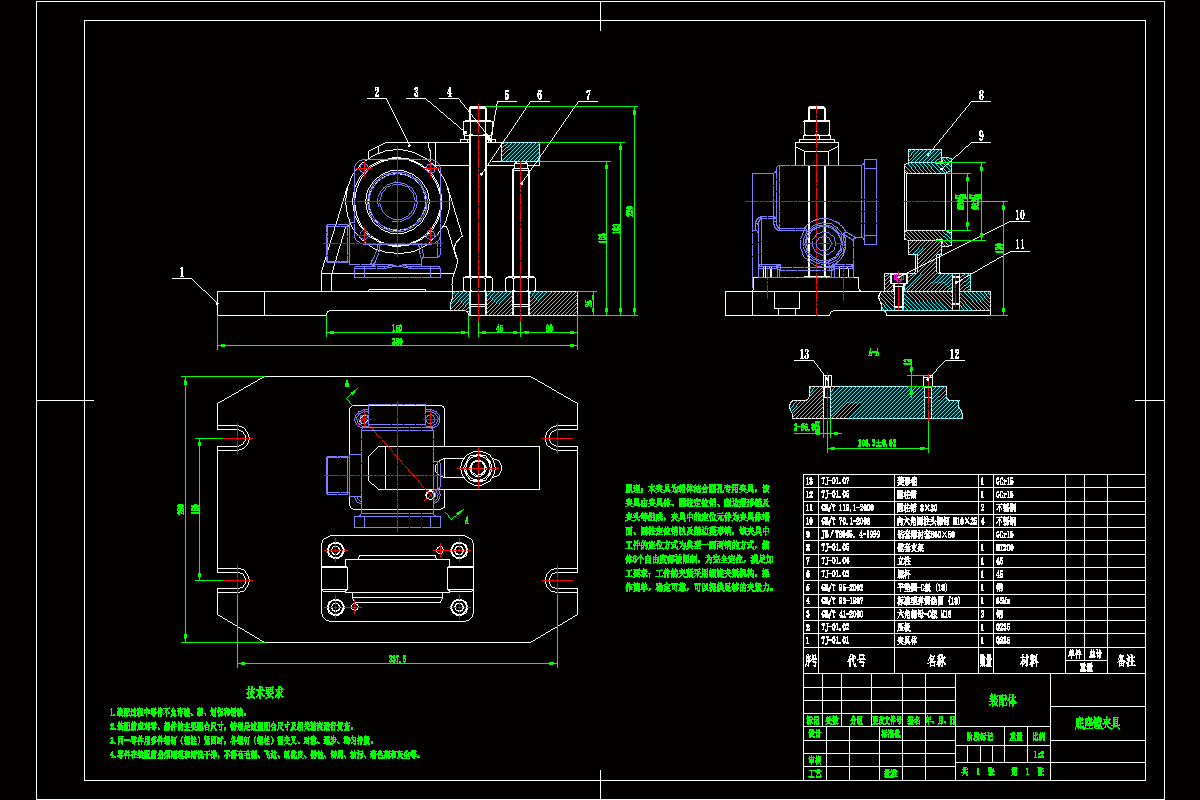

M7299-底座零件加工工艺规程及镗孔夹具设计[含SW三维图] 下载积分：50　资料编号： M7299

作品包括:

Word版设计说明书1份，共22页

工序卡15张

工艺过程卡1张

CAD版本图纸，共5张

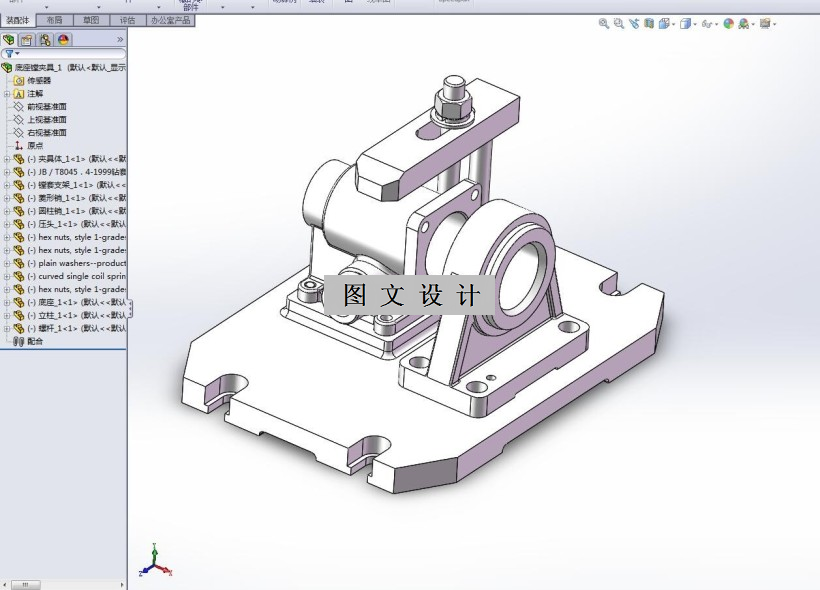

SW三维图一套

摘要

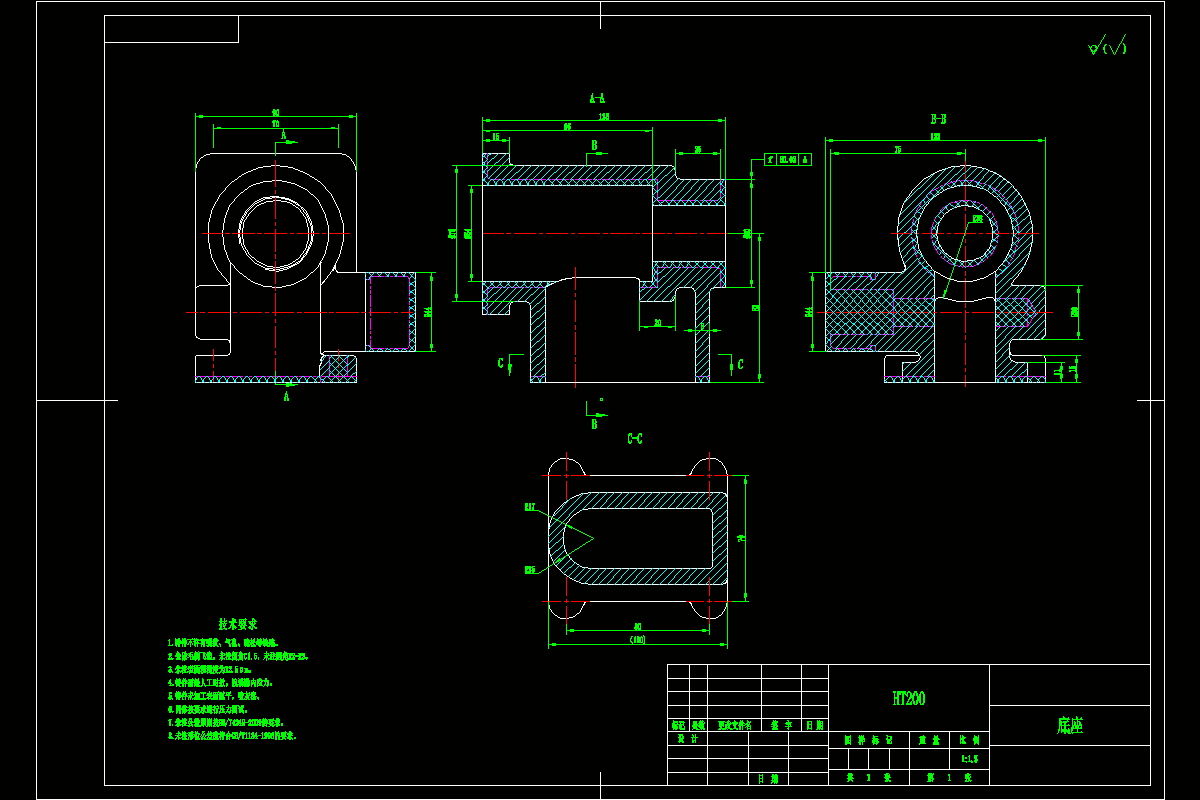

课题是底座零件的机械加工工艺及夹具设计。从图纸中可以清楚的知道，底座是传动型零件的箱体，通常是被铸造成灰铸铁，它必须有很强的刚度以及强度来抵抗它的传动系统引发的振动。需要正确的解决在加工的程序里零件的定位和夹紧跟工艺路线的布置和工艺尺寸大小的确定等一系列因素，然后设计出专用的夹具来确保零件的质量。这种设计是必须要培养自主学习以及自我创新的能力。所以这种设计是全面和实用的，涵盖广泛的知识。 因此，我们不仅要关注设计中的基本概念，也需要关注生产实践。把理论和生产实践结合起来，我们才能完成好这次的设计。

关键词：底座；工艺；夹具556929
