M7579-铝合金细长轴加工工艺及钻孔夹具设计 下载积分：120　资料编号： M7579

作品包括:

Word版设计说明书1份，共36页，约10000字

工序卡9张

工艺过程卡1张

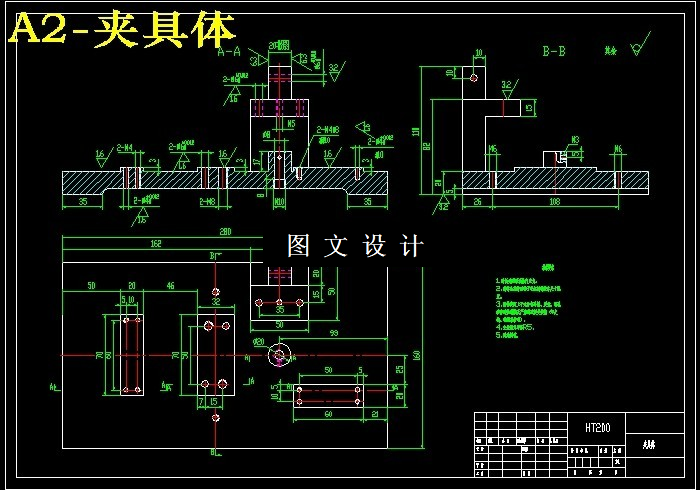

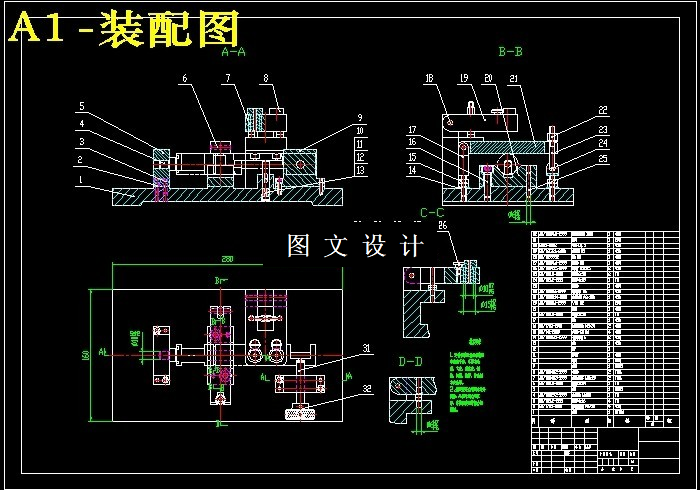

CAD版本图纸，共4张

摘要

本课题研究的零件是铝合金细长轴，通过查阅资料，制订零件的工艺过程卡，再根据《机械制造工艺设计简明手册》，制订出各加工表面的加工方案和毛坯余量。 铝合金细长轴夹具有许多种，在这里设计一套钻2-Φ3.2孔、锪2-Φ10孔夹具来举例说明，夹具以固定V型块、A型支承钉和定位销来定位；以六角螺母、圆垫圈、螺柱、铰链压板、活动螺栓和带肩六角螺母等组成的夹紧机构夹紧工件；并以快换钻套、衬套和钻模板等组成的组成的导向机构来引导钻头对中。 此次所设计的内容比较多，它集专业课、基础课知识于一体，是在学习完机械制造工艺学（含机床夹具）、机械设计基础、机械制图、计算机绘图、工程力学等全部专业课的基础上进行的，是对我们所有课程的一次综合性的复习，业师理论联系实际的练习，为今后走上工作岗位打下台阶，因此我们必须以严谨、认真务实的态度对待这次设计，把设计做好392646
