M8413-MQ2533门座起重机臂架结构设计 下载积分：50　资料编号： M8413

作品包括:

Word版设计说明书1份

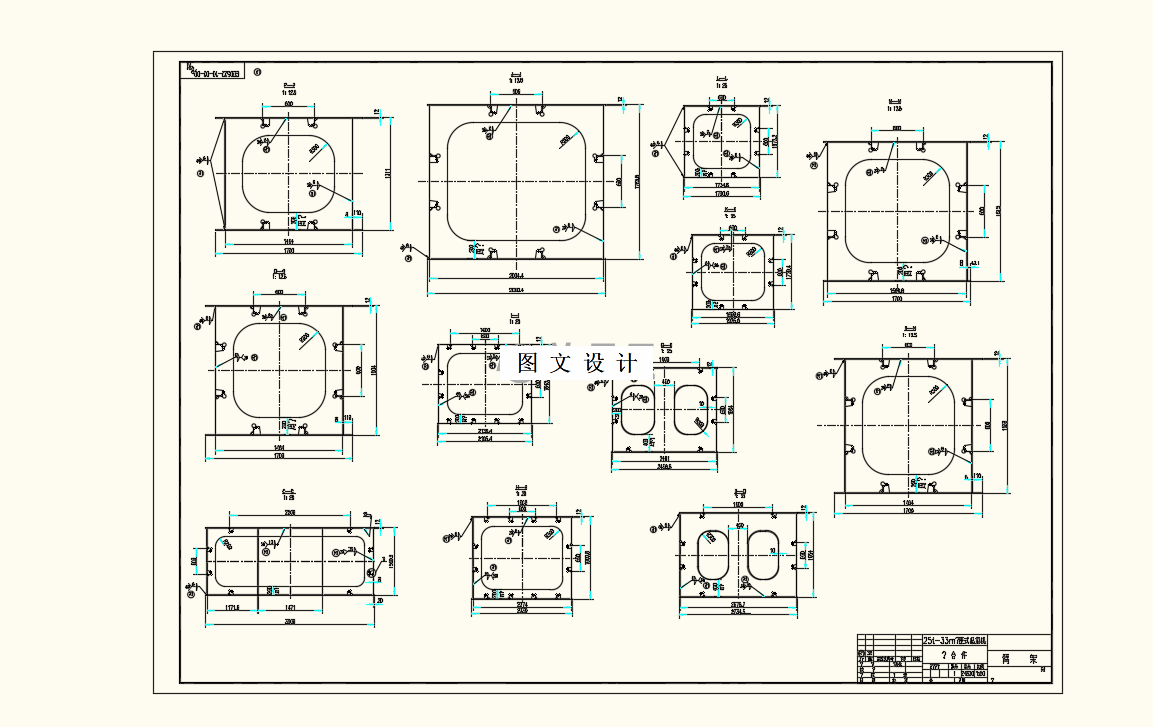

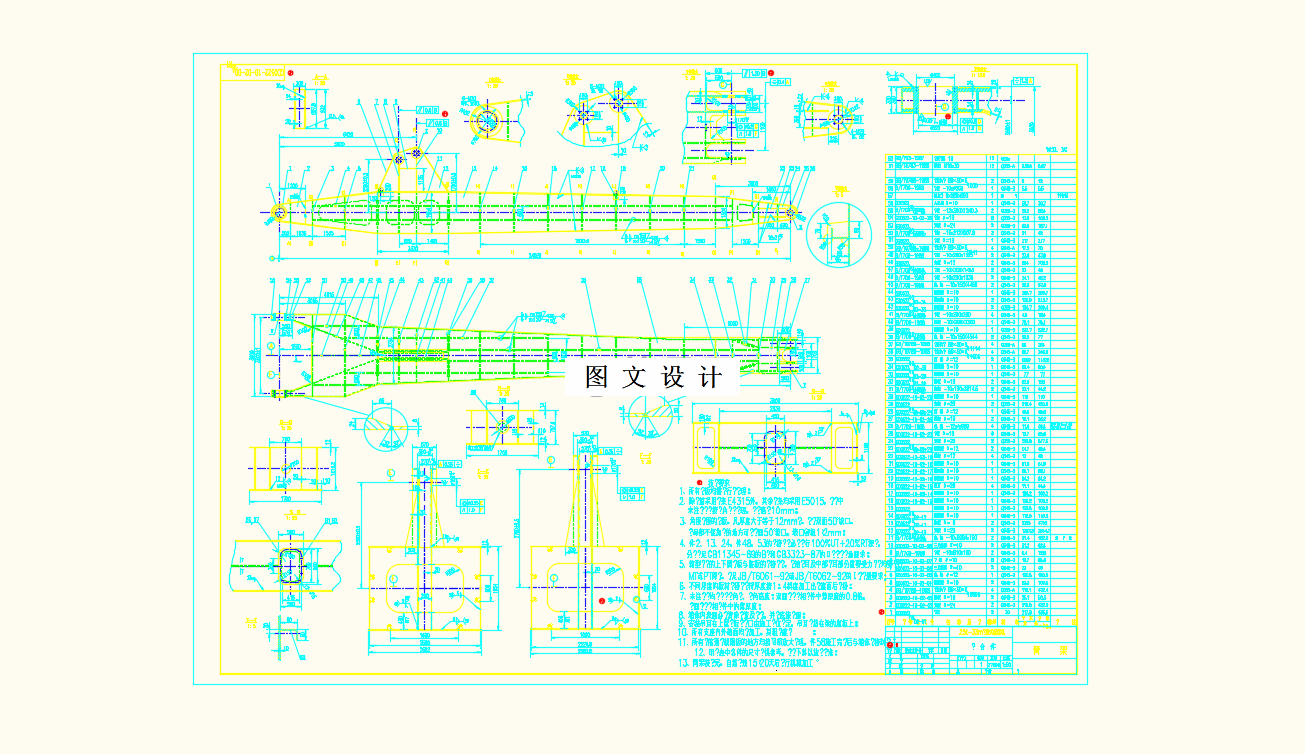

CAD版本图纸，共3张

摘要

本文主要介绍MQ2533门座式起重机总体设计的相关过程，内容包括门座起重机四大机构、结构形式的计算和确定、吊重水平位移补偿系统的设计、臂架自重平衡系统的设计、轮压计算、抗倾覆稳定性验算等等，使用SolidWorks建立臂架结构的模型，用ANSYS软件对臂架结构进行应力分析。 起重机的总体设计根据给定的基本参数，运用Excel辅助设计水平位移，对重平衡系统，载荷组合，轮压和抗倾覆稳定性，利用Excel表格中的相关公式及程序，节省了很多时间。
