Z1614-双层家庭立体车库设计 下载积分：50　资料编号： Z1614

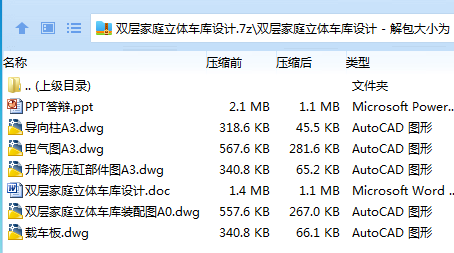

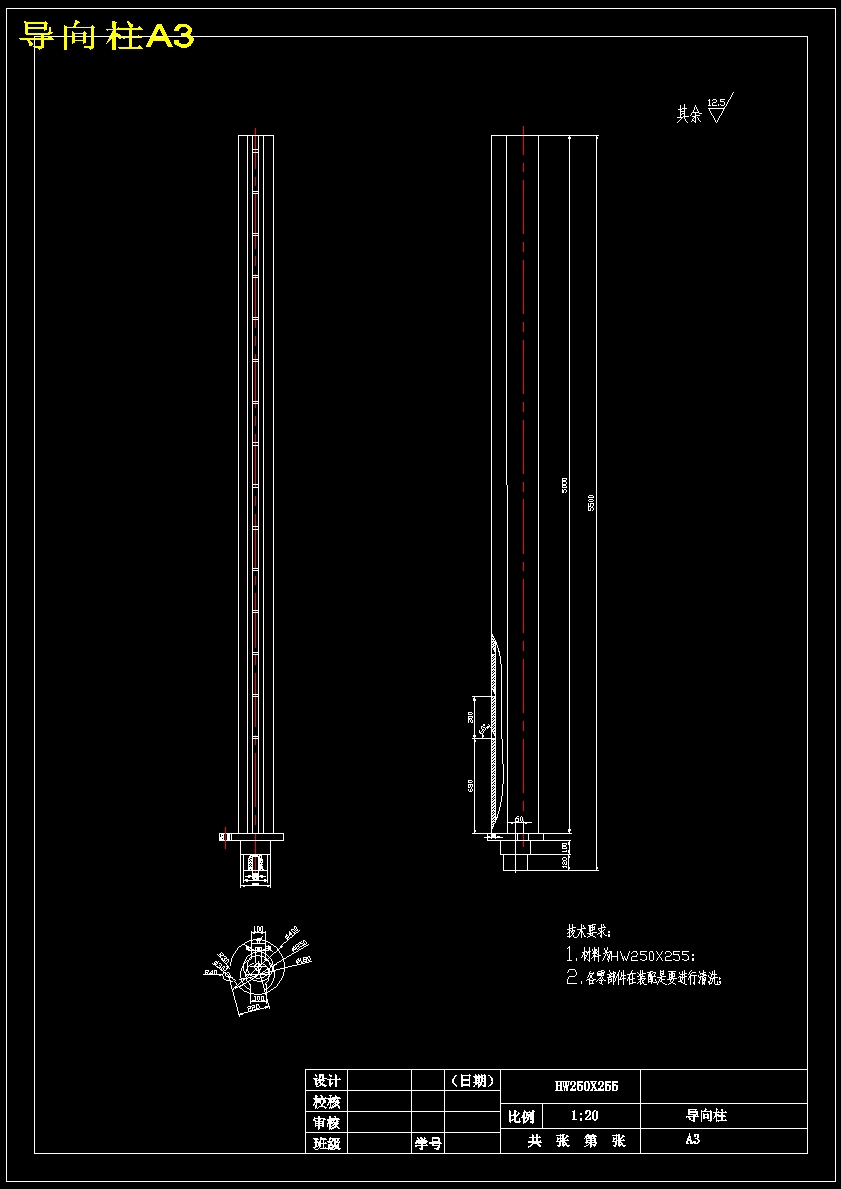

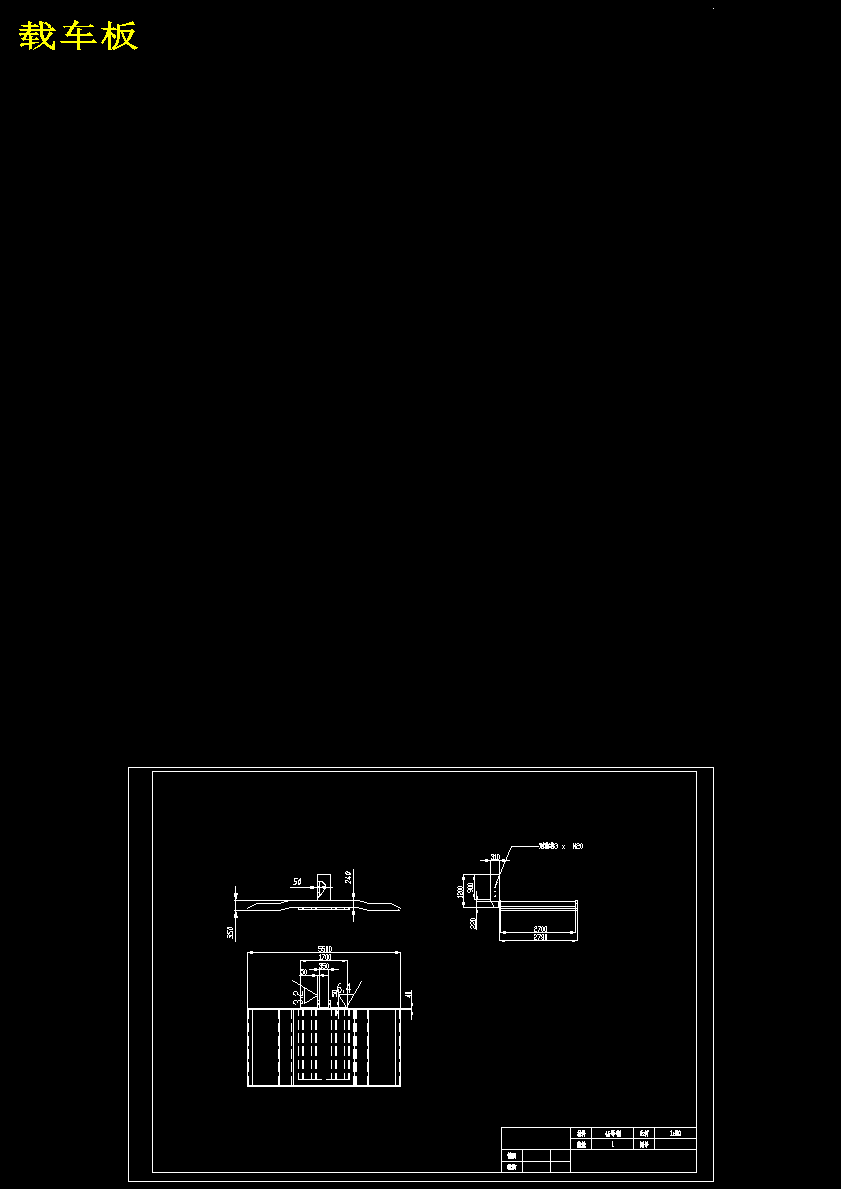

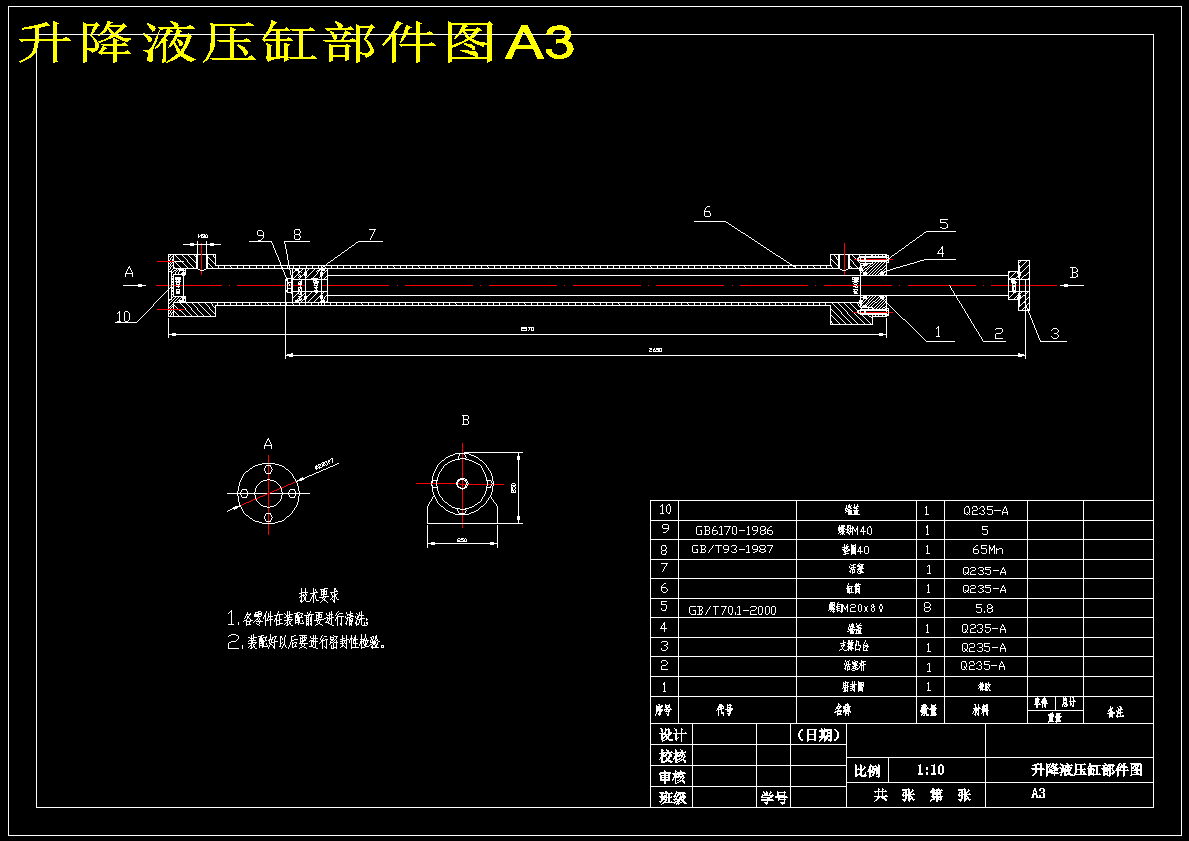

作品包括:

Word版设计说明书1份，共36页，约16000字

PPT答辩一份

CAD版本图纸，共5张

摘要

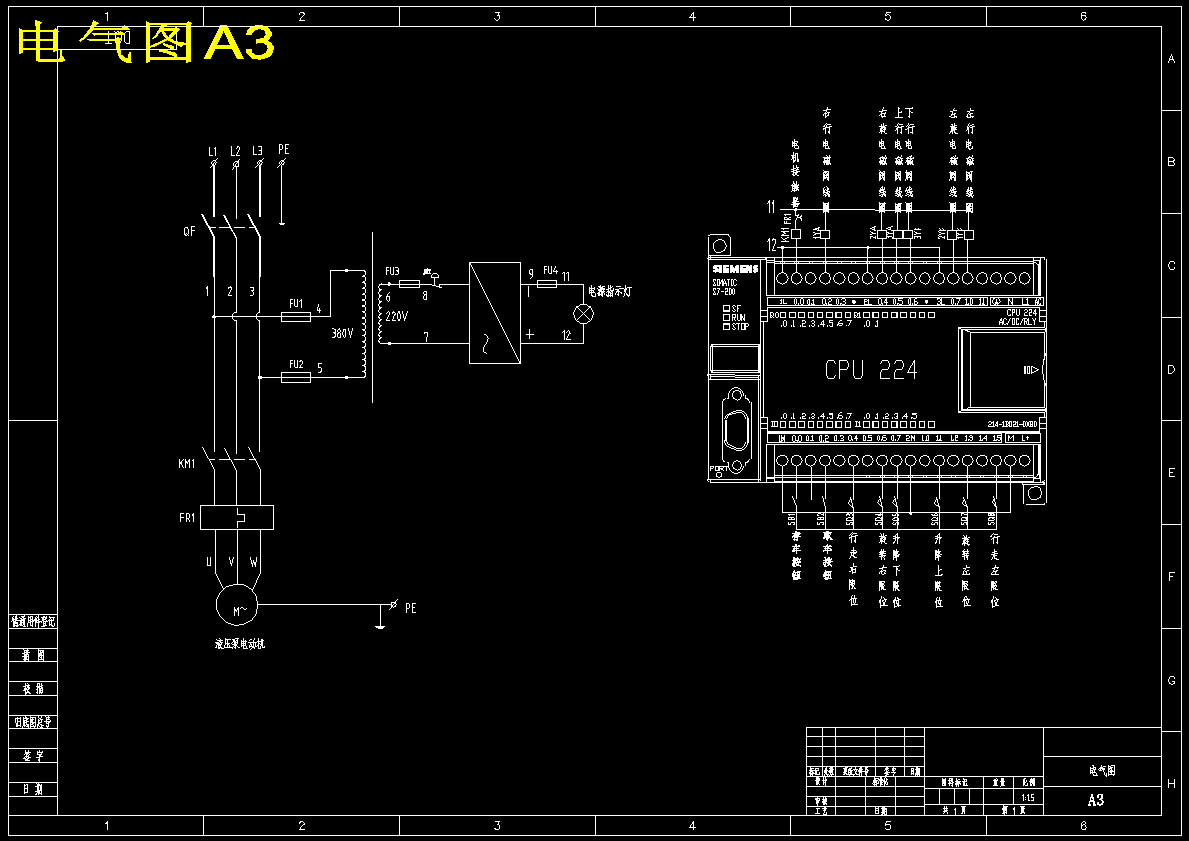

小区内车辆乱停乱放引发邻里矛盾，阻碍城市经济发展。而双层家庭立体车库是解决此问题的有效措施之一。本设计首先确定确定总体方案，经过各立体车库类型的研究及比较，选定无避让式立体车库作为总体设计方案。其后确定立体车库工作流程。对升降机构、横移机构及旋转机构的传动方式进行选择，第二步对三个机构主要零部件进行具体的设计计算校核工作。第三步对液压系统进行设计，绘制了液压系统原理图并对液压系统主要的部件进行选型。最后对立体车库的控制系统进行主体设计，绘制了控制系统工作流程图以及PLC接线图及I/O口地址分配表。

关键词 家庭双层，三维立体，智能车库

目       录

摘要 I

Abstract II

1 绪论 1

1.1 研究背景及意义 1

1.2 国内外发展现状 2

1.3 论文研究的主要内容 3

1.4 本章小结 3

2 双层家庭立体车库总体方案设计 4

2.1 机械结构方案选择 4

2.2 工作流程及相关参数的确定 6

2.3 双层家庭立体车库传动方式设计 6

2.3.1 升降机构传动方式设计 6

2.3.2 横移机构传动方式设计 7

2.3.3 旋转机构传动方式设计 8

2.4 本章小结 9

3 主要零部件设计与计算 9

3.1 立柱的设计 10

3.2横移机构设计 11

3.2.1 液压马达的选型 12

3.2.2 链的选型 12

3.3 升降机构设计 12

3.3.1 液压缸设计 12

3.4 旋转机构设计 15

3.5 载车板设计 16

3.6 本章小结 17

4 液压系统设计 18

4.1 液压系统原理图设计 18

4.2 液压泵的选型 18

4.3 泵用电机的选型 19

4.4 相关液压阀的选型 20

4.4.1 三位四通换向阀 20

4.4.2 单向阀 20

4.4.3 调速阀 20

4.5 油箱的设计 21

 4.6 液压辅件的设计 22

4.6.1 管件 22

4.6.2 管接头 22

4.7 本章小结 22

5 双层家庭立体车库控制系统的设计 23

5.1 控制系统的要求 23

5.2 控制系统总体设计方案 23

5.2.1控制方案的选择 23

5.2.2控制系统流程图 26

5.3 PLC概述 26

5.3.1 PLC简介 26

5.3.2 PLC选型 27

5.4 I/O口接线表 28

结论 29

致谢 30
