M8727-卧式加工中心Z向传动系统设计（辅助装置） 下载积分：50　资料编号： M8727

作品包括:

Word版设计说明书1份

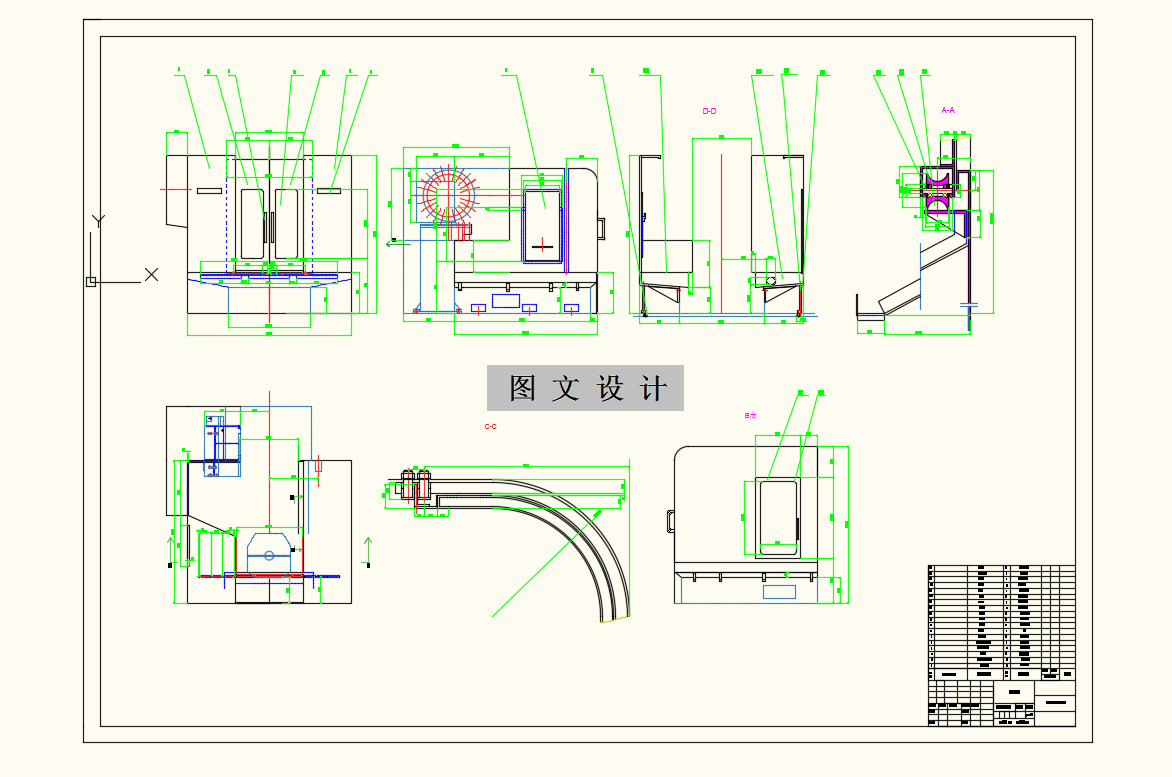

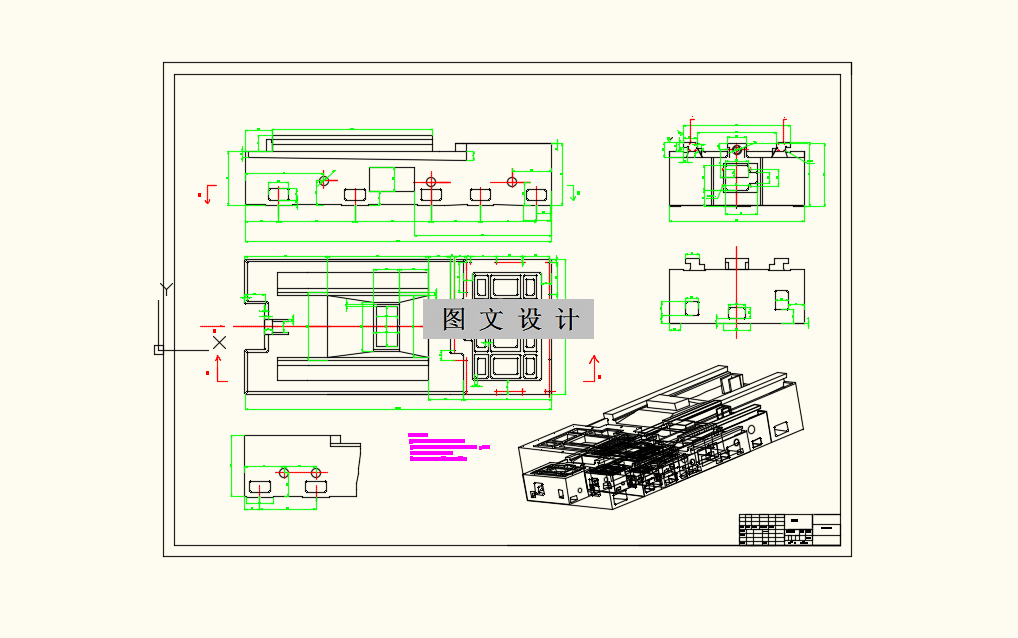

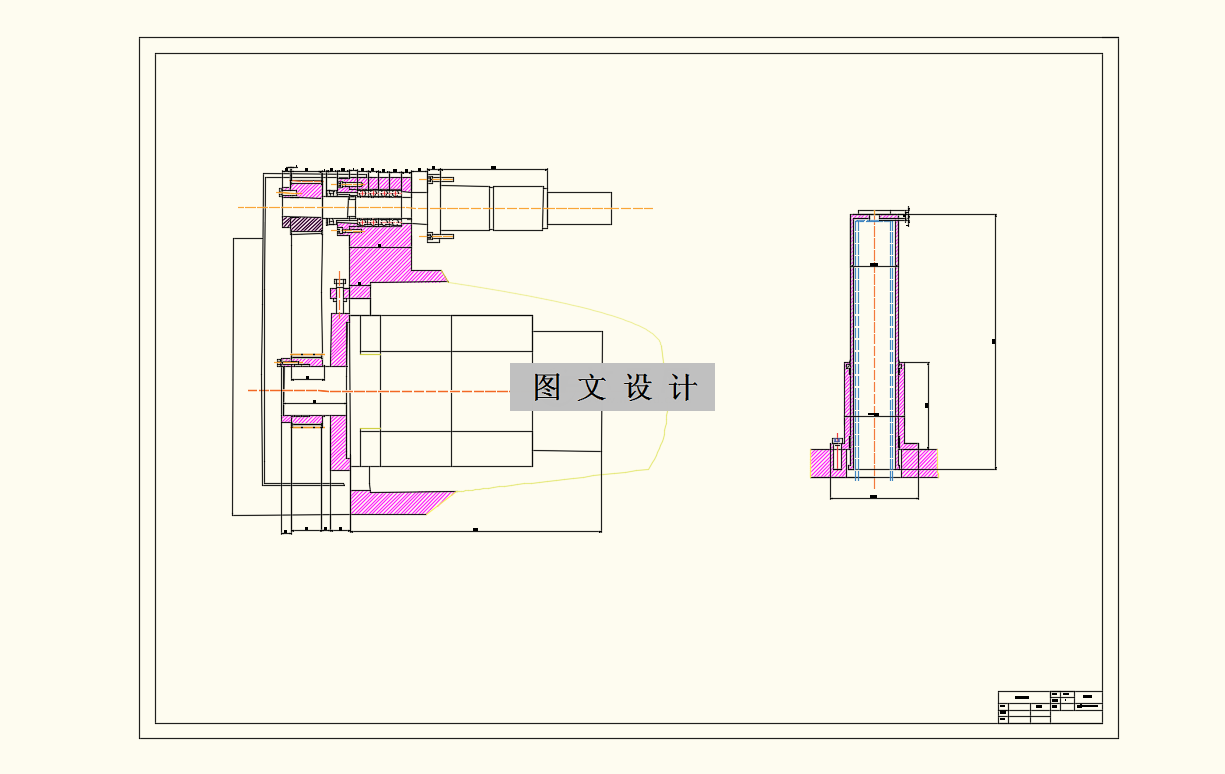

CAD版本图纸，共5张

摘要

本文主要研究HTX6363卧式加工中心Z轴进给系统及其辅助装置设计。卧式加工中心可以使工件在一次装夹后完成除加工除加工装夹工件面和顶面以外的其余四个面， 最适合加工箱体类零件。一般具有以下两种工作台：分度工作台或数控转换工作台，可以用来加工工件的每个侧面；也可作多个坐标的联合运动，这样就可以加工形状复杂的空间曲面。Z 轴传动系统主要包括进给加工工件的选型和计算。首先我们来选滚珠丝杠螺母副，它具有加工零件摩擦磨损时效率损耗小、传递和加工零件快、运动平稳、灵活性高并且加工的零件精度特别是轴向的精度高、维护简单等特点，对于加工中心的精确传动提供了保障。还有就是轴承、导轨、联轴器、电动机的选用。通过设计，保证传动系统响应快，稳定性好、惯量小、传动效率高。
