M9189-35t无极绳绞车设计 下载积分：50　资料编号： M9189

作品包括:

Word版设计说明书1份

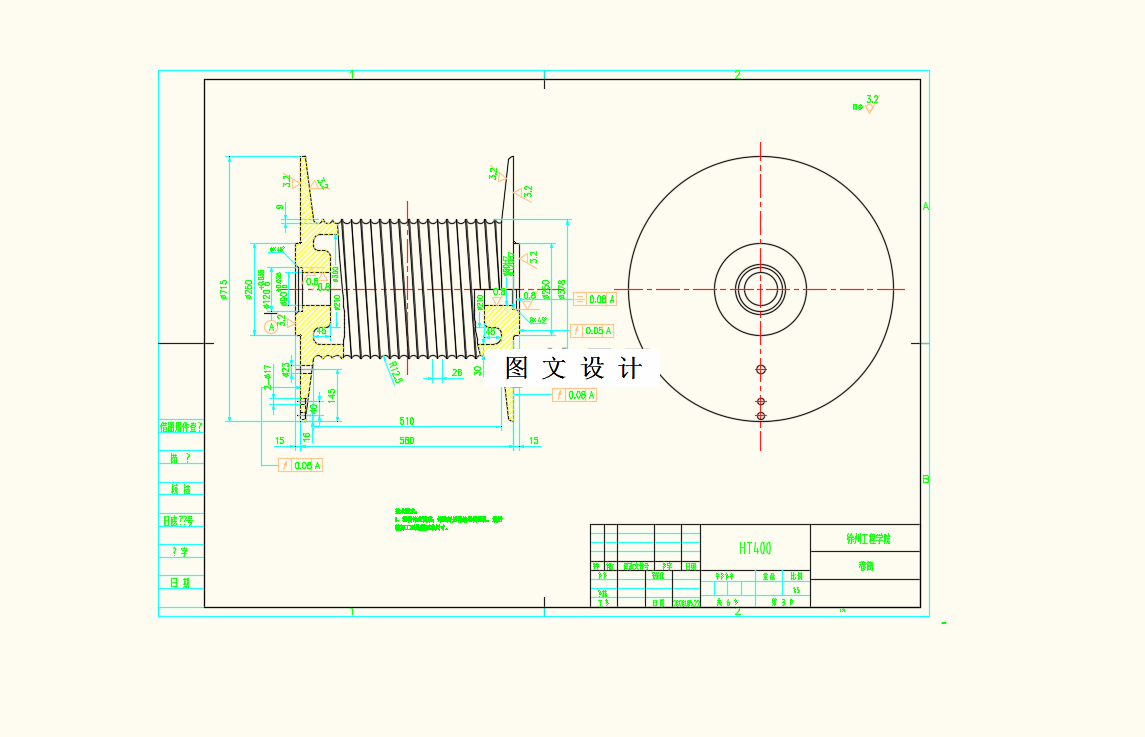

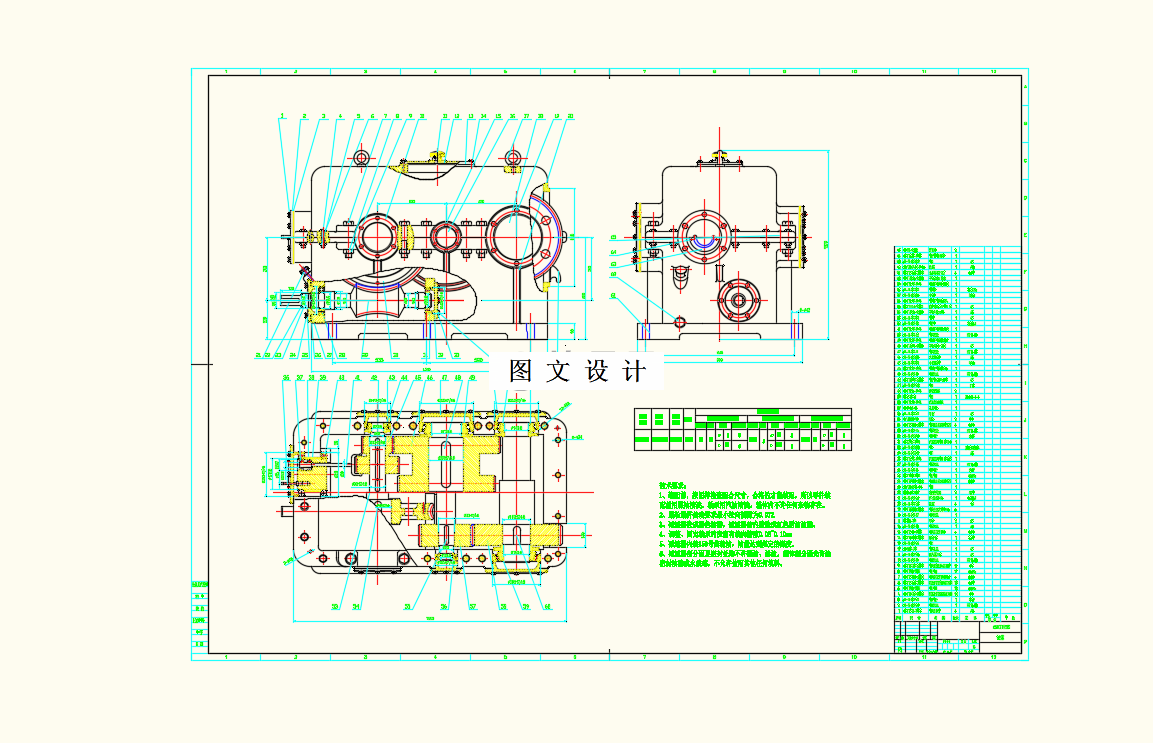

CAD版本图纸，共6张

摘要

无极绳绞车，是一种在矿道中用钢丝绳拉运输的设备。主要是由电动机，减速箱，变速箱，制动器和底座组成。 本次设计内容主要是基于JH型绞车，然后结合我的一些想法并参考相关资料进行设计的。减速箱的设计中，采用得是蜗轮蜗杆传动，以及双滑动齿轮传动，圆柱齿轮传动等，因为该绞车要实现高低变速所以使用拨叉使齿轮滑移来实现变速。此外,在参考JH型拨叉的绞车设计中,我们还使用了手柄拨叉摇转盘的方式来直接实现变速。在卷筒的设计中,考虑到对于卷筒的结构设计和加工精度的可靠性要求低,,因此我们选用通过卷筒过盈焊接的齿轮相配合并在卷筒的两侧齿轮进行了焊接配合来固定整个卷筒的齿轮和轴,减少了不必要的加工时间和材料重复使用的浪费。
