Z2054-新型档案柜设计 下载积分：50　资料编号： Z2054

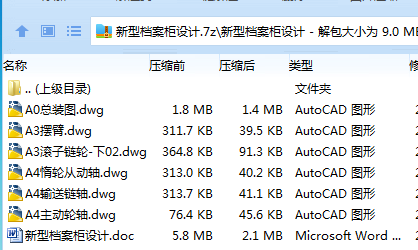

作品包括:

Word版设计说明书1份，共40页，约9900字

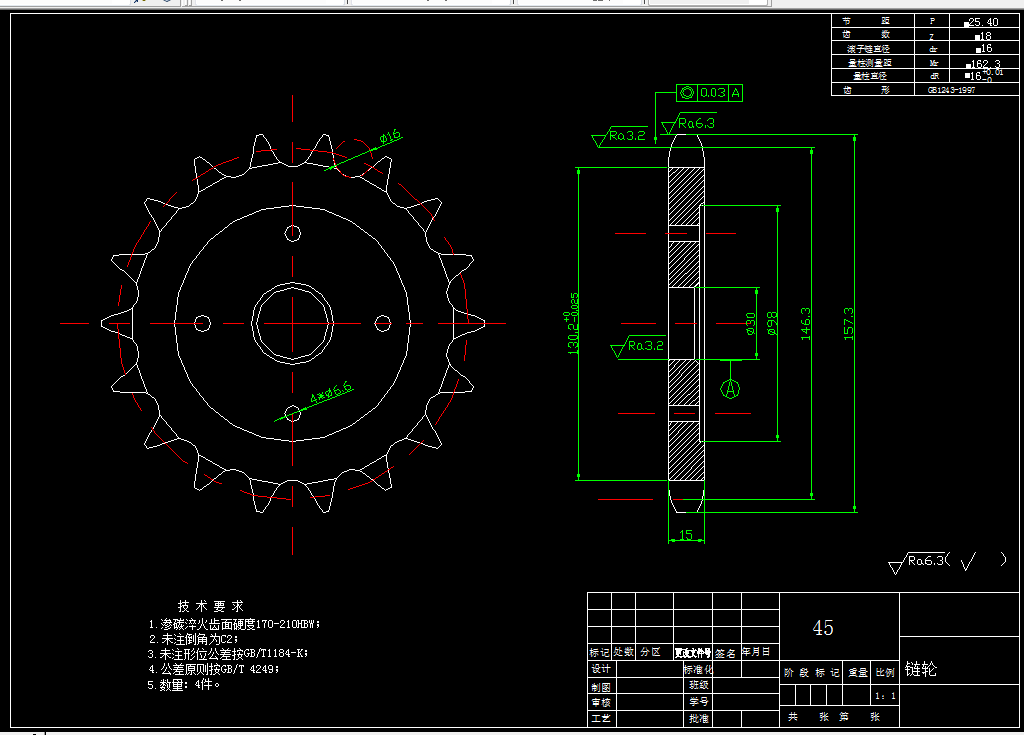

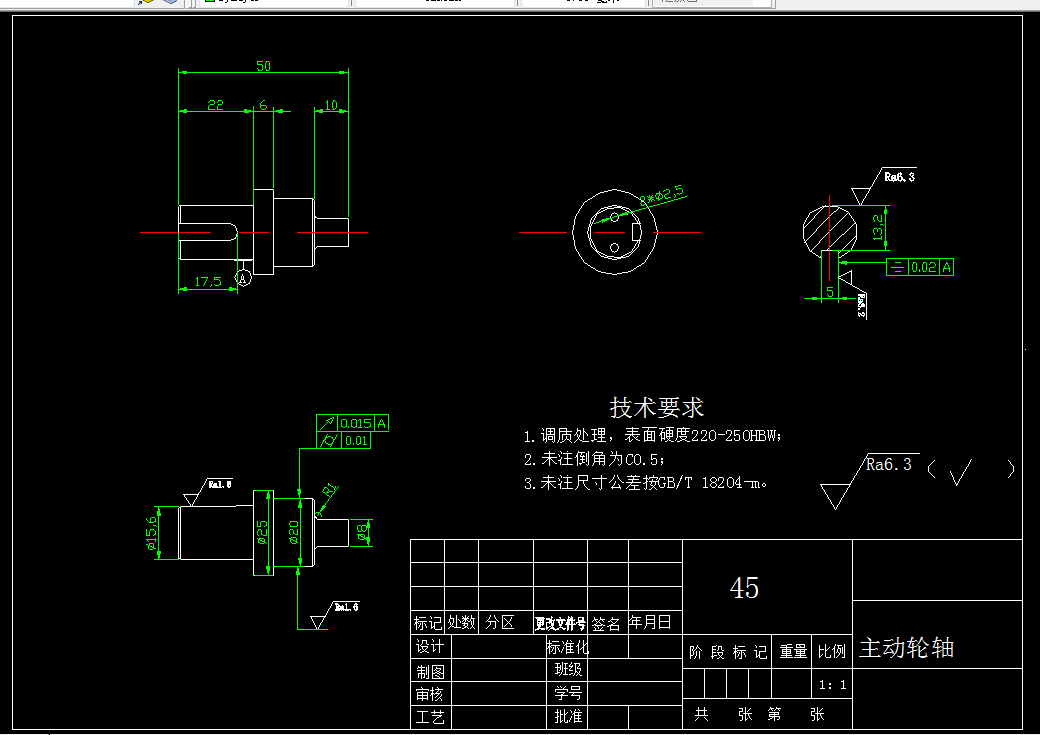

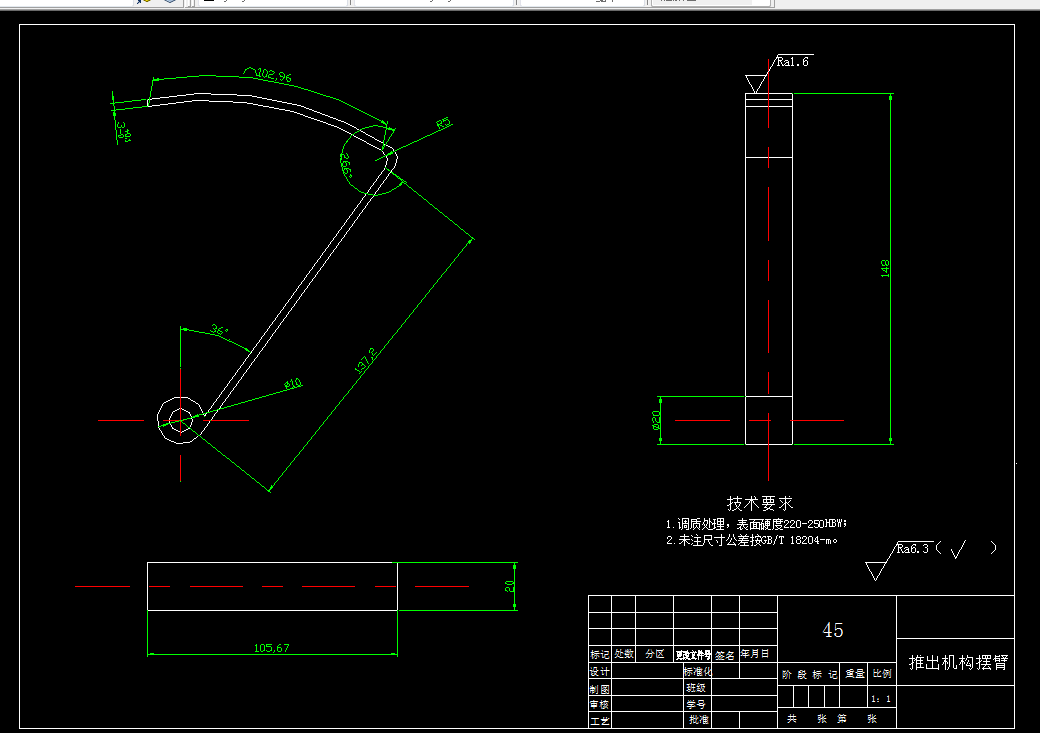

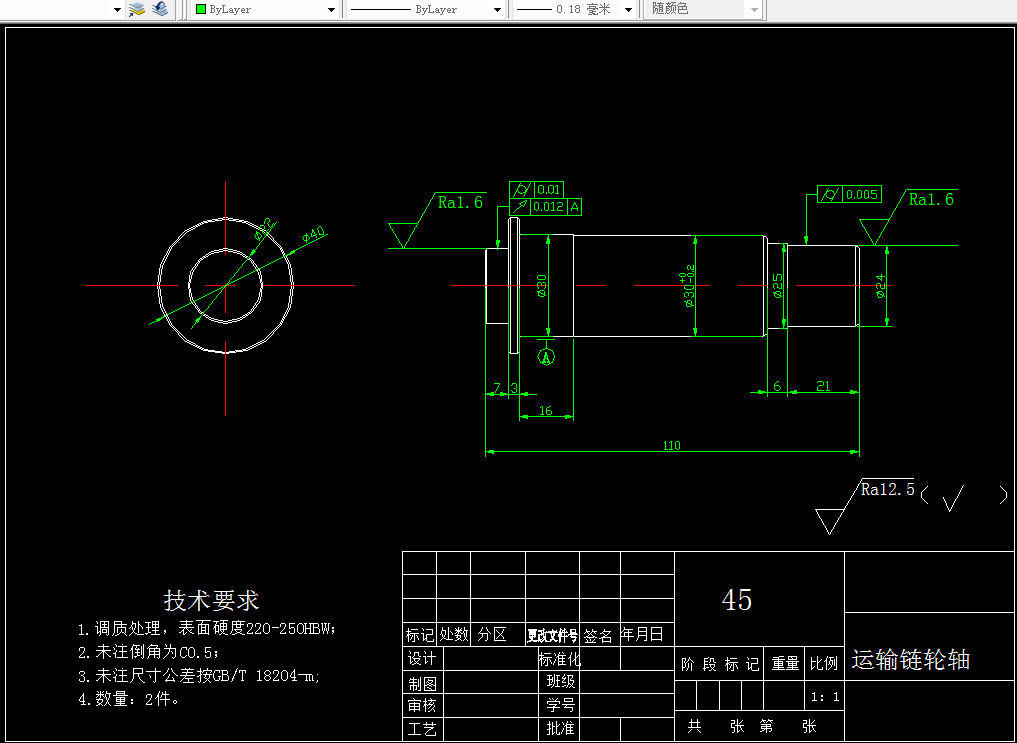

CAD版本图纸，共6张

摘要

本文设计了一种新型档案柜，主要适用于配合机器人实现档案室智能化、无人化管理；解决了现有档案柜需要大量人力管理、安全性差的问题；做到档案管理系统的电子化、智能化、档案存取流程的自动化。新型档案柜的主要组成部分有：主体框架、外壳、存储档案的料斗、料斗上的安全挡板装置、以及用于推出档案盒的推出装置。新型档案柜的操作方法是：操作人员通过控制电脑选定需要的档案盒，控制系统自动定位档案盒的位置，将档案盒所在的料斗运输到取档案盒的位置，档案柜门打开以后，安全挡板自动打开，推出装置推出所需要的指定档案盒，全程无需人工参与，达到安全、高效、低成本地管理档案的目的。本设计说明书主要说明了新型档案柜的安全挡板、推出装置、主体框架以及部分运输系统的原理设计以及三维零件建模的过程，还制作了部分模块的运动仿真

目 录

第一章 绪论 1

3.2 .档案管理概述 1

3.3 .立体仓储技术 2

• .立体仓储技术的起源以及发展 2

• .立体仓储的特点 2

• .立体仓储的技术难点 2

2.2 RFID 技术 3

2.2.2 RFID 技术的起源以及发展 3

2.2.3 RFID 技术的工作原理 3

2.2.4 RFID 技术的应用 3

1.4.其他新兴技术技术 3

第二章 新型档案柜方案设计 5

2.1 .总体方案设计 5

2.1.1 .档案柜主体框架设计 5

2.1.2 .运输系统设计 6

2.1.3 .安全挡板设计 7

2.1.4 .推出装置设计 9

2.1.5 .移动柜门设计 11

2.2 .相关设计计算及标准件的选择 13

2.2.1 驱动以及运输链轮的确定及校核 13

2.2.2 .推出装置中电机的选择选择 15

2.2.3 .安全挡板的运动设计 15

第三章 UG NX 三维建模、装配及运动仿真 17

1.3. UG NX 软件简介 17

1.4. 新型档案柜主要零件的实体造型建模 17

1.5. 新型档案柜的三维虚拟装配 25

1.6. 新型档案柜的三维运动仿真 30

总 结 32

致 谢 33

参考文献 34

附 录 35
