Z1447-一种链式运输机传动装置设计【含UG三维图】 下载积分：50　资料编号： Z1447

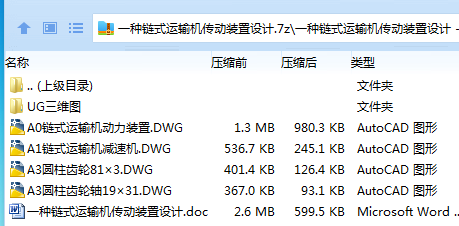

作品包括:

Word版说明书1份，共44页，约12000字

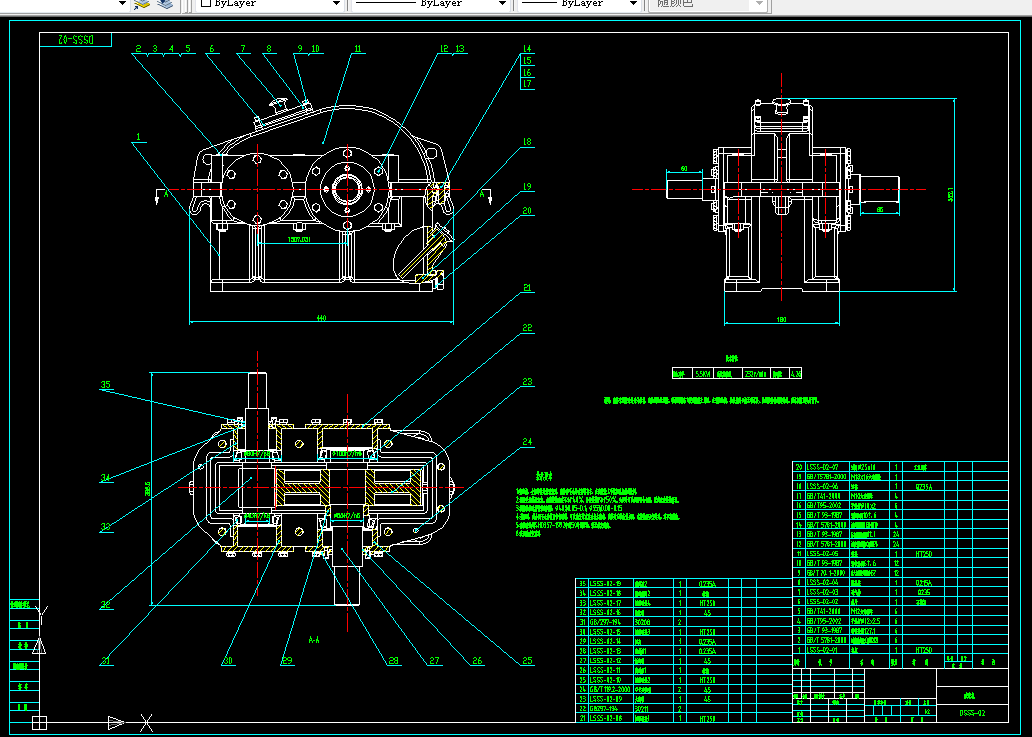

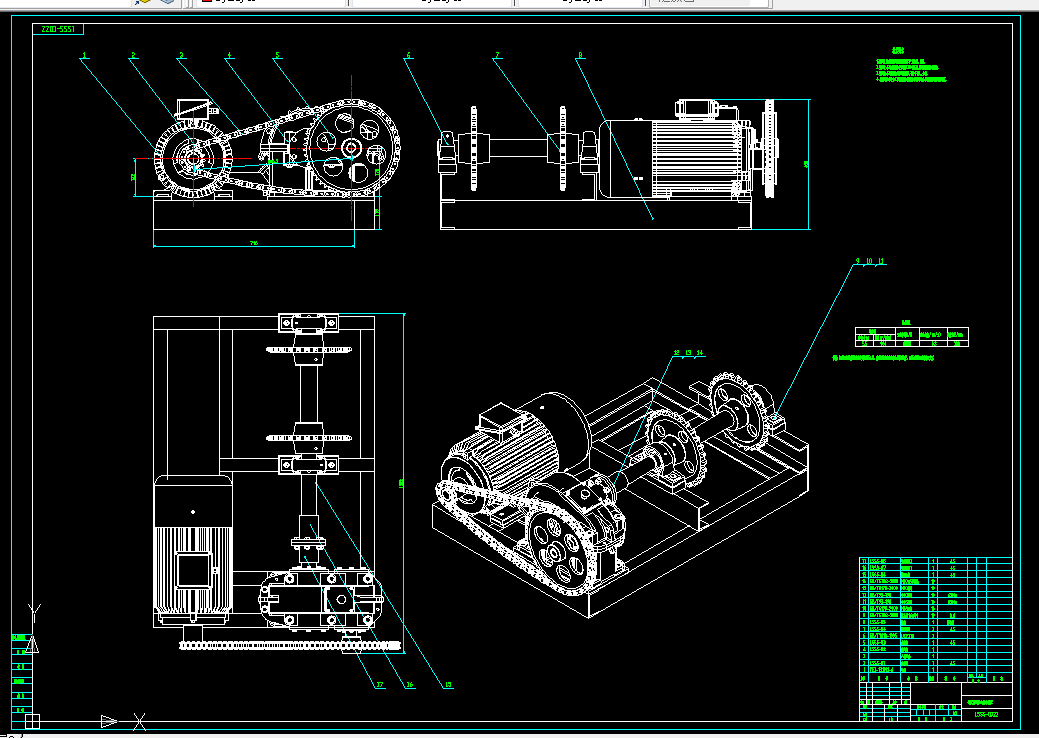

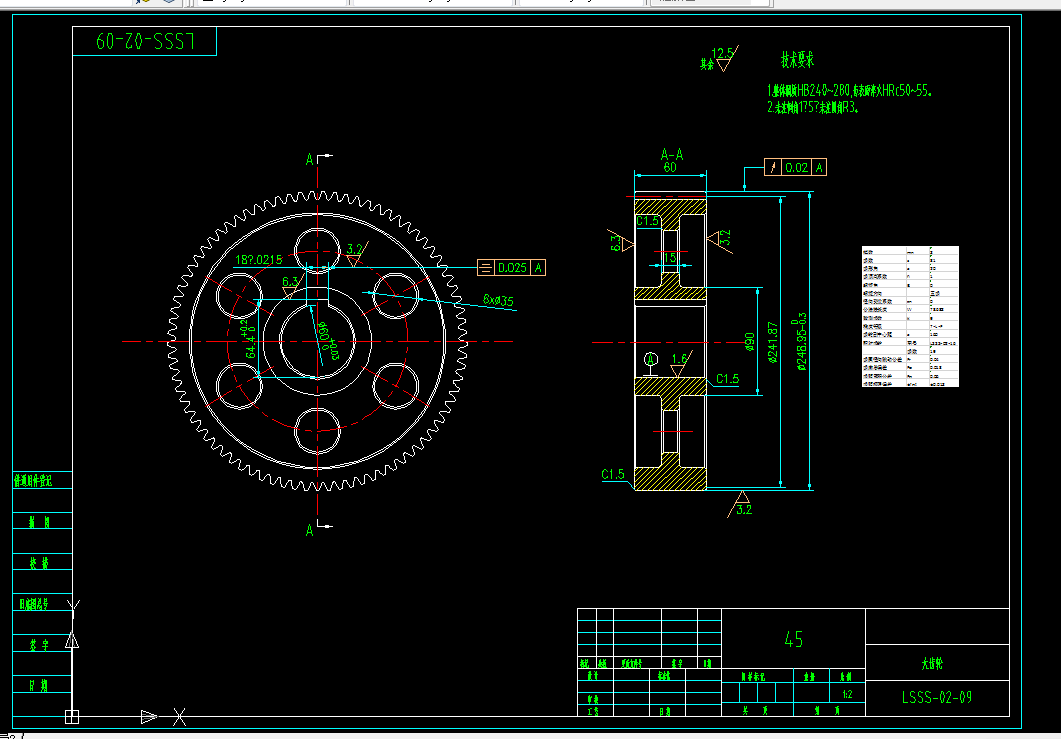

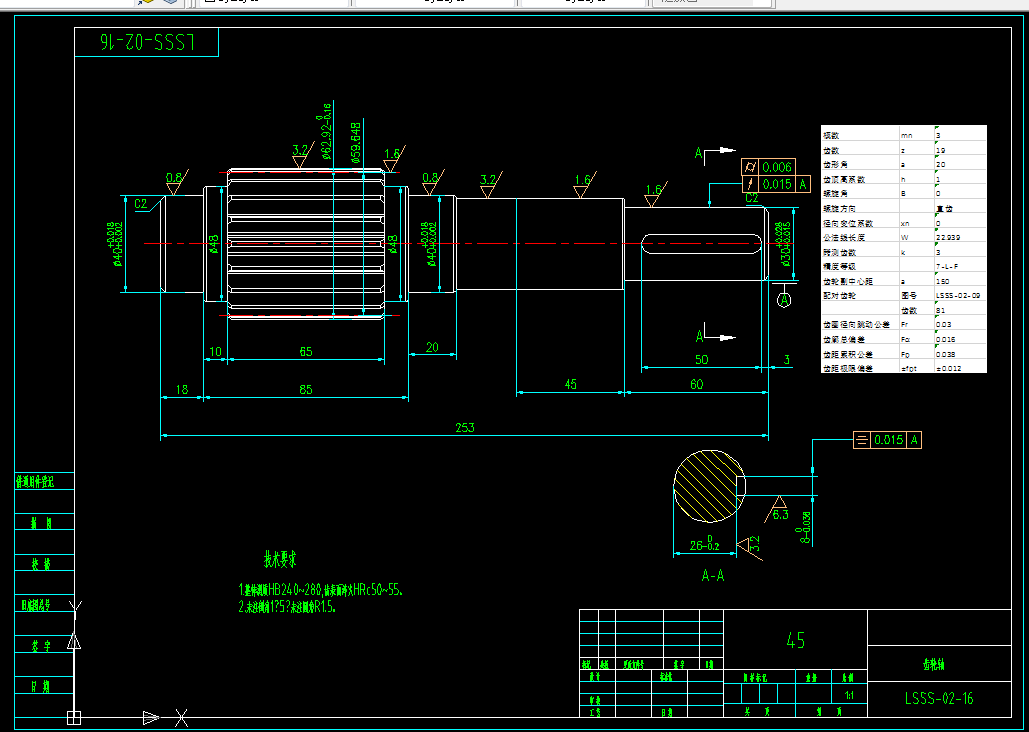

CAD版本图纸，共4张

UG三维图一套

摘要

现代化技术的不断更新，带来了数控方面的快速发展，越来越多的行业，在加工过程中，都使用了自动化的生产流程，这不仅让生产的效率得到提高，同时带动了经济效益，让操作人员的劳动强度变小。在自动化加工中，常用的设备就是输送机，使用输送机，可以对形态比较散的物品进行输送或者装卸。在输送机中，有很多类型，其中链式输送机，是生产中较为多见的输送机。

在本文中，对链式运输机的动力装置进行了设计，在电动机为原动机的基础上，选用链传动+二级圆柱齿轮减速器作为传动装置。首先采用滚子链的结构来设计链传动，之后在文章中着重对齿轮和轴的设计计算进行了说明。在设计计算的部分之后，也会对部分部件进行强度校核确保设计的部件符合应力要求。而在最后，本文会对减速器的密封和润滑进行设计，确保减速器能够工作在一个合适的状态。

关键词：链条  运输机  齿轮传动  减速器  滚子链

目录

第一章 绪论 1

1.1发展历史 1

1.2输送机目前状况 1

1.3发展方向 2

第二章 传动方案的分析和拟定 3

第三章 原动机的选择和设计计算 4

第四章 传动装置运动和动力参数计算 6

第五章 链传动设计计算 7

5.1链传动的基本结构 7

5.2链条的基本类型 7

5.3滚子链的设计 9

5.4链轮设计计算 12

第六章 齿轮设计 16

6.1高速级齿轮设计 16

6.2低速级齿轮设计 19

第七章 轴的设计 24

7.1轴的设计计算 24

7.2轴的校核 28

第八章 轴承、键及联轴器的选择和验算 29

8.1轴承的选择和校核 29

8.2键的选择和验算 30

8.3联轴器的选择和验算 30

第九章 减速器的润滑和密封 31

第十章 总结 32

致谢 33

参考文献 34
