Z1250-电火花加工装置设计 下载积分：50　资料编号： Z1250

作品包括:

Word版设计说明书1份，共51页，约17000字

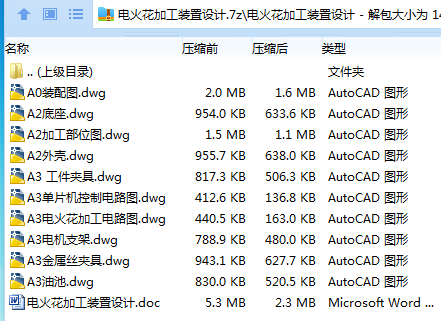

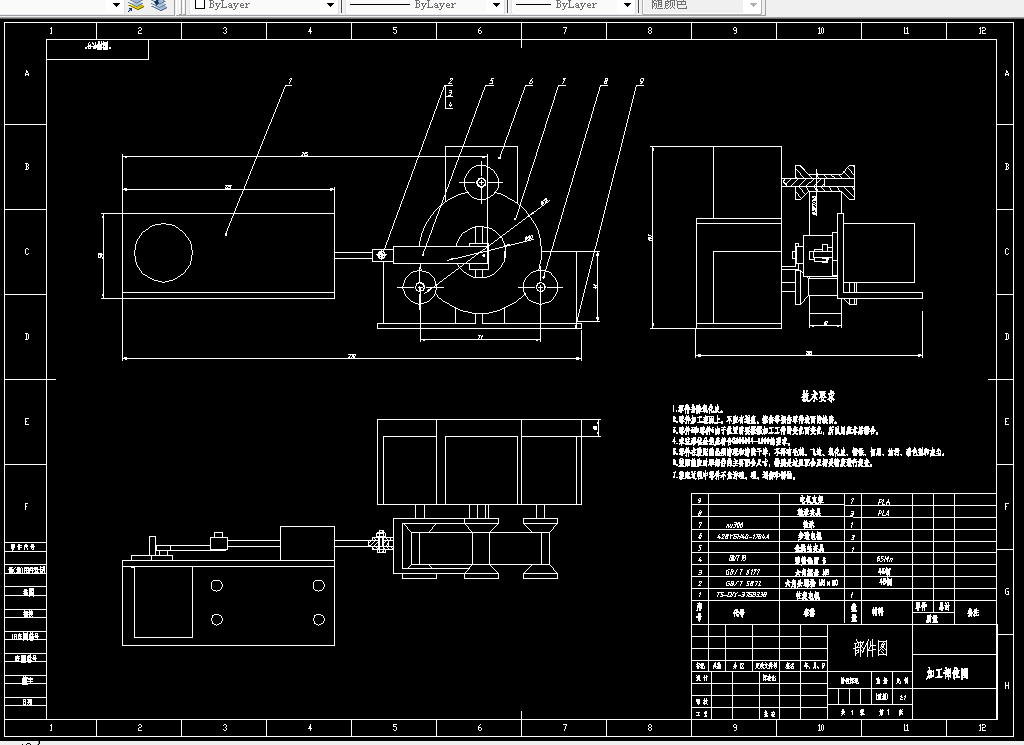

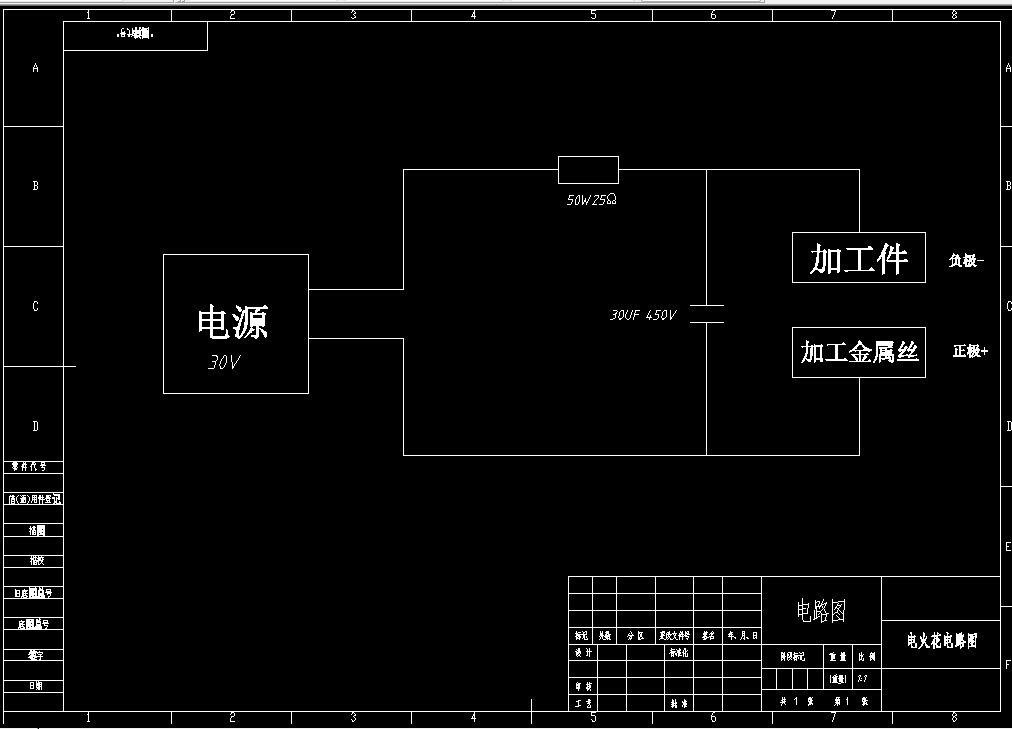

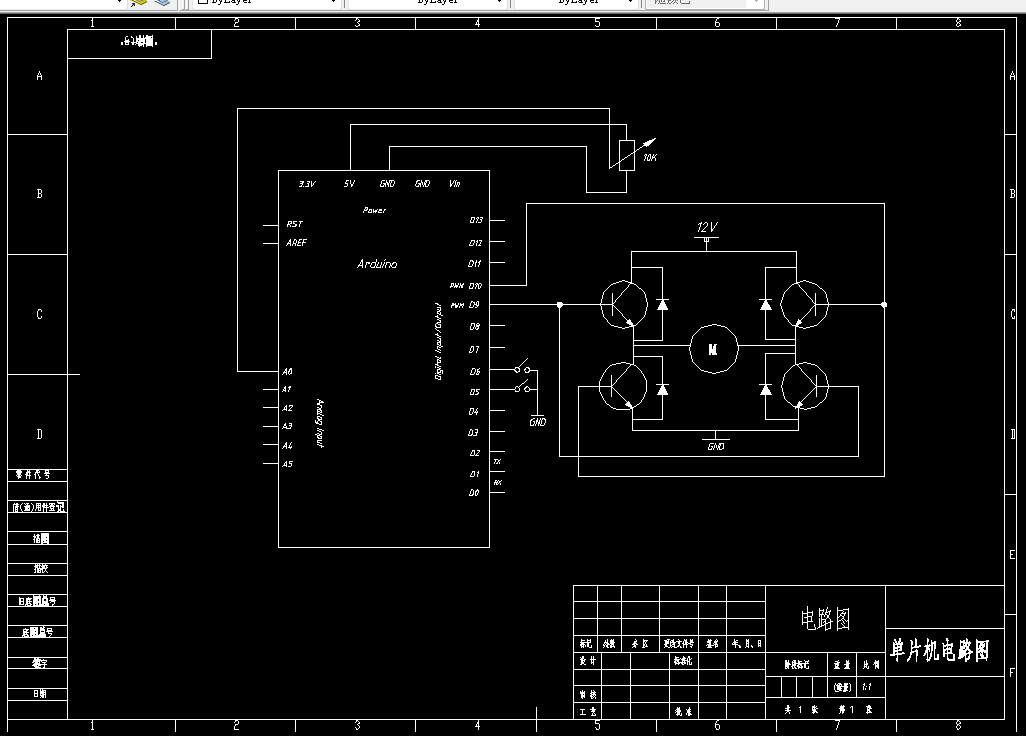

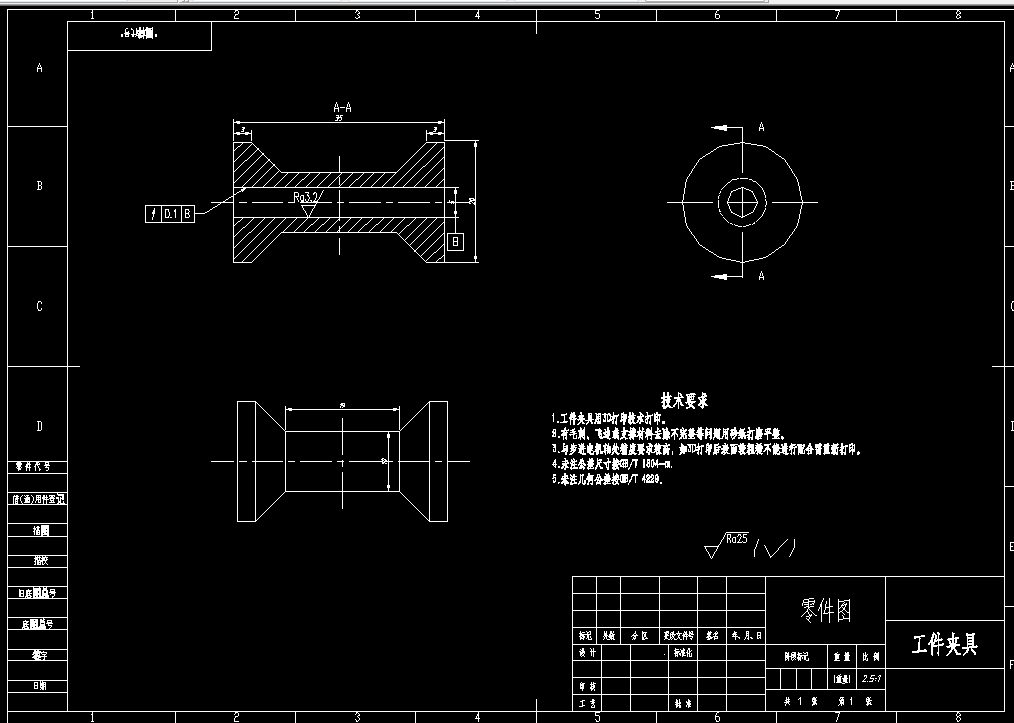

CAD版本图纸，共10张

摘  要

为了满足实验室研究机械损伤或故障诊断时能有可观测的故障件，设计并制造一款能够加工不同类型轴承故障的小型装置。电火花加工方式电路简单、且利用瞬时高温进行金属蚀除，加工方式不受零件的硬度、刚度影响，所以采用电火花加工配合往复电机的方式进行工作。控制方式采用兼容性强的 Arduino 单片机控制方式。制造方式选择 3D 打印技术配合激光切割加工非标准件。利用一些较简单的原理及电路制造该小型电火花装置，有一定的实用意义。

关键词：故障引入；电火花加工；Arduino 单片机控制；3D 打印技术；激光切割

目 录

摘要 1

目录 3

1 绪论 5

• 概述 5

2 用到的主要技术 7

• 主要技术介绍 7

• 电火花加工技术 7

• arduino 单片机控制技术 11

• 3D 打印技术 12

3 方案选择及介绍 14

• 加工方式确定 14

• 控制方式选择 18

• 制造方式选择 20

• 尺寸测量方案 22

4 机械结构设计 33

• 金属丝夹具设计 33

• 加工工件夹具设计 35

• 底座设计 37

• 壳体设计 37

• 有关油液循环的设计 39

• 6 整体结构大小计算 4 1

5 成品与加工效果展示 43

6 总结 45

3.1 整体设计总结 45

3.2 可行性总结 45

3.3 不足与展望 45

参考文献 47

翻译部分 49
