Z1295-双轴搅拌机设计【含SW三维图】 下载积分：50　资料编号： Z1295

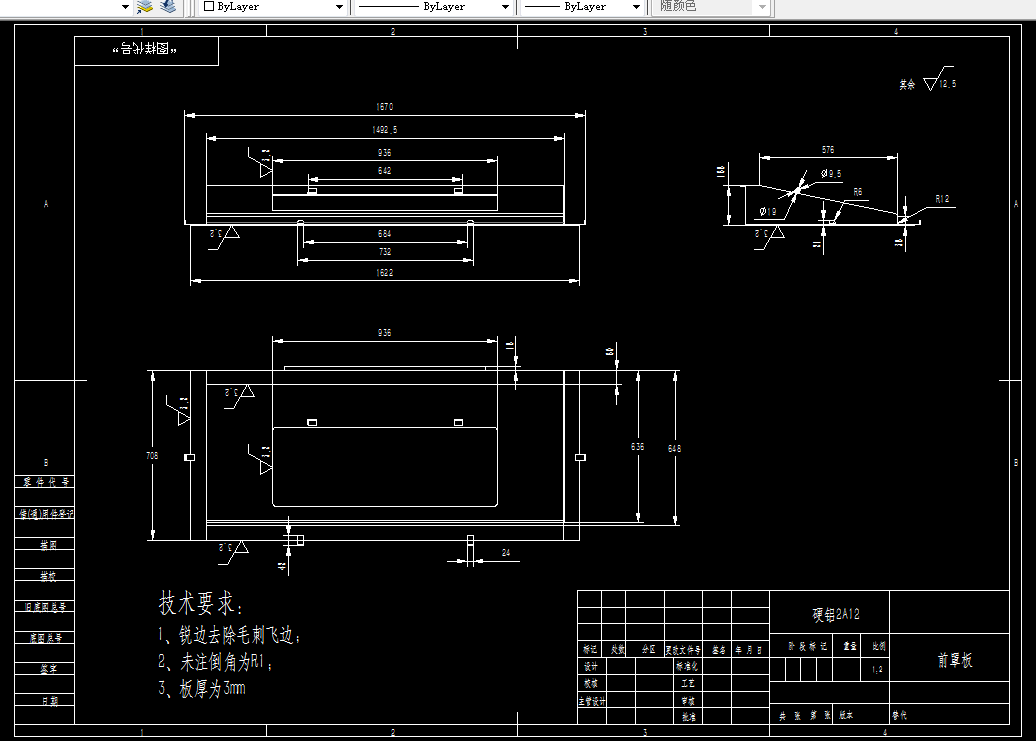

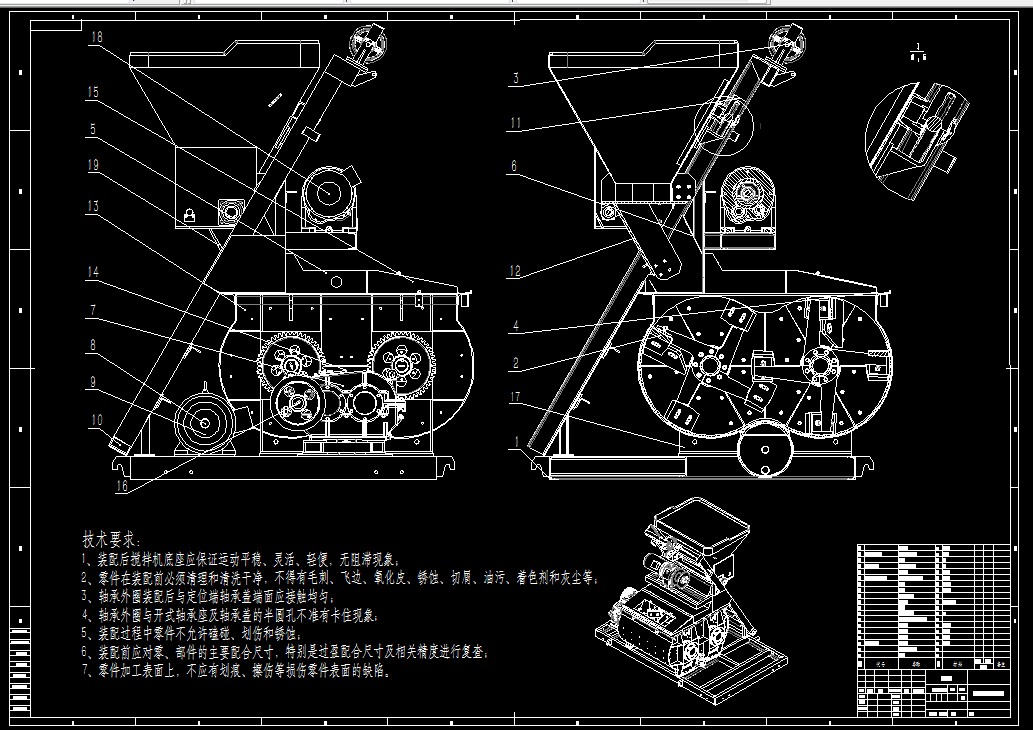

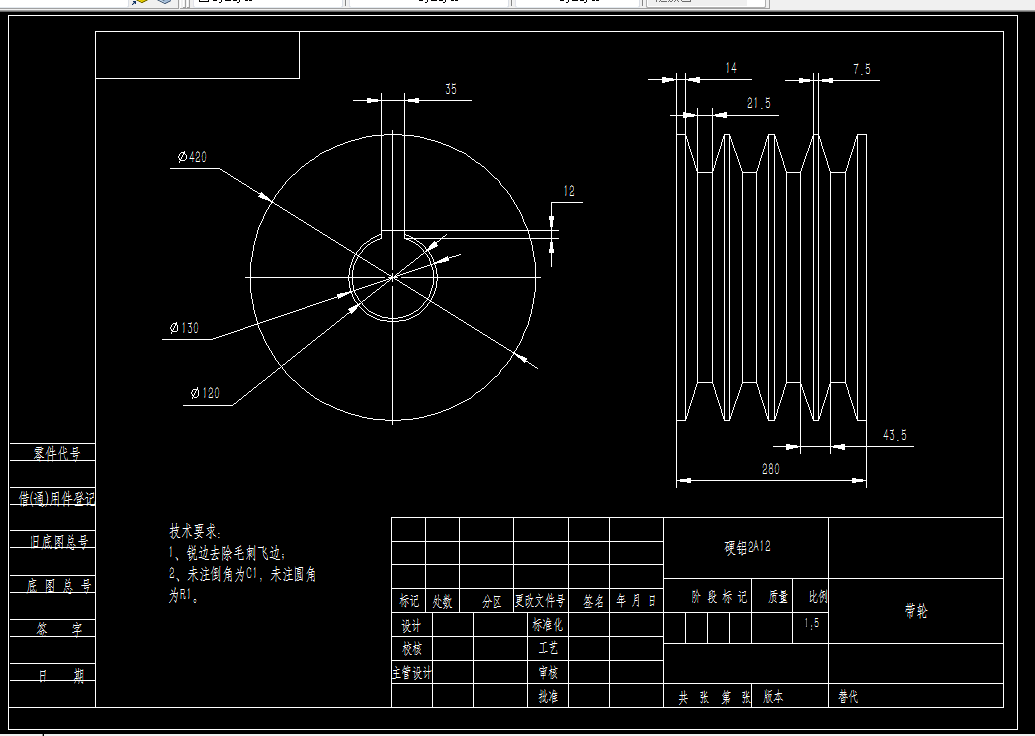

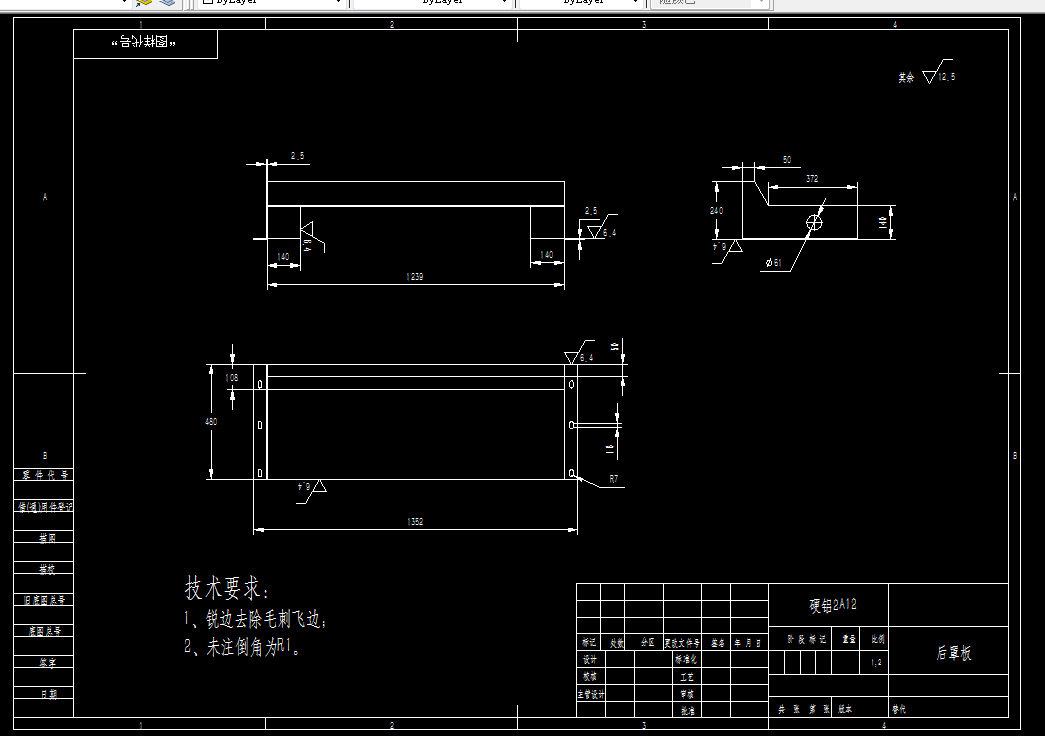

作品包括:

Word版设计说明书1份，共40页，约14000字左右

CAD版本图纸，共5张

SW三维图一套

摘 要

混凝土搅拌设备是建筑机械 中的一个重要设备，它是混凝土生产的一个关键设备。由于混凝土搅拌设备的工作对象是砂 石和水泥等混合料，并且用量大，工作环境恶劣。因此混凝土搅拌设备在向高技术、高效能、 自动化、智能化的方向发展有很大的必要性。 现代建筑工程中双卧轴振动搅拌机的广泛应用，不仅减轻了工人的劳动强度，还提高了混凝土工程的质量，对我国的基础设施建设做出了很大贡献。

本次设计主要对双卧轴振动搅拌机传动系统的结构进行设计，包含电机的选型、传动比的分配、运动与动力参数的计算、V带传动的设计计算、减速机齿轮的计算等。依据国家的相关标准，在零部件、材 料、结构工艺等方面设计出结构合理的、满足要求生产需要的混凝土搅拌设备。重点研究双卧轴振动搅拌机的传动装置的设计、制造。对涉及的零部件进行设计、校核，对各部件提出细化的参数内容，待各零件的尺寸正式确定后，进行总体布置，满足各种要求。

关键词：双卧轴振动搅拌机；传动装置；机械设计；强度校核
